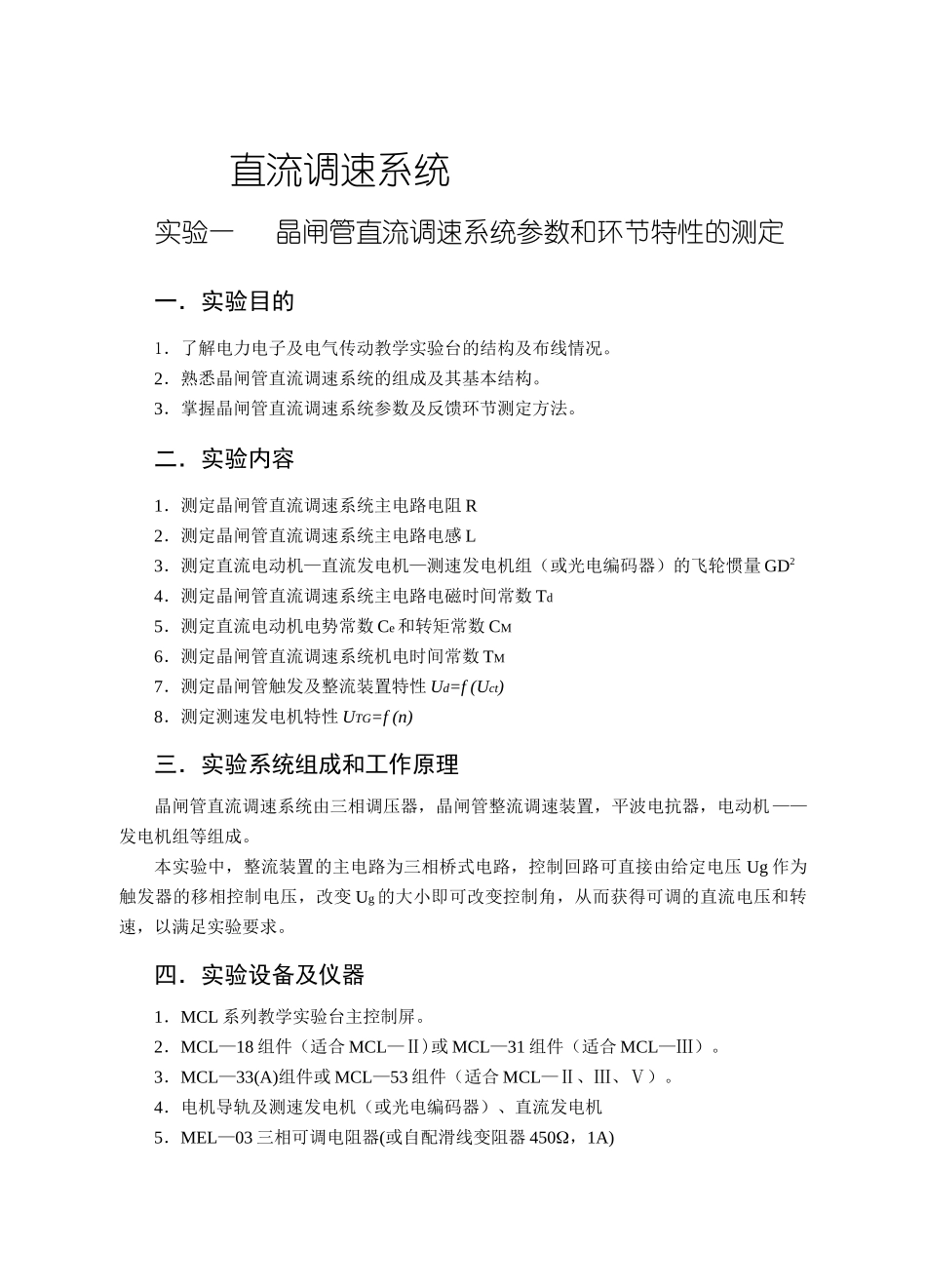

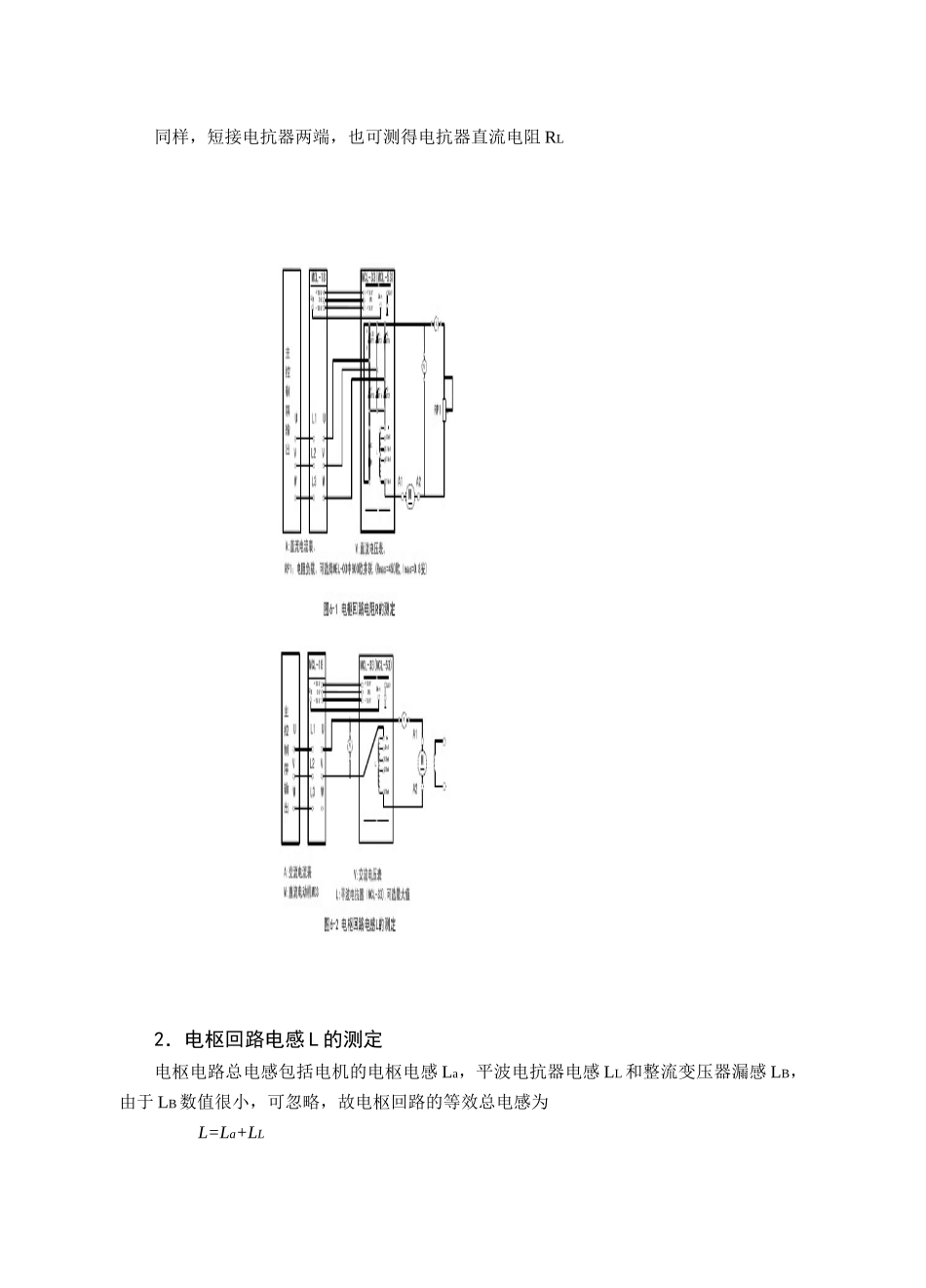

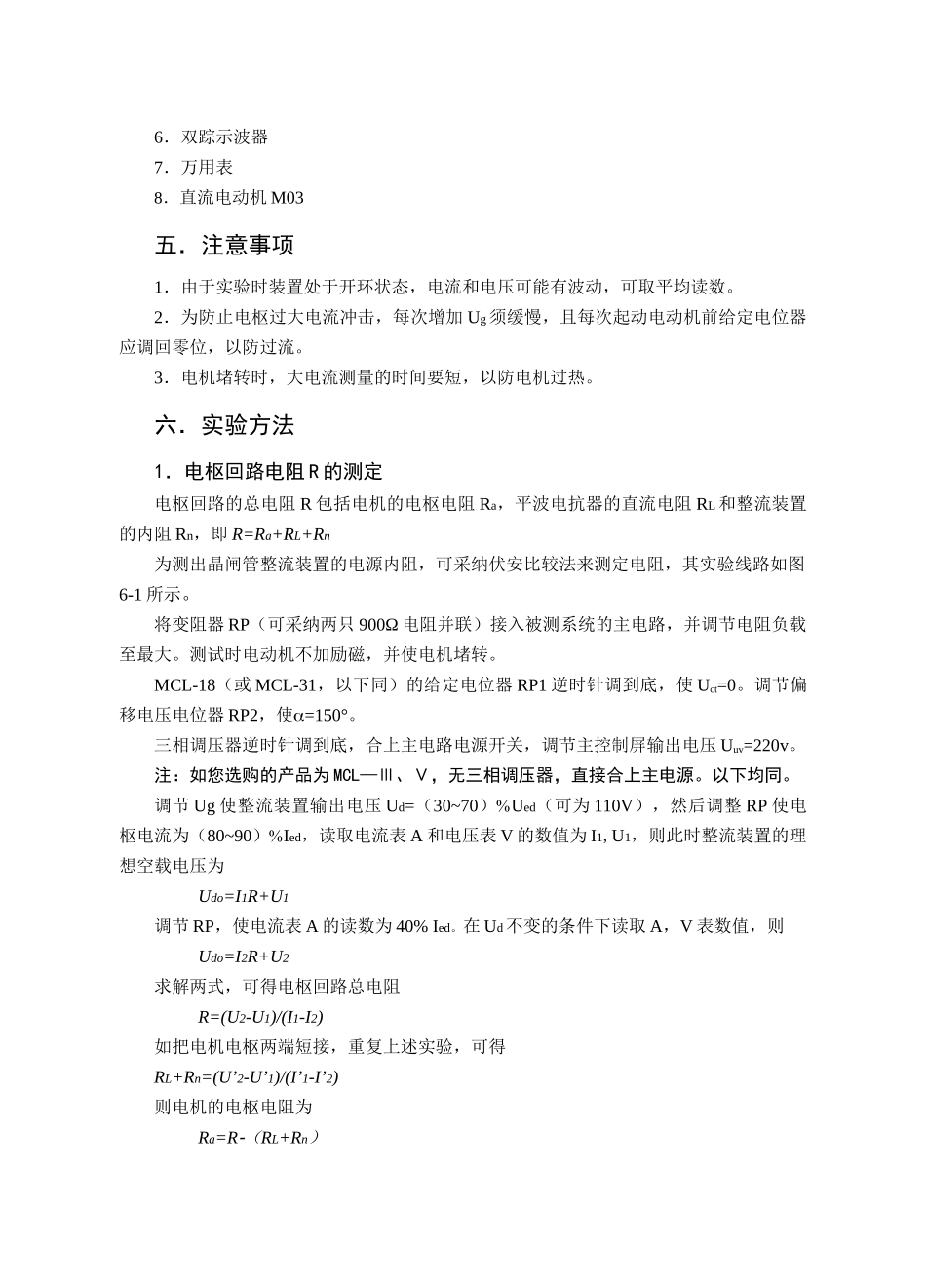

直流调速系统实验一 晶闸管直流调速系统参数和环节特性的测定一．实验目的1．了解电力电子及电气传动教学实验台的结构及布线情况。2．熟悉晶闸管直流调速系统的组成及其基本结构。3．掌握晶闸管直流调速系统参数及反馈环节测定方法。二．实验内容1．测定晶闸管直流调速系统主电路电阻 R2．测定晶闸管直流调速系统主电路电感 L3．测定直流电动机—直流发电机—测速发电机组（或光电编码器）的飞轮惯量 GD24．测定晶闸管直流调速系统主电路电磁时间常数 Td5．测定直流电动机电势常数 Ce和转矩常数 CM6．测定晶闸管直流调速系统机电时间常数 TM7．测定晶闸管触发及整流装置特性 Ud=f (Uct)8．测定测速发电机特性 UTG=f (n)三．实验系统组成和工作原理晶闸管直流调速系统由三相调压器，晶闸管整流调速装置，平波电抗器，电动机——发电机组等组成。本实验中，整流装置的主电路为三相桥式电路，控制回路可直接由给定电压 Ug 作为触发器的移相控制电压，改变 Ug 的大小即可改变控制角，从而获得可调的直流电压和转速，以满足实验要求。四．实验设备及仪器1．MCL 系列教学实验台主控制屏。2．MCL—18 组件（适合 MCL—Ⅱ)或 MCL—31 组件（适合 MCL—Ⅲ）。3．MCL—33(A)组件或 MCL—53 组件（适合 MCL—Ⅱ、Ⅲ、Ⅴ）。4．电机导轨及测速发电机（或光电编码器）、直流发电机5．MEL—03 三相可调电阻器(或自配滑线变阻器 450，1A)6．双踪示波器7．万用表8．直流电动机 M03 五．注意事项1．由于实验时装置处于开环状态，电流和电压可能有波动，可取平均读数。2．为防止电枢过大电流冲击，每次增加 Ug须缓慢，且每次起动电动机前给定电位器应调回零位，以防过流。3．电机堵转时，大电流测量的时间要短，以防电机过热。六．实验方法1．电枢回路电阻 R 的测定电枢回路的总电阻 R 包括电机的电枢电阻 Ra，平波电抗器的直流电阻 RL 和整流装置的内阻 Rn，即 R=Ra+RL+Rn为测出晶闸管整流装置的电源内阻，可采纳伏安比较法来测定电阻，其实验线路如图6-1 所示。将变阻器 RP（可采纳两只 900Ω 电阻并联）接入被测系统的主电路，并调节电阻负载至最大。测试时电动机不加励磁，并使电机堵转。MCL-18（或 MCL-31，以下同）的给定电位器 RP1 逆时针调到底，使 Uct=0。调节偏移电压电位器 RP2，使=150°。三相调压器逆时针调到底，合上主电路电源开关，调节主控制屏输出电压 Uuv=220v。注：如您选购的产品为 MCL...
