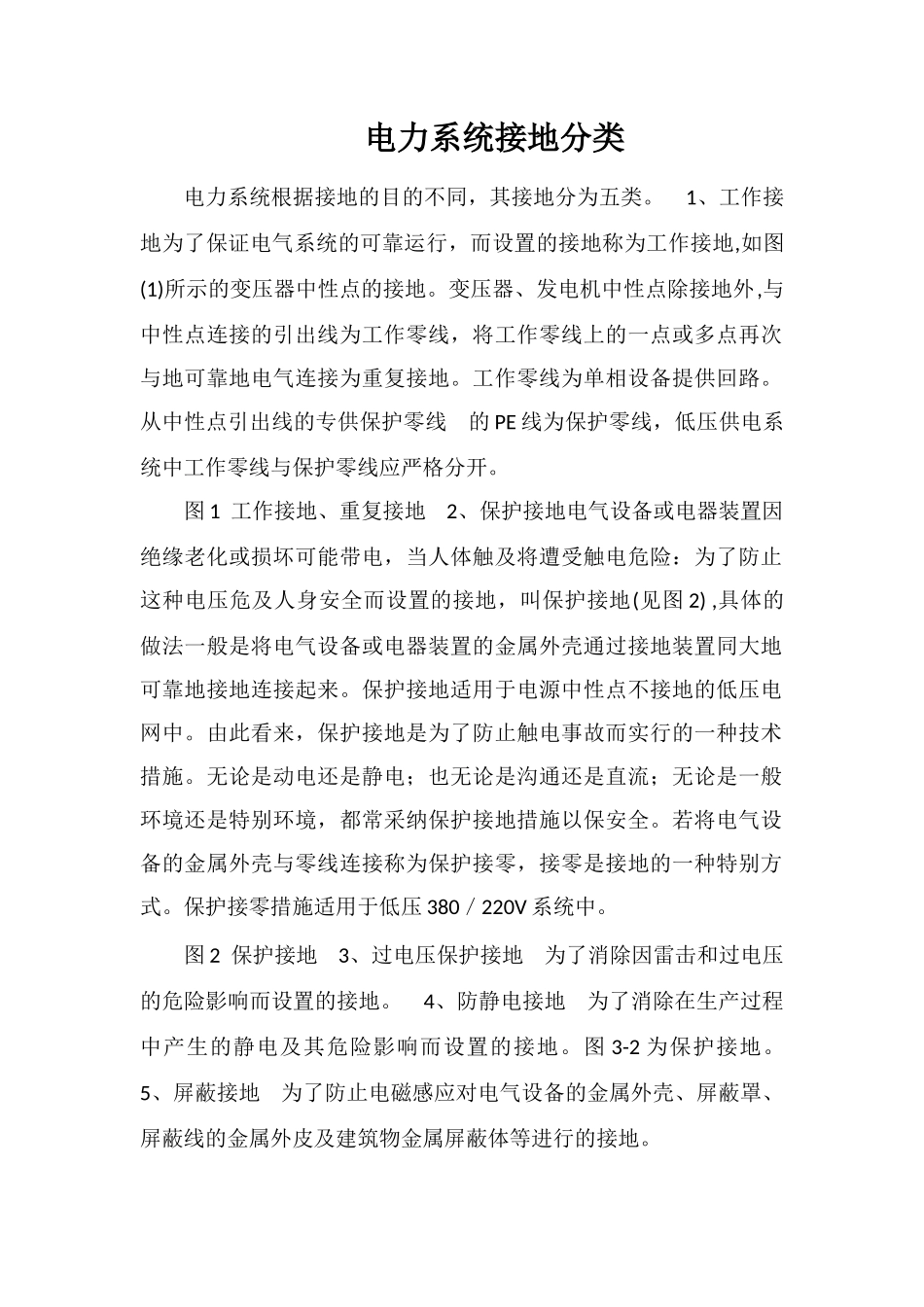

电力系统接地分类电力系统根据接地的目的不同，其接地分为五类。 1、工作接地为了保证电气系统的可靠运行，而设置的接地称为工作接地,如图(1)所示的变压器中性点的接地。变压器、发电机中性点除接地外,与中性点连接的引出线为工作零线，将工作零线上的一点或多点再次与地可靠地电气连接为重复接地。工作零线为单相设备提供回路。从中性点引出线的专供保护零线 的 PE 线为保护零线，低压供电系统中工作零线与保护零线应严格分开。图 1 工作接地、重复接地 2、保护接地电气设备或电器装置因绝缘老化或损坏可能带电，当人体触及将遭受触电危险：为了防止这种电压危及人身安全而设置的接地，叫保护接地(见图 2) ,具体的做法一般是将电气设备或电器装置的金属外壳通过接地装置同大地可靠地接地连接起来。保护接地适用于电源中性点不接地的低压电网中。由此看来，保护接地是为了防止触电事故而实行的一种技术措施。无论是动电还是静电；也无论是沟通还是直流；无论是一般环境还是特别环境，都常采纳保护接地措施以保安全。若将电气设备的金属外壳与零线连接称为保护接零，接零是接地的一种特别方式。保护接零措施适用于低压 380／220V 系统中。图 2 保护接地 3、过电压保护接地 为了消除因雷击和过电压的危险影响而设置的接地。 4、防静电接地 为了消除在生产过程中产生的静电及其危险影响而设置的接地。图 3-2 为保护接地。 5、屏蔽接地 为了防止电磁感应对电气设备的金属外壳、屏蔽罩、屏蔽线的金属外皮及建筑物金属屏蔽体等进行的接地。
