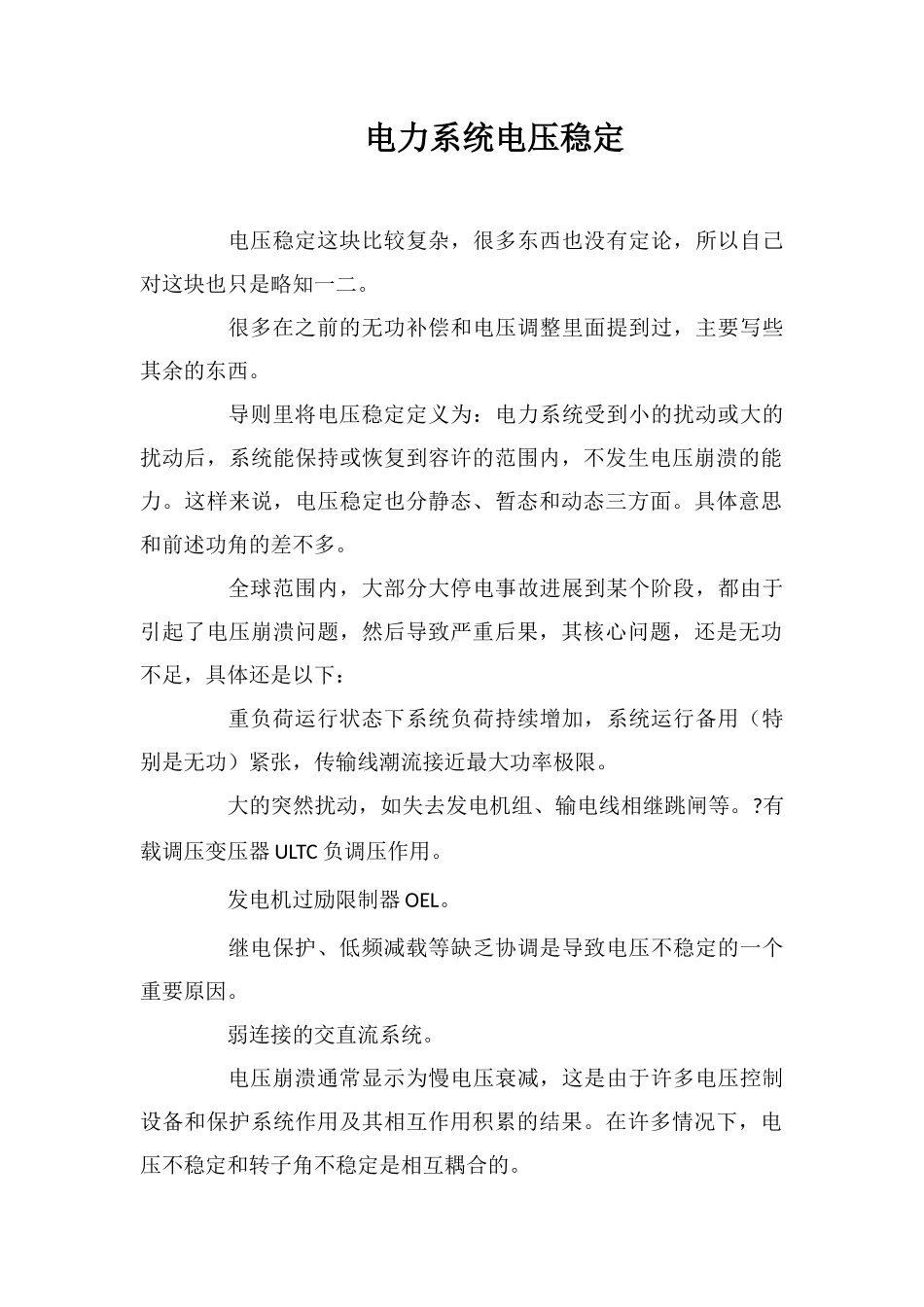

电力系统电压稳定

电力系统电压稳定 电压稳定这块比较复杂，很多东西也没有定论，所以自己对这块也只是略知一二。 很多在之前的无功补偿和电压调整里面提到过，主要写些其余的东西。 导则里将电压稳定定义为：电力系统受到小的扰动或大的扰动后，系统能保持或恢复到容许的范围内，不发生电压崩溃的能力。这样来说，电压稳定也分静态、暂态和动态三方面。具体意思和前述功角的差不多。 全球范围内，大部分大停电事故进展到某个阶段，都由于引起了电压崩溃问题，然后导致严重后果，其核心问题，还是无功不足，具体还是以下： 重负荷运行状态下系统负荷持续增加，系统运行备用（特别是无功）紧张，传输线潮流接近最大功率极限。 大的突然扰动，如失去发电机组、输电线相继跳闸等。?有载调压变压器 ULTC 负调压作用。 发电机过励限制器 OEL。 继电保护、低频减载等缺乏协调是导致电压不稳定的一个重要原因。 弱连接的交直流系统。 电压崩溃通常显示为慢电压衰减，这是由于许多电压控制设备和保护系统作用及其相互作用积累的结果。在许多情况下，电压不稳定和转子角不稳定是相互耦合的。 科研学术中很多理论运用于电压稳定讨论中，比如分叉理论，但是实际工程中，还是一些比较普遍的方法。 首先是静态分析法，主要是计算一些指标，结合 QV 曲线来分析电压的安全稳定裕度。比如灵敏度法，dQ/dV 节点判据等，一般可根据软件潮流计算，并结合一定指标分析电压静态安全稳定。 至于动态分析法，电压稳定从本质上而言是一个动态问题，比较典型的有时域仿真法。电压的暂态稳定和功角稳定处于一个时间框架；至于动态稳定则持续较长时间，国际上发生的一些事故都属于此类。 举一个例子：大型发电机组跳闸，接着一条 500KV 重要线路跳开。 暂态分析看出：事故后 20s 内，频率和电压经过摇摆后稳定；电压有所下降。系统显现了比较乐观的响应。 动态分析来看，是一个长期的时间框架，考虑负荷，发电机，ULTC，励磁保护，AGC，气机等。模拟下比较坏的情况： 调速器动作，增加发电功率（有差调节）―――AGC 作用，全网功率再调度―――加重了电网的压力（原因：按经济调度的原则，而不是按最合适的地点。这样，有些线路可能压力加大）； 电 压 下 降 导 致 负 荷 功 率 下 降 （ 考 虑 负 荷 电 压 静 特性）―――功率过剩―――频率升高―――AGC 作用，降低发电功率. 80s 后，一些达到无功极限的发电机的 OEL 动作，使 Qlim...
