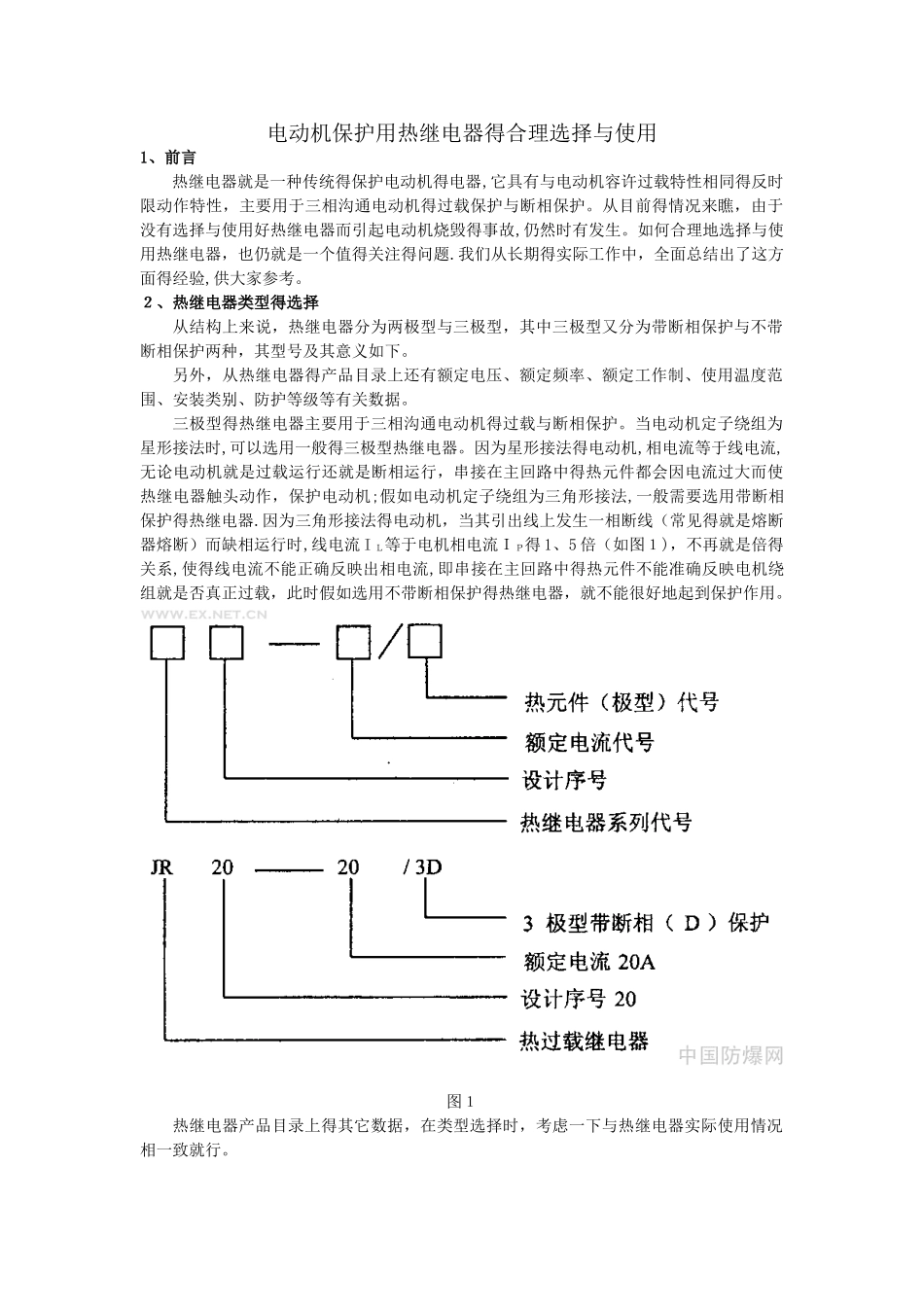

电动机保护用热继电器得合理选择与使用1、前言热继电器就是一种传统得保护电动机得电器,它具有与电动机容许过载特性相同得反时限动作特性，主要用于三相沟通电动机得过载保护与断相保护。从目前得情况来瞧，由于没有选择与使用好热继电器而引起电动机烧毁得事故,仍然时有发生。如何合理地选择与使用热继电器，也仍就是一个值得关注得问题.我们从长期得实际工作中，全面总结出了这方面得经验,供大家参考。２、热继电器类型得选择从结构上来说，热继电器分为两极型与三极型，其中三极型又分为带断相保护与不带断相保护两种，其型号及其意义如下。另外，从热继电器得产品目录上还有额定电压、额定频率、额定工作制、使用温度范围、安装类别、防护等级等有关数据。三极型得热继电器主要用于三相沟通电动机得过载与断相保护。当电动机定子绕组为星形接法时,可以选用一般得三极型热继电器。因为星形接法得电动机,相电流等于线电流,无论电动机就是过载运行还就是断相运行，串接在主回路中得热元件都会因电流过大而使热继电器触头动作，保护电动机;假如电动机定子绕组为三角形接法,一般需要选用带断相保护得热继电器.因为三角形接法得电动机，当其引出线上发生一相断线（常见得就是熔断器熔断）而缺相运行时,线电流 I Ｌ等于电机相电流ＩＰ得 1、5 倍（如图１)，不再就是倍得关系,使得线电流不能正确反映出相电流,即串接在主回路中得热元件不能准确反映电机绕组就是否真正过载，此时假如选用不带断相保护得热继电器，就不能很好地起到保护作用。图１热继电器产品目录上得其它数据，在类型选择时，考虑一下与热继电器实际使用情况相一致就行。图 2除了上述通用型热继电器得选择外，还有些专用型热继电器.如大容量电动机用得自带专用互感器得 J Ｒ 2 ０-160 及以上得热继电器；重载起动得电动机用得３ VA 型热继电器等等。只要按它们各自适用得情况选择就行了.值得提醒得就是,有些类型得热继电器，如Ｊ R0、ＪＲ 9、JR ｌ 4、JR ｌ 5、JRl ６—Ａ、B、C、D 等，国家已下令淘汰,选择时就不应再考虑了。3、热继电器电流得选择热继电器电流得选择包括热继电器额定电流得选择与热元件额定电流得选择两个方面.1）热继电器得额定电流,选择时一般应等于或略大于电动机得额定电流;对于过载能力较弱且散热较困难得电动机,热继电器得额定电流为电机额定电流得 70%左右。假如热继电器与电动机得使用环境温度不一致时,应对其额定电流作相应调整：当...
