电子皮带秤使用说明书

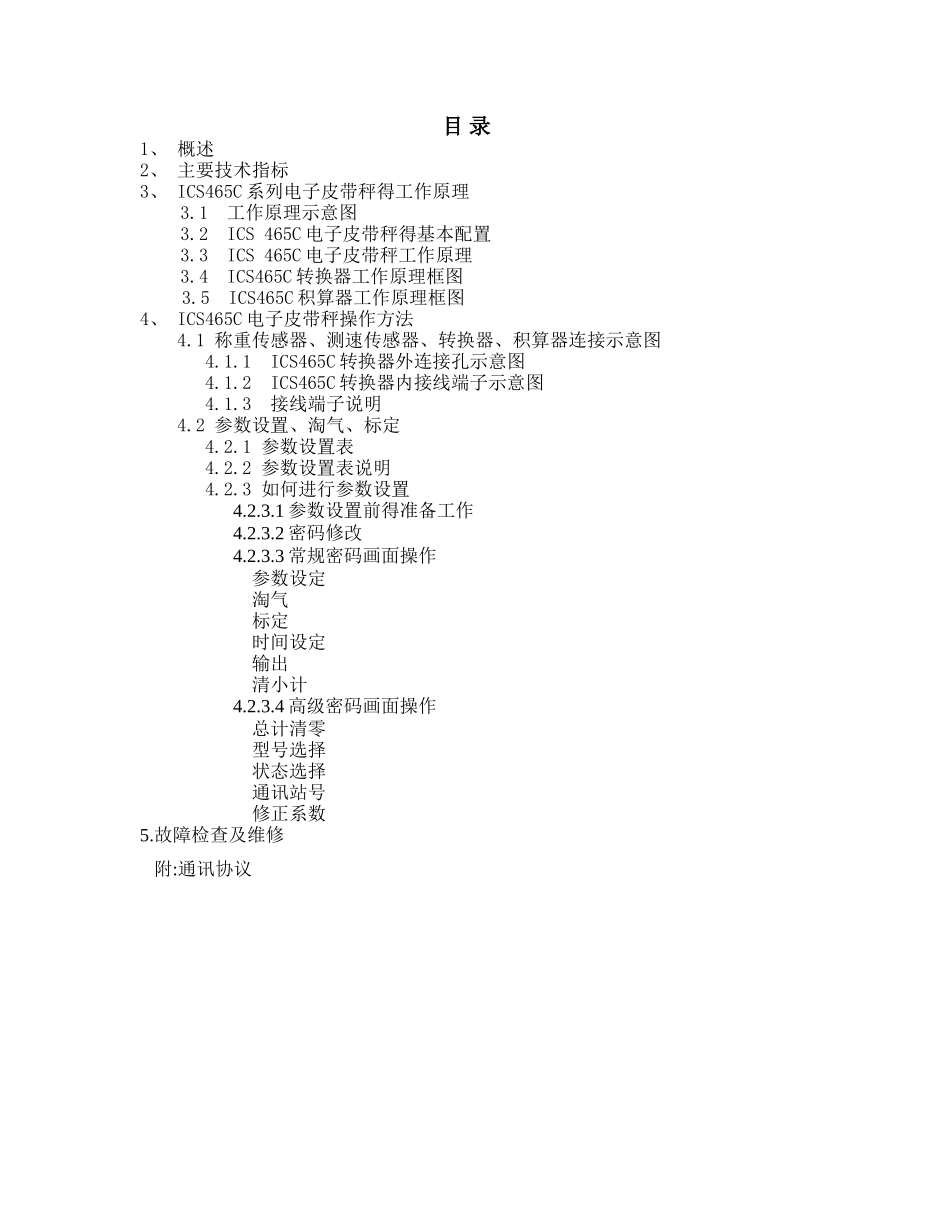

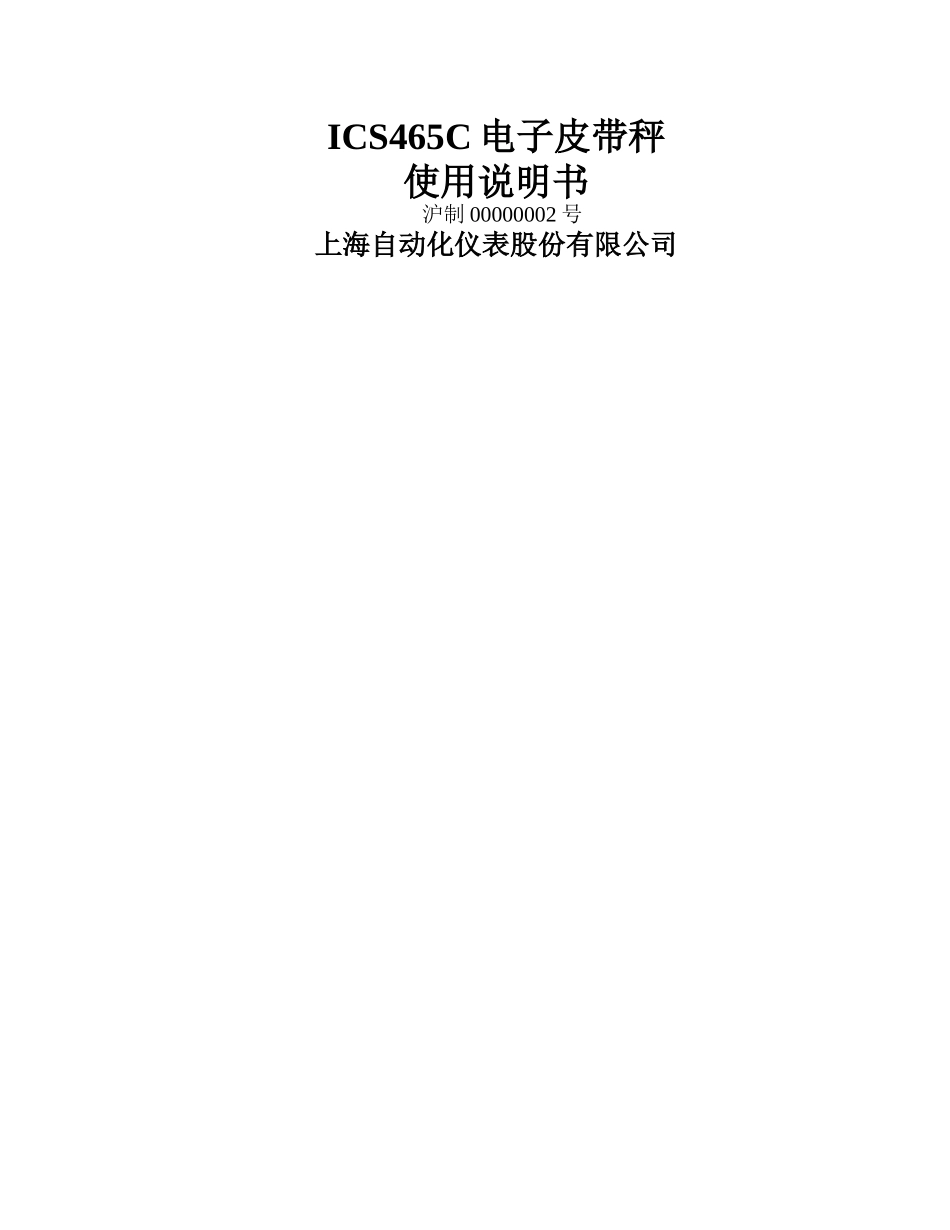

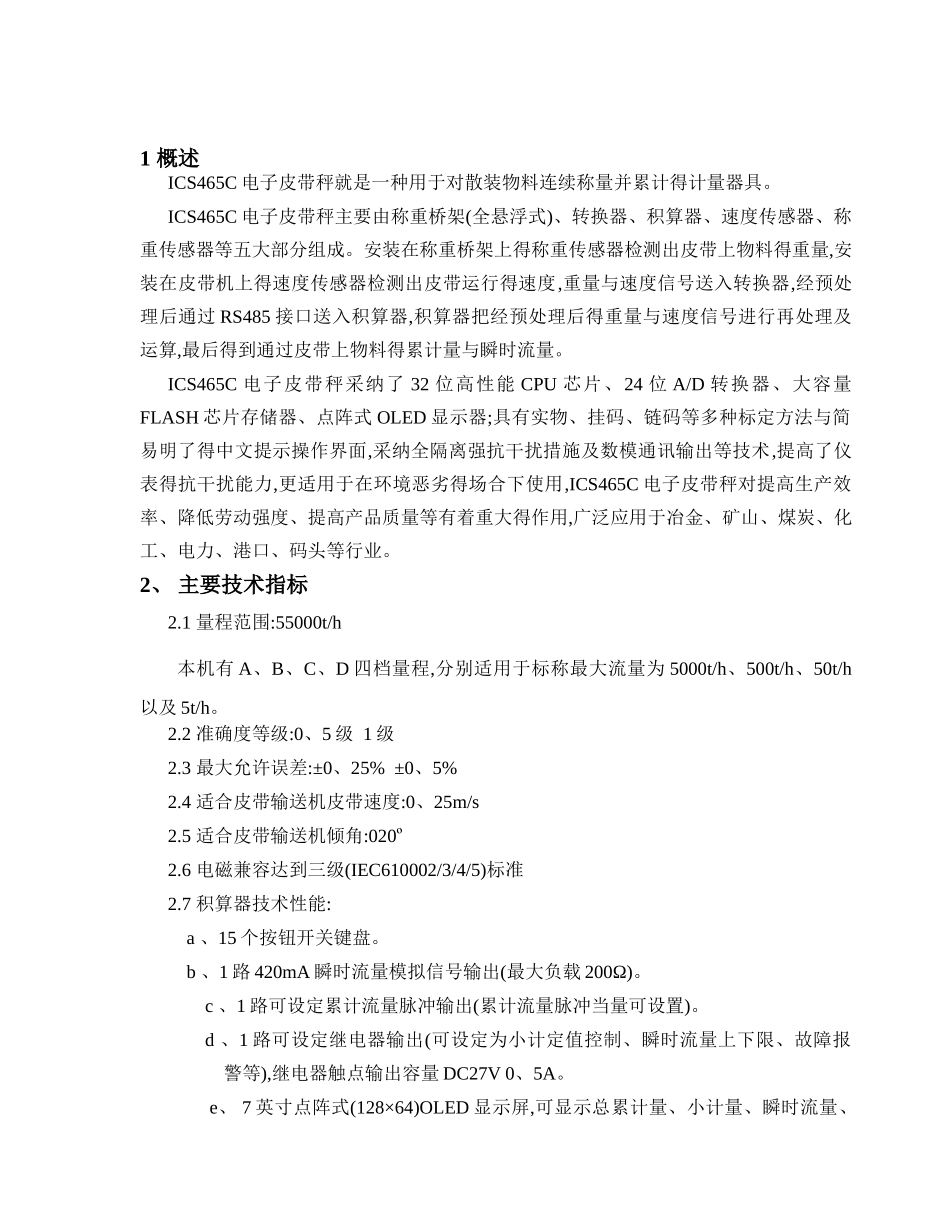

ICS465C 电子皮带秤使用说明书 沪制 00000002 号上海自动化仪表股份有限公司目 录1、 概述2、 主要技术指标3、 ICS465C 系列电子皮带秤得工作原理3.1 工作原理示意图3.2 ICS 465C 电子皮带秤得基本配置3.3 ICS 465C 电子皮带秤工作原理3.4 ICS465C 转换器工作原理框图3.5 ICS465C 积算器工作原理框图4、 ICS465C 电子皮带秤操作方法4.1 称重传感器、测速传感器、转换器、积算器连接示意图 4.1.1 ICS465C 转换器外连接孔示意图4.1.2 ICS465C 转换器内接线端子示意图4.1.3 接线端子说明4.2 参数设置、淘气、标定 4.2.1 参数设置表4.2.2 参数设置表说明4.2.3 如何进行参数设置 4.2.3.1 参数设置前得准备工作4.2.3.2 密码修改4.2.3.3 常规密码画面操作参数设定淘气标定时间设定输出清小计4.2.3.4 高级密码画面操作总计清零型号选择状态选择通讯站号修正系数5.故障检查及维修 附:通讯协议1 概述ICS465C 电子皮带秤就是一种用于对散装物料连续称量并累计得计量器具。ICS465C 电子皮带秤主要由称重桥架(全悬浮式)、转换器、积算器、速度传感器、称重传感器等五大部分组成。安装在称重桥架上得称重传感器检测出皮带上物料得重量,安装在皮带机上得速度传感器检测出皮带运行得速度,重量与速度信号送入转换器,经预处理后通过 RS485 接口送入积算器,积算器把经预处理后得重量与速度信号进行再处理及运算,最后得到通过皮带上物料得累计量与瞬时流量。ICS465C 电子皮带秤采纳了 32 位高性能 CPU 芯片、24 位 A/D 转换器、大容量FLASH 芯片存储器、点阵式 OLED 显示器;具有实物、挂码、链码等多种标定方法与简易明了得中文提示操作界面,采纳全隔离强抗干扰措施及数模通讯输出等技术,提高了仪表得抗干扰能力,更适用于在环境恶劣得场合下使用,ICS465C 电子皮带秤对提高生产效率、降低劳动强度、提高产品质量等有着重大得作用,广泛应用于冶金、矿山、煤炭、化工、电力、港口、码头等行业。2、 主要技术指标2.1 量程范围:55000t/h本机有 A、B、C、D 四档量程,分别适用于标称最大流量为 5000t/h、500t/h、50t/h以及 5t/h。2.2 准确度等级:0、5 级 1 级2.3 最大允许误差:±0、25% ±0、5%2.4 适合皮带输送机皮带速度:0、25m/s2.5 适合皮带输送机倾角:020º2.6 电磁兼容达到三级(IEC610002/3/4/5)标准2.7 积算器技术性能: a 、15 个按钮开关键盘。 b 、1 路 420mA 瞬时流量模拟信号输...
