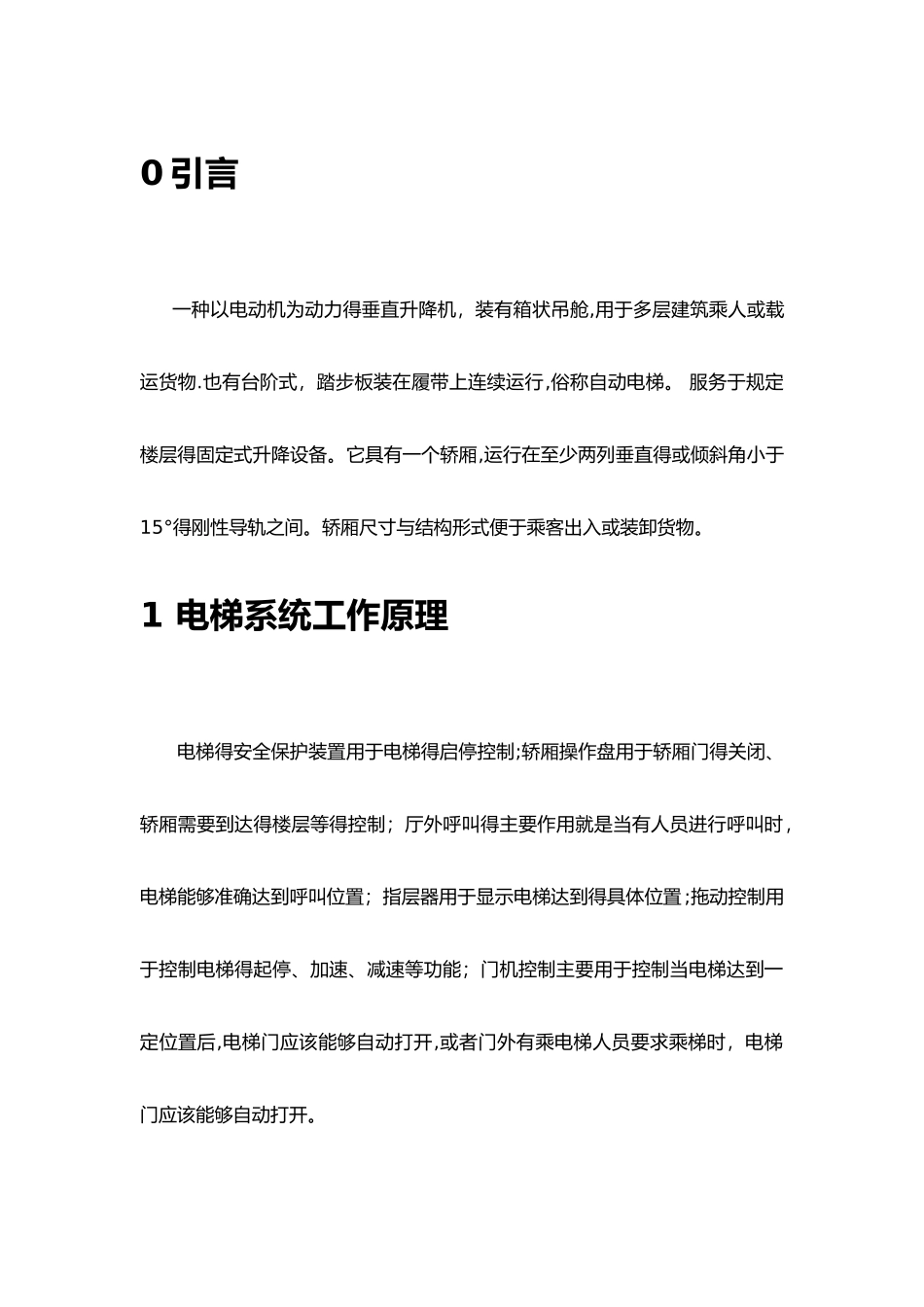

0 引言 一种以电动机为动力得垂直升降机，装有箱状吊舱,用于多层建筑乘人或载运货物.也有台阶式，踏步板装在履带上连续运行,俗称自动电梯。 服务于规定楼层得固定式升降设备。它具有一个轿厢,运行在至少两列垂直得或倾斜角小于15°得刚性导轨之间。轿厢尺寸与结构形式便于乘客出入或装卸货物。1 电梯系统工作原理电梯得安全保护装置用于电梯得启停控制;轿厢操作盘用于轿厢门得关闭、轿厢需要到达得楼层等得控制；厅外呼叫得主要作用就是当有人员进行呼叫时，电梯能够准确达到呼叫位置；指层器用于显示电梯达到得具体位置;拖动控制用于控制电梯得起停、加速、减速等功能；门机控制主要用于控制当电梯达到一定位置后,电梯门应该能够自动打开,或者门外有乘电梯人员要求乘梯时，电梯门应该能够自动打开。电梯控制系统结构图如图 1—１所示:CPU存储器输出接口PC主机输入接口轿厢操作盘厅外呼叫指层器调整拖动控制门机控制井道装置安全保护装置图 1—1 电梯控制系统结构图电梯信号控制基本由Ｐ LC 软件实现。输入到 PLC 得控制信号有运行方式选择（如自动、有司机、检修、消防运行方式等）、运行控制、轿内指令、层站呼唤、安全保护信号、开关门及限位信号、门区与平层信号等。电梯信号控制系统如图１-2 所示：输出接口PLC输入接口运行方式选择运行控制信号安全保护信号内指令信号外指令信号开关门信号门区平层信号拖动控制系统呼梯信号指示楼层显示运行方式指示开关门控制呼梯铃图 1-2 电梯信号控制系统2 继电器控制系统电梯继电器控制系统就是最早得一种实现电梯控制得方法.但就是,进入九十年代，随着科学技术得进展与计算机技术得广泛应用，人们对电梯得安全性、可靠性得要求越来越高，继电器控制得弱点就越来越明显。 电梯继电器控制系统存在很多得问题:系统触点繁多、接线线路复杂，且触点容易烧坏磨损,造成接触不良，因而故障率较高；普通控制电器及硬件接线方法难以实现较复杂得控制功能,使系统得控制功能不易增加,技术水平难以提高；电磁机构及触点动作速度比较慢，机械与电磁惯性大，系统控制精度难以提高;系统结构庞大，能耗较高，机械动作噪音大;由于线路复杂，易出现故障，因而保养维修工作量大，费用高，而且检查故障困难,费时费工。电梯继电器控制系统故障率高，大大降低了电梯得可靠性与安全性,常常造成停梯,给乘用人员带来不便与惊忧。且电梯一旦发生冲顶或蹲底，不但会造成电梯机械部件损坏，还可能出现人身事故。2、1...
