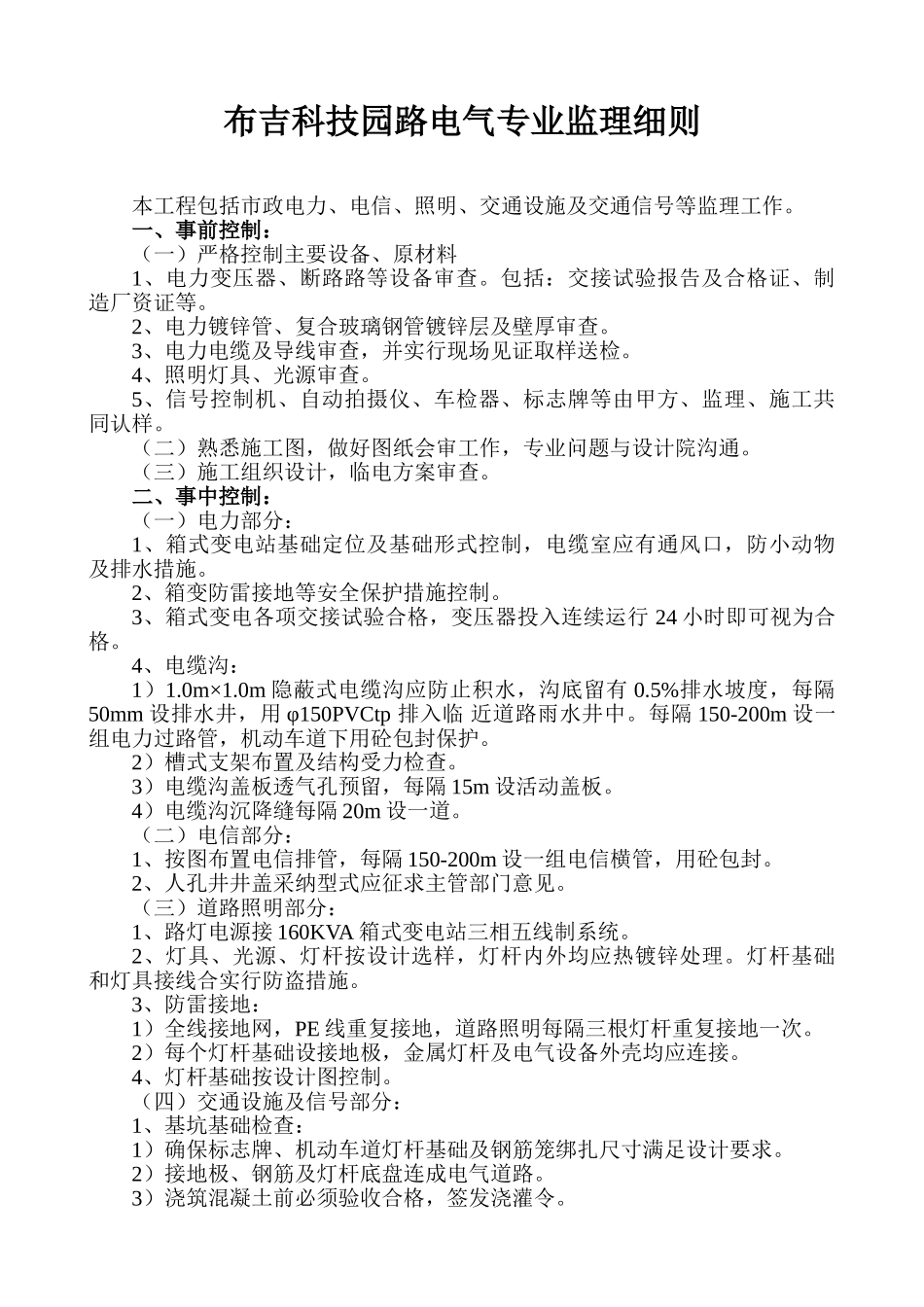

电气专业监理细则

布吉科技园路电气专业监理细则本工程包括市政电力、电信、照明、交通设施及交通信号等监理工作。一、事前控制：（一）严格控制主要设备、原材料1、电力变压器、断路路等设备审查。包括：交接试验报告及合格证、制造厂资证等。2、电力镀锌管、复合玻璃钢管镀锌层及壁厚审查。3、电力电缆及导线审查，并实行现场见证取样送检。4、照明灯具、光源审查。5、信号控制机、自动拍摄仪、车检器、标志牌等由甲方、监理、施工共同认样。（二）熟悉施工图，做好图纸会审工作，专业问题与设计院沟通。（三）施工组织设计，临电方案审查。二、事中控制：（一）电力部分：1、箱式变电站基础定位及基础形式控制，电缆室应有通风口，防小动物及排水措施。2、箱变防雷接地等安全保护措施控制。3、箱式变电各项交接试验合格，变压器投入连续运行 24 小时即可视为合格。4、电缆沟：1）1.0m×1.0m 隐蔽式电缆沟应防止积水，沟底留有 0.5%排水坡度，每隔50mm 设排水井，用 φ150PVCtp 排入临 近道路雨水井中。每隔 150-200m 设一组电力过路管，机动车道下用砼包封保护。2）槽式支架布置及结构受力检查。3）电缆沟盖板透气孔预留，每隔 15m 设活动盖板。4）电缆沟沉降缝每隔 20m 设一道。（二）电信部分：1、按图布置电信排管，每隔 150-200m 设一组电信横管，用砼包封。2、人孔井井盖采纳型式应征求主管部门意见。（三）道路照明部分：1、路灯电源接 160KVA 箱式变电站三相五线制系统。2、灯具、光源、灯杆按设计选样，灯杆内外均应热镀锌处理。灯杆基础和灯具接线合实行防盗措施。3、防雷接地：1）全线接地网，PE 线重复接地，道路照明每隔三根灯杆重复接地一次。2）每个灯杆基础设接地极，金属灯杆及电气设备外壳均应连接。4、灯杆基础按设计图控制。（四）交通设施及信号部分：1、基坑基础检查：1）确保标志牌、机动车道灯杆基础及钢筋笼绑扎尺寸满足设计要求。2）接地极、钢筋及灯杆底盘连成电气道路。3）浇筑混凝土前必须验收合格，签发浇灌令。2、沙井及预埋镀锌钢管按图布置施工。3、标志牌、标志杆检查：1）支架及连接件热镀锌防腐。2）标志杆刷漆效果。3）贴标志牌反光膜效果。4）字体大小检查。5）标牌效果图交主管部门审查。4、标线部分：1）划标线前路面清洁，涂抹底漆检查。2）标线颜色、宽度、厚度控制。5、电子警察、车检器线川埋设槽宽及深度控制，接线后防水处理。6、送电调试：1）电线、电缆各回路绝缘电阻测试。2）设备、灯杆接地...
