电气安装工程监理实施细则55

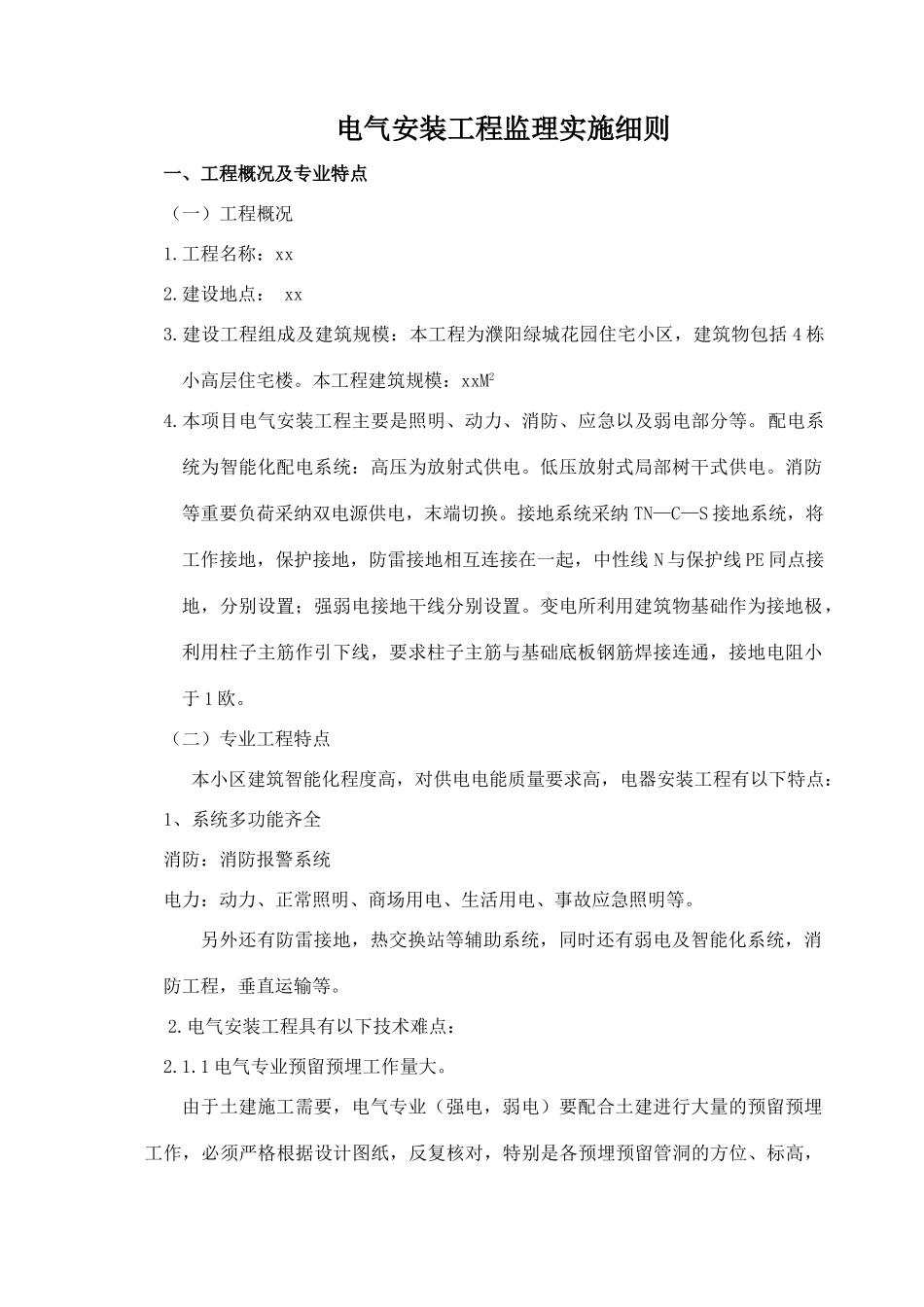

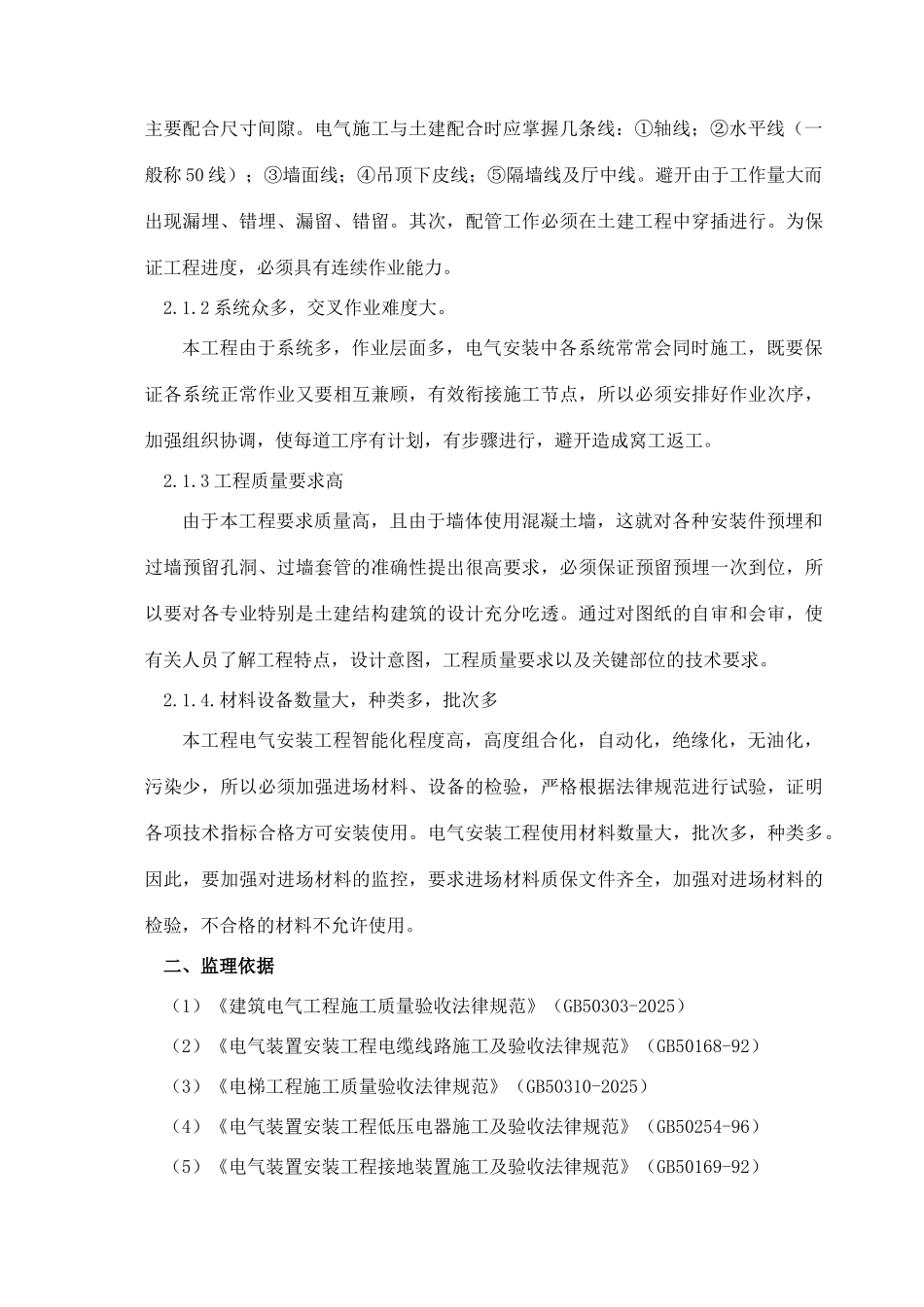

安装工程监理实施细则 项目名称： 编 制： 总 监： xx 有限公司xx 目监理部 xxxx 年 x 月 x 日电气安装工程监理实施细则一、工程概况及专业特点（一）工程概况1.工程名称：xx2.建设地点： xx3.建设工程组成及建筑规模：本工程为濮阳绿城花园住宅小区，建筑物包括 4 栋小高层住宅楼。本工程建筑规模：xxM24.本项目电气安装工程主要是照明、动力、消防、应急以及弱电部分等。配电系统为智能化配电系统：高压为放射式供电。低压放射式局部树干式供电。消防等重要负荷采纳双电源供电，末端切换。接地系统采纳 TN—C—S 接地系统，将工作接地，保护接地，防雷接地相互连接在一起，中性线 N 与保护线 PE 同点接地，分别设置；强弱电接地干线分别设置。变电所利用建筑物基础作为接地极，利用柱子主筋作引下线，要求柱子主筋与基础底板钢筋焊接连通，接地电阻小于 1 欧。（二）专业工程特点本小区建筑智能化程度高，对供电电能质量要求高，电器安装工程有以下特点：1、系统多功能齐全消防：消防报警系统电力：动力、正常照明、商场用电、生活用电、事故应急照明等。另外还有防雷接地，热交换站等辅助系统，同时还有弱电及智能化系统，消防工程，垂直运输等。2.电气安装工程具有以下技术难点：2.1.1 电气专业预留预埋工作量大。由于土建施工需要，电气专业（强电，弱电）要配合土建进行大量的预留预埋工作，必须严格根据设计图纸，反复核对，特别是各预埋预留管洞的方位、标高，主要配合尺寸间隙。电气施工与土建配合时应掌握几条线：①轴线；②水平线（一般称 50 线）；③墙面线；④吊顶下皮线；⑤隔墙线及厅中线。避开由于工作量大而出现漏埋、错埋、漏留、错留。其次，配管工作必须在土建工程中穿插进行。为保证工程进度，必须具有连续作业能力。2.1.2 系统众多，交叉作业难度大。本工程由于系统多，作业层面多，电气安装中各系统常常会同时施工，既要保证各系统正常作业又要相互兼顾，有效衔接施工节点，所以必须安排好作业次序，加强组织协调，使每道工序有计划，有步骤进行，避开造成窝工返工。2.1.3 工程质量要求高由于本工程要求质量高，且由于墙体使用混凝土墙，这就对各种安装件预埋和过墙预留孔洞、过墙套管的准确性提出很高要求，必须保证预留预埋一次到位，所以要对各专业特别是土建结构建筑的设计充分吃透。通过对图纸的自审和会审，使有关人员了解工程特点，设计意图，工程质量要求以及关键部位的技术要求。2....
