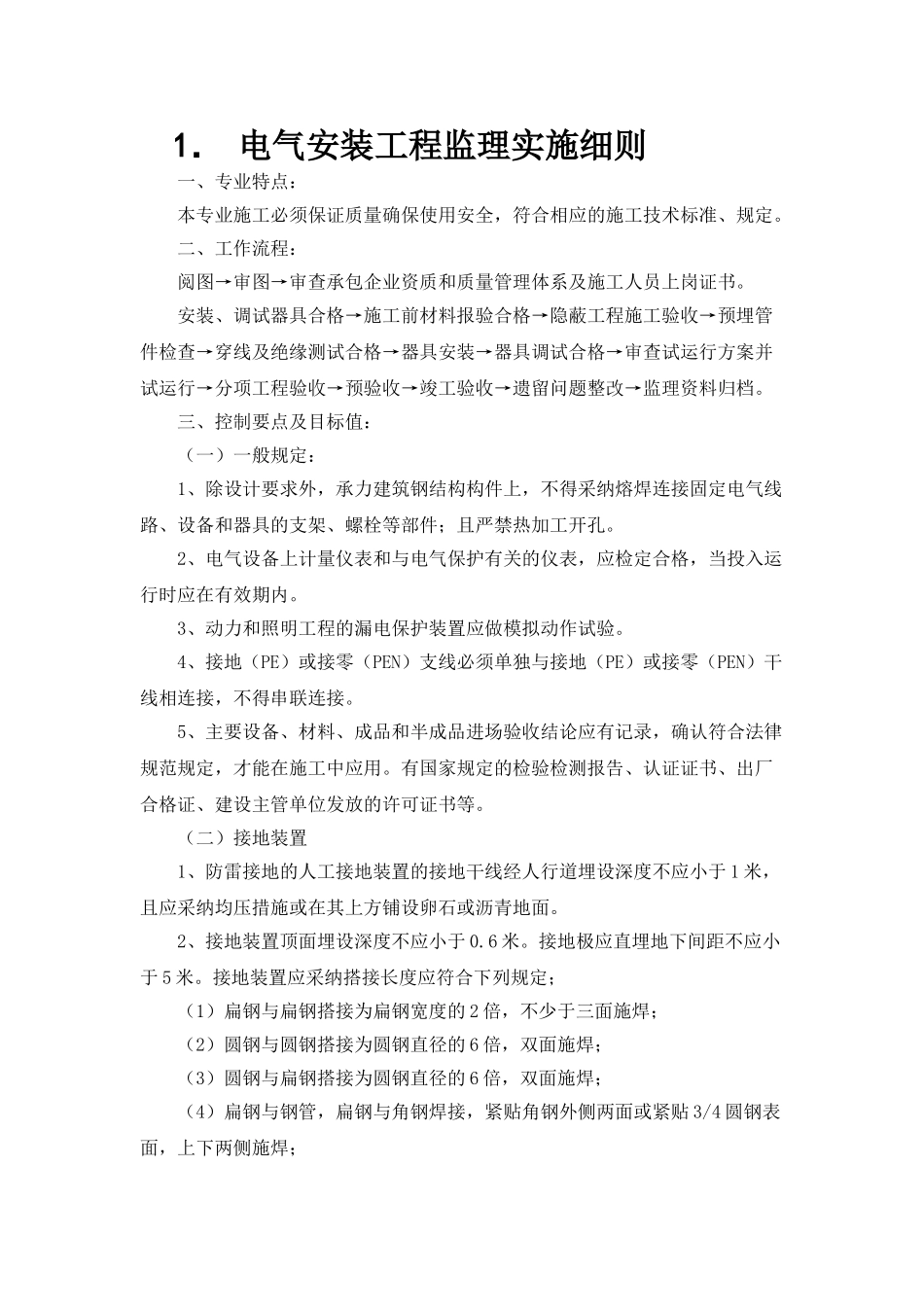

1． 电气安装工程监理实施细则一、专业特点：本专业施工必须保证质量确保使用安全，符合相应的施工技术标准、规定。二、工作流程：阅图→审图→审查承包企业资质和质量管理体系及施工人员上岗证书。安装、调试器具合格→施工前材料报验合格→隐蔽工程施工验收→预埋管件检查→穿线及绝缘测试合格→器具安装→器具调试合格→审查试运行方案并试运行→分项工程验收→预验收→竣工验收→遗留问题整改→监理资料归档。三、控制要点及目标值：（一）一般规定：1、除设计要求外，承力建筑钢结构构件上，不得采纳熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。2、电气设备上计量仪表和与电气保护有关的仪表，应检定合格，当投入运行时应在有效期内。3、动力和照明工程的漏电保护装置应做模拟动作试验。4、接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。5、主要设备、材料、成品和半成品进场验收结论应有记录，确认符合法律规范规定，才能在施工中应用。有国家规定的检验检测报告、认证证书、出厂合格证、建设主管单位发放的许可证书等。（二）接地装置1、防雷接地的人工接地装置的接地干线经人行道埋设深度不应小于 1 米，且应采纳均压措施或在其上方铺设卵石或沥青地面。2、接地装置顶面埋设深度不应小于 0.6 米。接地极应直埋地下间距不应小于 5 米。接地装置应采纳搭接长度应符合下列规定；（1）扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；（2）圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；（3）圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；（4）扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面或紧贴 3/4 圆钢表面，上下两侧施焊；（5）除埋设在混凝土中的焊接接头外，有防腐措施；3、明敷接地引下线及室内接地干线的支持件间距应均匀。水平直线部分为0.5-1.5 米，垂直直线部分为 1.5-3 米，弯曲部分为 0.3-0.5 米。4、接地电阻测量值必须符合设计要求；（三）电线导管敷设1、金属导管必须接地（PE）或接零（PEN）可靠，当采纳镀锌钢导管用以专用接地卡跨接，跨接连线为软钢芯线截面积不小于 4 平方毫米，非镀锌导管采纳螺纹连接时跨接地线可以焊接，跨接线直径不小于 6 毫米。2、暗配导管埋设深度与建筑物、构筑物表面距离不小于 15 毫米，明配导管应排列整齐，固定点间距均匀、安装牢固；3、绝缘导管敷设应管口平整光滑；管与管、管与盒（...
