电气安装监理细则

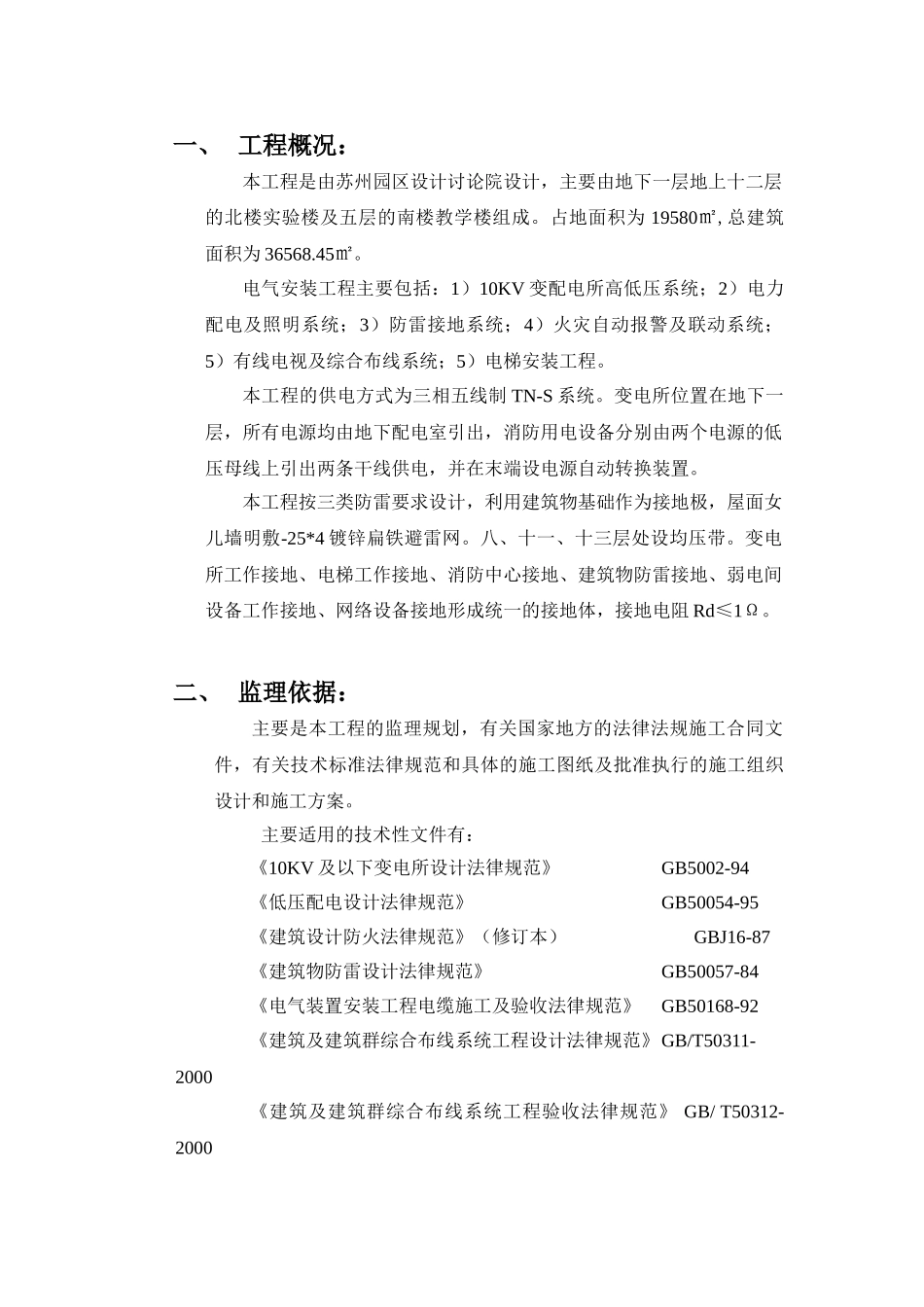

一、 工程概况：本工程是由苏州园区设计讨论院设计，主要由地下一层地上十二层的北楼实验楼及五层的南楼教学楼组成。占地面积为 19580㎡,总建筑面积为 36568.45㎡。电气安装工程主要包括：1）10KV 变配电所高低压系统；2）电力配电及照明系统；3）防雷接地系统；4）火灾自动报警及联动系统；5）有线电视及综合布线系统；5）电梯安装工程。本工程的供电方式为三相五线制 TN-S 系统。变电所位置在地下一层，所有电源均由地下配电室引出，消防用电设备分别由两个电源的低压母线上引出两条干线供电，并在末端设电源自动转换装置。本工程按三类防雷要求设计，利用建筑物基础作为接地极，屋面女儿墙明敷-25*4 镀锌扁铁避雷网。八、十一、十三层处设均压带。变电所工作接地、电梯工作接地、消防中心接地、建筑物防雷接地、弱电间设备工作接地、网络设备接地形成统一的接地体，接地电阻 Rd≤1Ω。二、 监理依据：主要是本工程的监理规划，有关国家地方的法律法规施工合同文件，有关技术标准法律规范和具体的施工图纸及批准执行的施工组织设计和施工方案。主要适用的技术性文件有：《10KV 及以下变电所设计法律规范》GB5002-94《低压配电设计法律规范》GB50054-95《建筑设计防火法律规范》（修订本）GBJ16-87《建筑物防雷设计法律规范》GB50057-84《电气装置安装工程电缆施工及验收法律规范》GB50168-92《建筑及建筑群综合布线系统工程设计法律规范》GB/T50311-2000《建筑及建筑群综合布线系统工程验收法律规范》 GB/ T50312-2000《建筑电气安装工程质量检验评定标准》 GBJ303-88《火灾自动报警系统施工及验收法律规范》 GB50166-92《电气装置安装施工及验收法律规范汇编》《建筑电气安装份项工程施工工艺标准》《建筑电气监理手册》《电气安装相关标准图集》同时执行国家有关安装定额及当地电气、消防部门的规定.三、 监理目标：质量目标：达到苏州市优,争创省优“扬子杯”。进度目标：保证按总进度计划完成。投资控制：在批准的工程造价内。四、目标分解：1、 所有分项工程必须符合验评标准的规定优良项目。2、 电气安装成套配电柜、动力开关柜、避雷针及接地装置都必须优良。3、 电气安装分项工程工序目标：1） 穿线管的敷设 优良率>50%2） 桥架线槽的架设 优良率>50%3） 导线的穿管及敷设 优良率>50%4） 电缆敷设 优良率>50%5） 配电柜、动力箱的安装 必须优良6） 电气照明器具及其配电箱（盘）的安装 优良率>50%7） 接...
