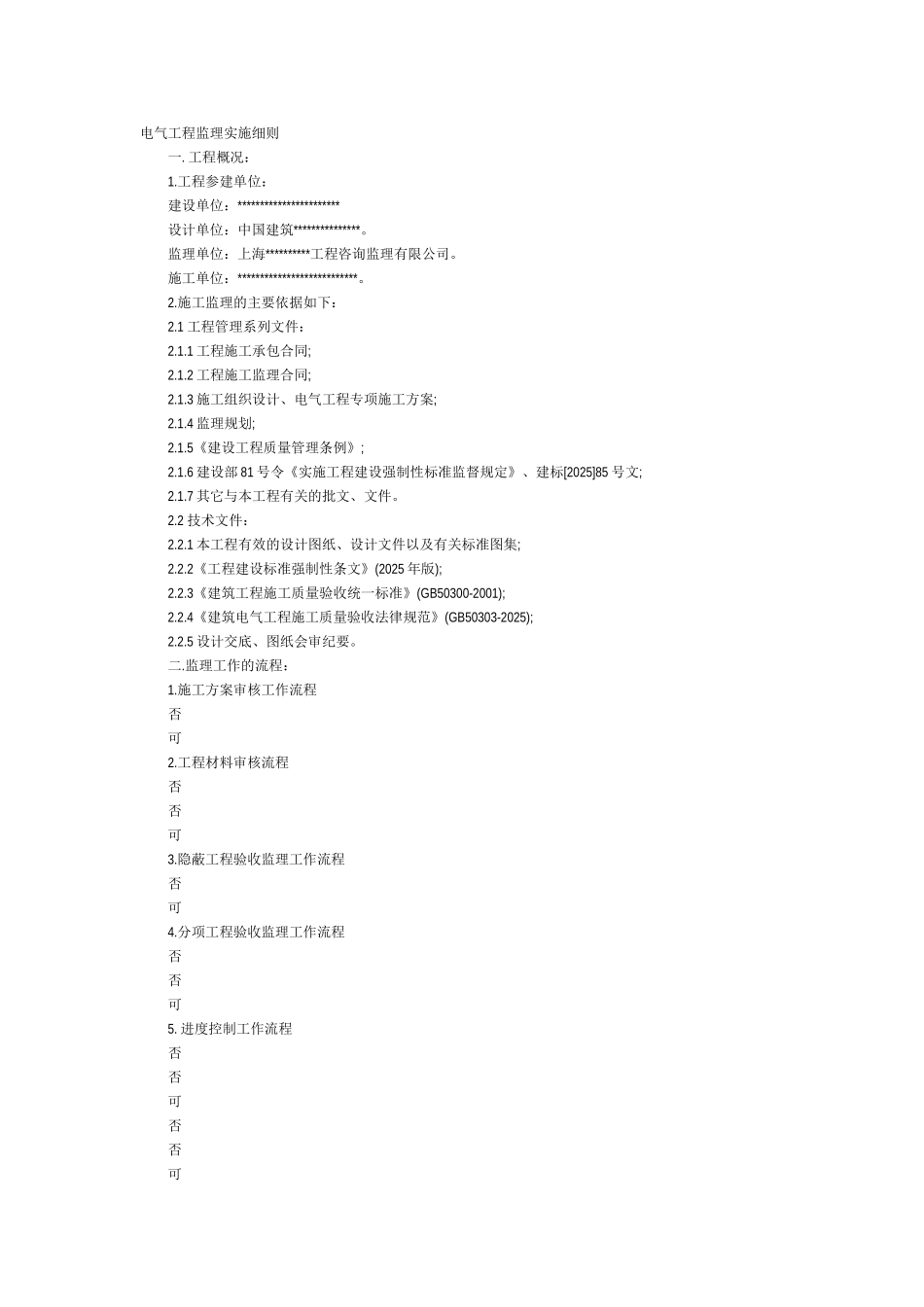

电气工程监理实施细则 一. 工程概况： 1.工程参建单位： 建设单位：*********************** 设计单位：中国建筑***************。 监理单位：上海**********工程咨询监理有限公司。 施工单位：***************************。 2.施工监理的主要依据如下： 2.1 工程管理系列文件： 2.1.1 工程施工承包合同; 2.1.2 工程施工监理合同; 2.1.3 施工组织设计、电气工程专项施工方案; 2.1.4 监理规划; 2.1.5《建设工程质量管理条例》; 2.1.6 建设部 81 号令《实施工程建设强制性标准监督规定》、建标[2025]85 号文; 2.1.7 其它与本工程有关的批文、文件。 2.2 技术文件： 2.2.1 本工程有效的设计图纸、设计文件以及有关标准图集; 2.2.2《工程建设标准强制性条文》(2025 年版); 2.2.3《建筑工程施工质量验收统一标准》(GB50300-2001); 2.2.4《建筑电气工程施工质量验收法律规范》(GB50303-2025); 2.2.5 设计交底、图纸会审纪要。 二.监理工作的流程： 1.施工方案审核工作流程 否 可 2.工程材料审核流程 否 否 可 3.隐蔽工程验收监理工作流程 否 可 4.分项工程验收监理工作流程 否 否 可 5. 进度控制工作流程 否 否 可 否 否 可 三.监理工作的控制要点及目标值： 1.质量控制要点: 1.1 监理工作的控制要点： 1.1.1 主要设备、材料、成品和半成品进场检验结论应有记录，符合法律规范要求后，方可在工程中使用。 1.1.2 接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得串联连接。 1.1.3 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 的规定。 1.1.4 发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。 1.1.5 不间断电源输出端的中性线(N 极)，必须与由接地装置直接引来的接地干线相连接，做重复接地。 1.1.6 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠。且必须符合下列规定。 1.1.7 金属电缆桥架及其支架全长应不少于 2 处与接地(PE)或接零(PEN)干线相连接。 1.1.8 非镀锌电缆桥架间连接板的两端跨接铜芯接地线最小允许截面积不小于 4mm2。 1.1.9 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。 1.1.10 金属电线导管严禁对口熔焊连接;镀锌和壁厚≤2mm...
