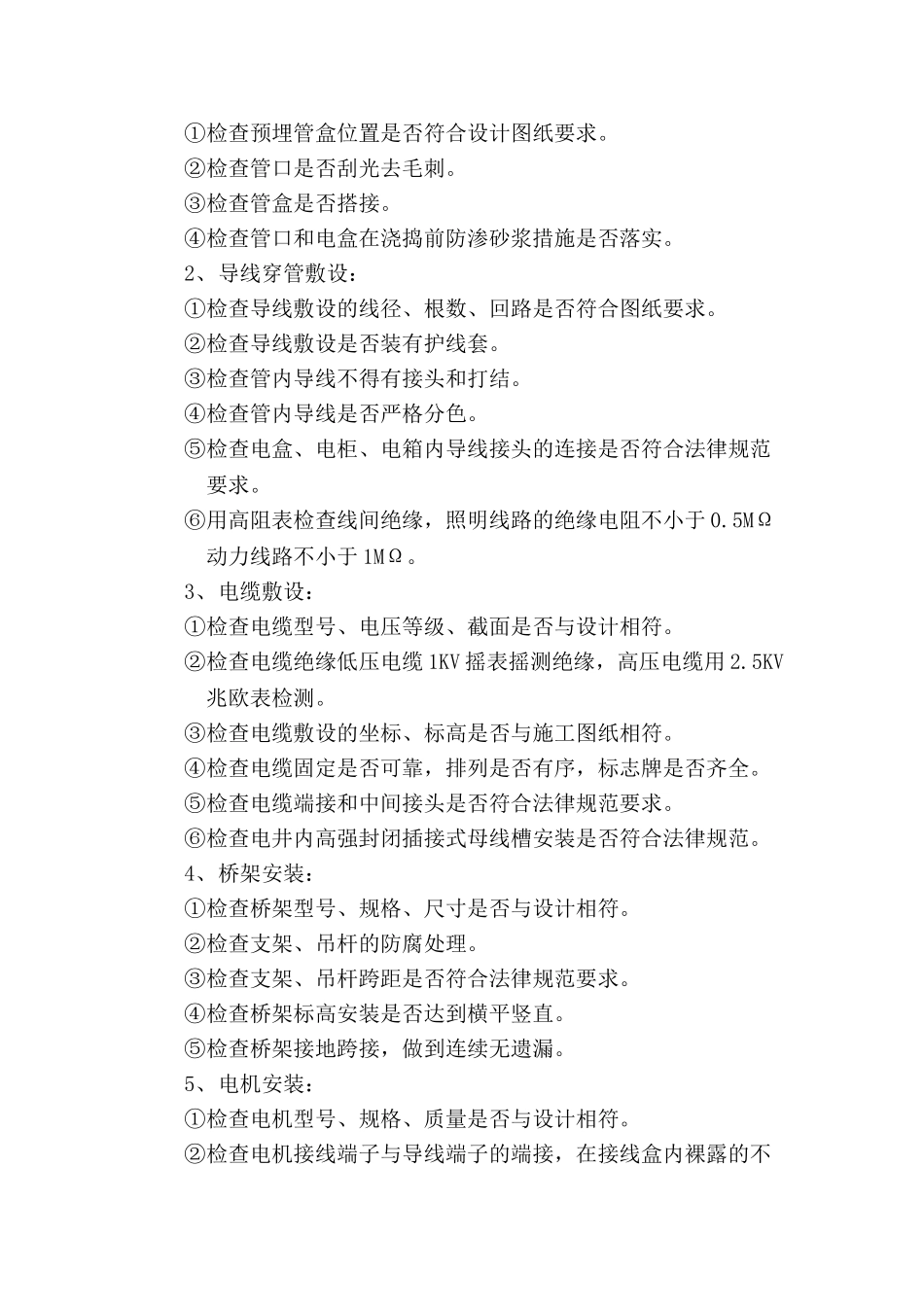

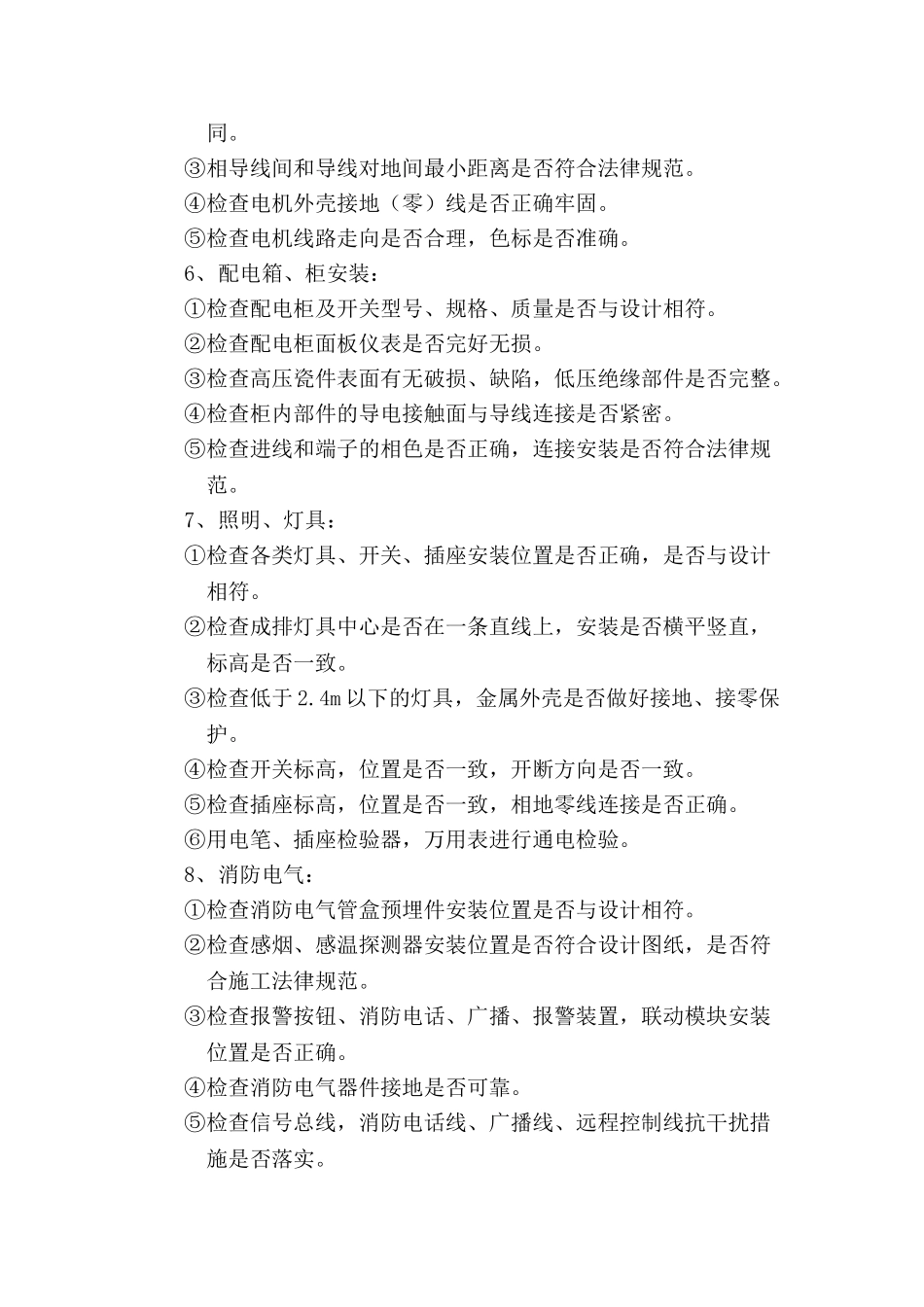

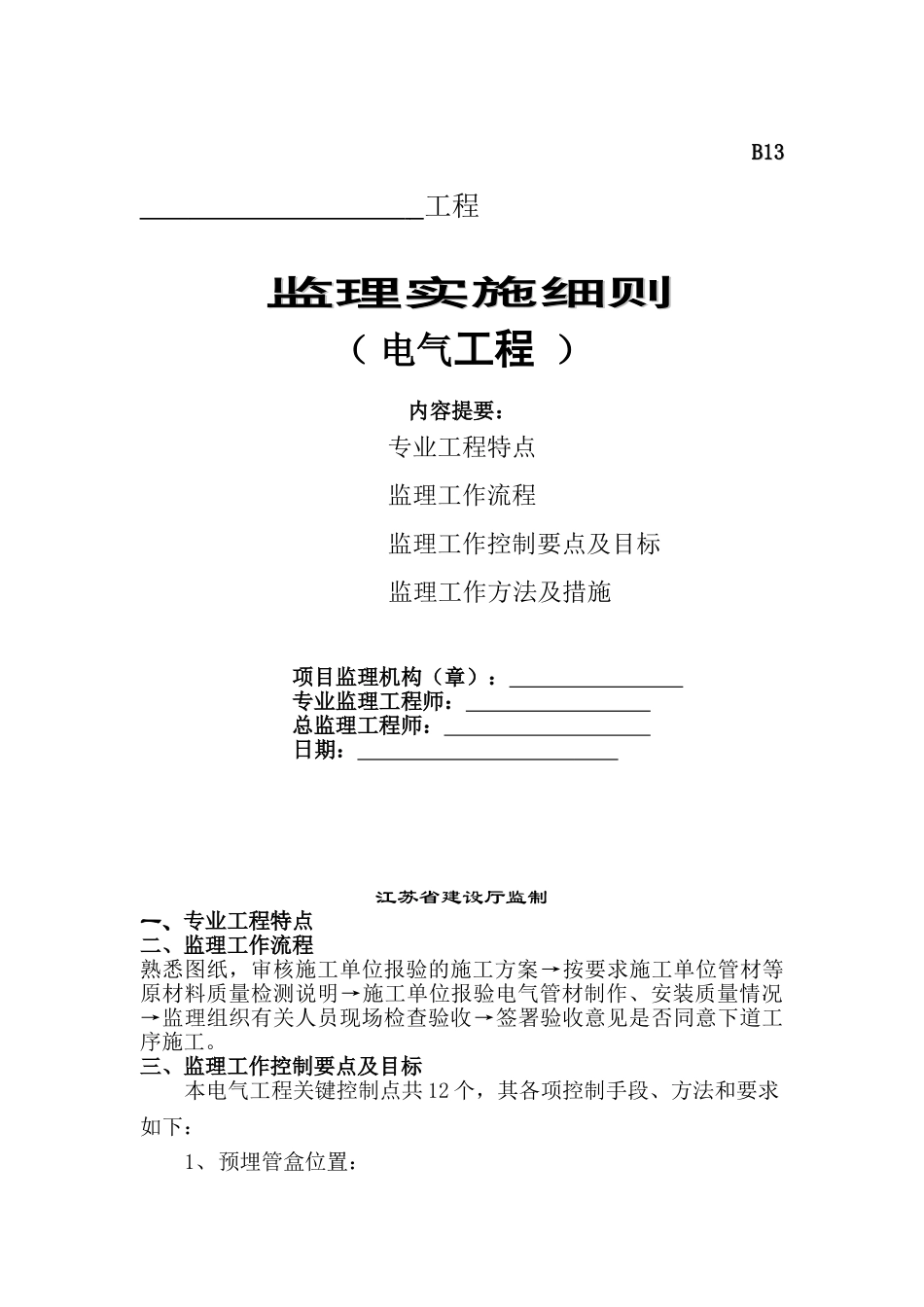

B13B13 工程 监理实施细则监理实施细则（ 电气工程 ）内容提要：专业工程特点监理工作流程 监理工作控制要点及目标 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制一、专业工程特点二、监理工作流程熟悉图纸，审核施工单位报验的施工方案→按要求施工单位管材等原材料质量检测说明→施工单位报验电气管材制作、安装质量情况→监理组织有关人员现场检查验收→签署验收意见是否同意下道工序施工。三、监理工作控制要点及目标本电气工程关键控制点共 12 个，其各项控制手段、方法和要求如下：1、预埋管盒位置：①检查预埋管盒位置是否符合设计图纸要求。②检查管口是否刮光去毛刺。③检查管盒是否搭接。④检查管口和电盒在浇捣前防渗砂浆措施是否落实。2、导线穿管敷设：①检查导线敷设的线径、根数、回路是否符合图纸要求。②检查导线敷设是否装有护线套。③检查管内导线不得有接头和打结。④检查管内导线是否严格分色。⑤检查电盒、电柜、电箱内导线接头的连接是否符合法律规范要求。⑥用高阻表检查线间绝缘，照明线路的绝缘电阻不小于 0.5MΩ动力线路不小于 1MΩ。3、电缆敷设：①检查电缆型号、电压等级、截面是否与设计相符。②检查电缆绝缘低压电缆 1KV 摇表摇测绝缘，高压电缆用 2.5KV兆欧表检测。③检查电缆敷设的坐标、标高是否与施工图纸相符。④检查电缆固定是否可靠，排列是否有序，标志牌是否齐全。⑤检查电缆端接和中间接头是否符合法律规范要求。⑥检查电井内高强封闭插接式母线槽安装是否符合法律规范。4、桥架安装：①检查桥架型号、规格、尺寸是否与设计相符。②检查支架、吊杆的防腐处理。③检查支架、吊杆跨距是否符合法律规范要求。④检查桥架标高安装是否达到横平竖直。⑤检查桥架接地跨接，做到连续无遗漏。5、电机安装：①检查电机型号、规格、质量是否与设计相符。②检查电机接线端子与导线端子的端接，在接线盒内裸露的不同。③相导线间和导线对地间最小距离是否符合法律规范。④检查电机外壳接地（零）线是否正确牢固。⑤检查电机线路走向是否合理，色标是否准确。6、配电箱、柜安装：①检查配电柜及开关型号、规格、质量是否与设计相符。②检查配电柜面板仪表是否完好无损。③检查高压瓷件表面有无破损、缺陷，低压绝缘部件是否完整。④检查柜内部件的导电接触面与导线连接是否紧密。⑤检查进线和端子的相色是否正确，连接安装是否符合法律规范。7...
