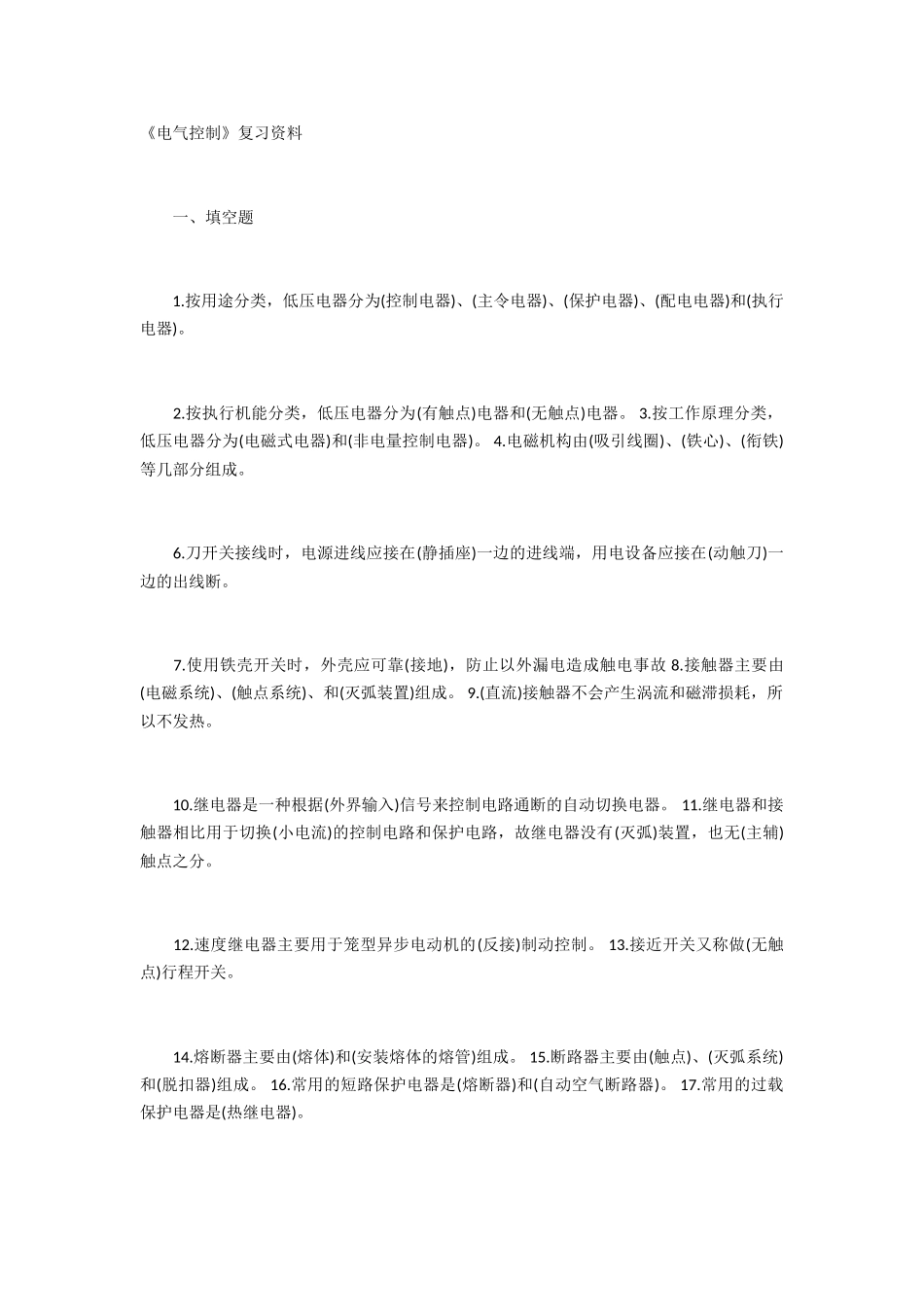

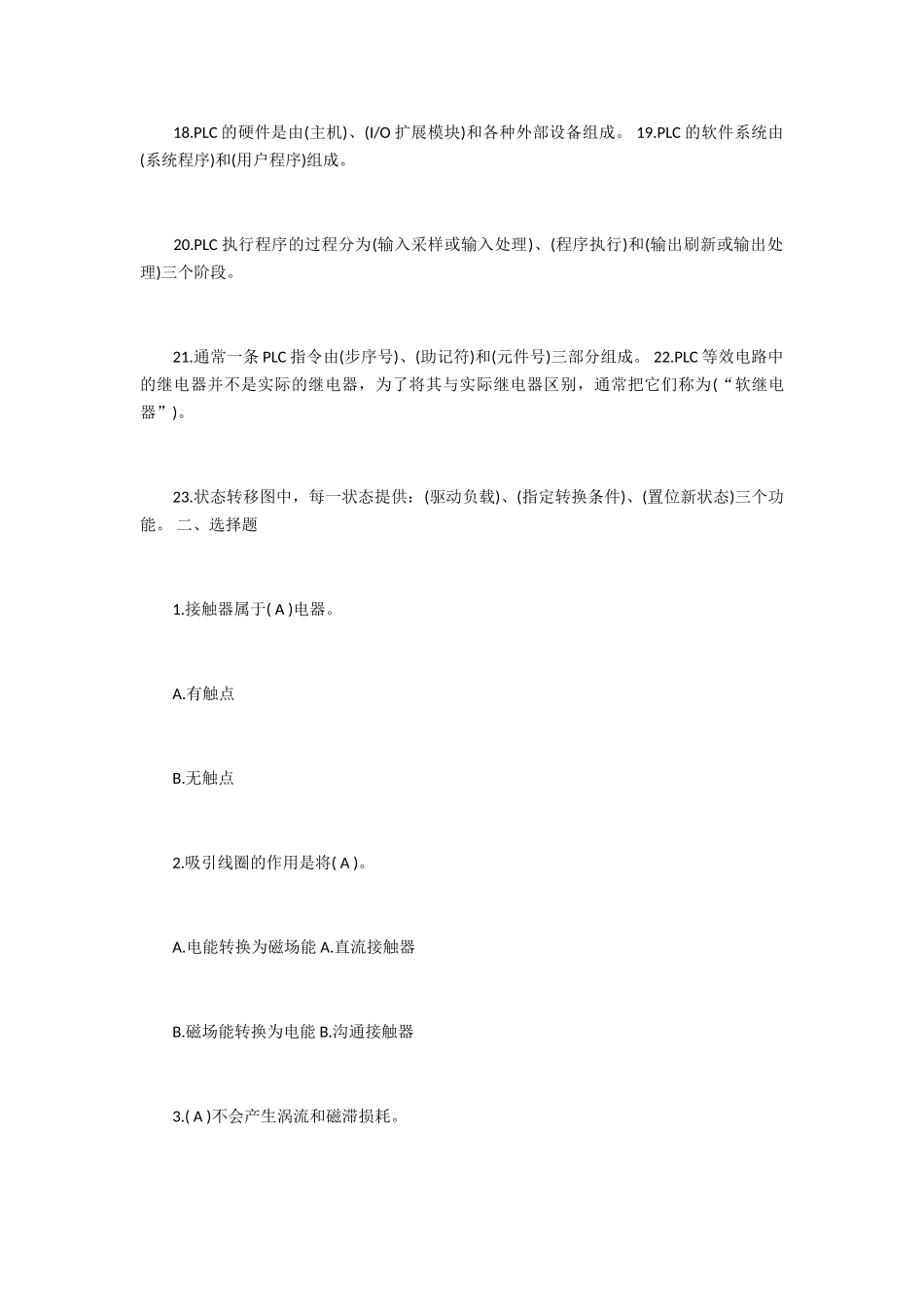

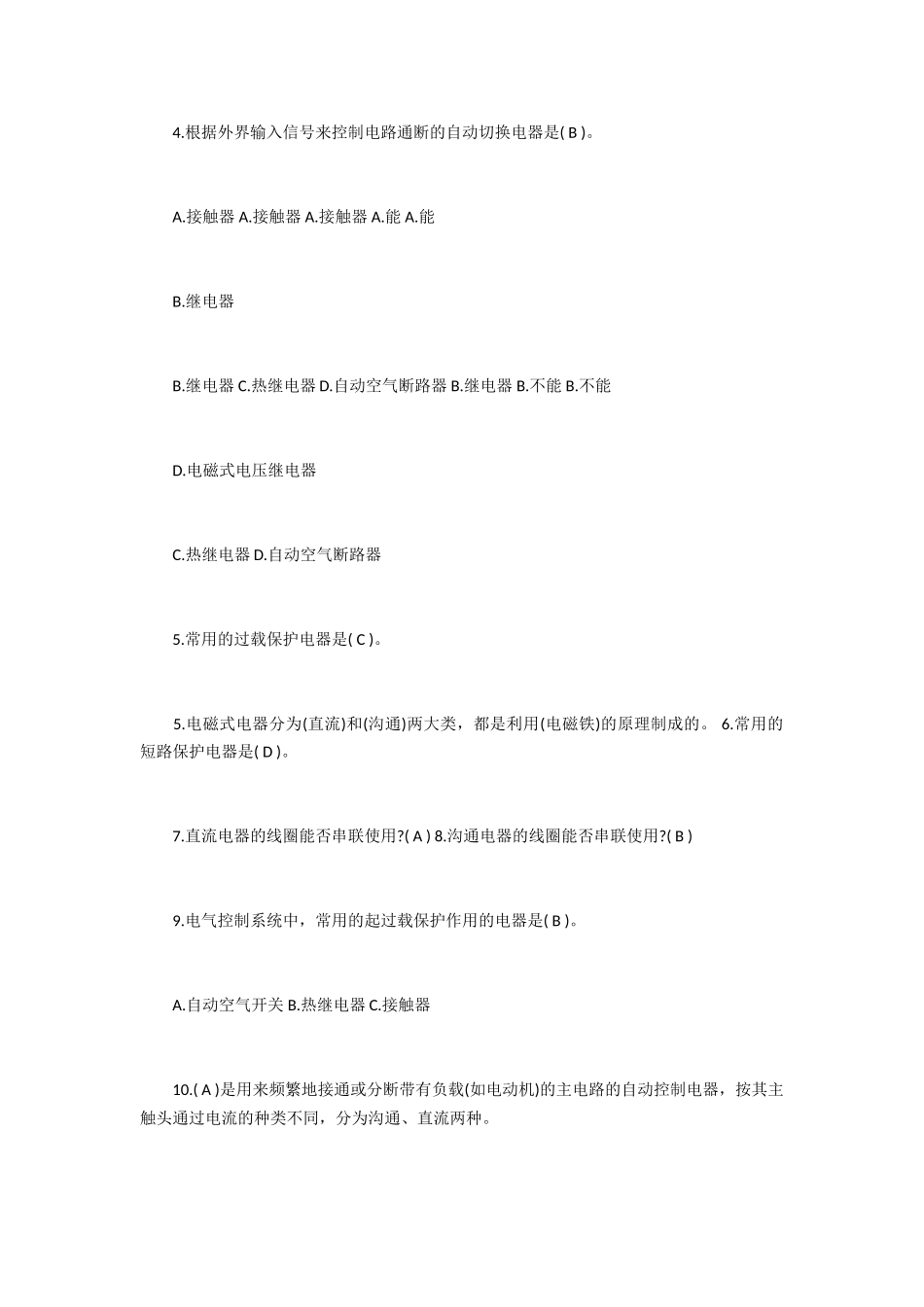

《电气控制》复习资料 一、填空题 1.按用途分类，低压电器分为(控制电器)、(主令电器)、(保护电器)、(配电电器)和(执行电器)。 2.按执行机能分类，低压电器分为(有触点)电器和(无触点)电器。 3.按工作原理分类，低压电器分为(电磁式电器)和(非电量控制电器)。 4.电磁机构由(吸引线圈)、(铁心)、(衔铁)等几部分组成。 6.刀开关接线时，电源进线应接在(静插座)一边的进线端，用电设备应接在(动触刀)一边的出线断。 7.使用铁壳开关时，外壳应可靠(接地)，防止以外漏电造成触电事故 8.接触器主要由(电磁系统)、(触点系统)、和(灭弧装置)组成。 9.(直流)接触器不会产生涡流和磁滞损耗，所以不发热。 10.继电器是一种根据(外界输入)信号来控制电路通断的自动切换电器。 11.继电器和接触器相比用于切换(小电流)的控制电路和保护电路，故继电器没有(灭弧)装置，也无(主辅)触点之分。 12.速度继电器主要用于笼型异步电动机的(反接)制动控制。 13.接近开关又称做(无触点)行程开关。 14.熔断器主要由(熔体)和(安装熔体的熔管)组成。 15.断路器主要由(触点)、(灭弧系统)和(脱扣器)组成。 16.常用的短路保护电器是(熔断器)和(自动空气断路器)。 17.常用的过载保护电器是(热继电器)。 18.PLC 的硬件是由(主机)、(I/O 扩展模块)和各种外部设备组成。 19.PLC 的软件系统由(系统程序)和(用户程序)组成。 20.PLC 执行程序的过程分为(输入采样或输入处理)、(程序执行)和(输出刷新或输出处理)三个阶段。 21.通常一条 PLC 指令由(步序号)、(助记符)和(元件号)三部分组成。 22.PLC 等效电路中的继电器并不是实际的继电器，为了将其与实际继电器区别，通常把它们称为(“软继电器”)。 23.状态转移图中，每一状态提供：(驱动负载)、(指定转换条件)、(置位新状态)三个功能。 二、选择题 1.接触器属于( A )电器。 A.有触点 B.无触点 2.吸引线圈的作用是将( A )。 A.电能转换为磁场能 A.直流接触器 B.磁场能转换为电能 B.沟通接触器 3.( A )不会产生涡流和磁滞损耗。 4.根据外界输入信号来控制电路通断的自动切换电器是( B )。 A.接触器 A.接触器 A.接触器 A.能 A.能 B.继电器 B.继电器 C.热继电器 D.自动空气断路器 B.继电器 B.不能 B.不能 D.电磁式电压继电器 C.热继电器 D.自动空气断路器 5.常用的过载保护电器是( C )。 5.电磁式电器分为(直流)和(沟通)两大类，都是利用(电磁铁)的原理制成的。 6.常...
