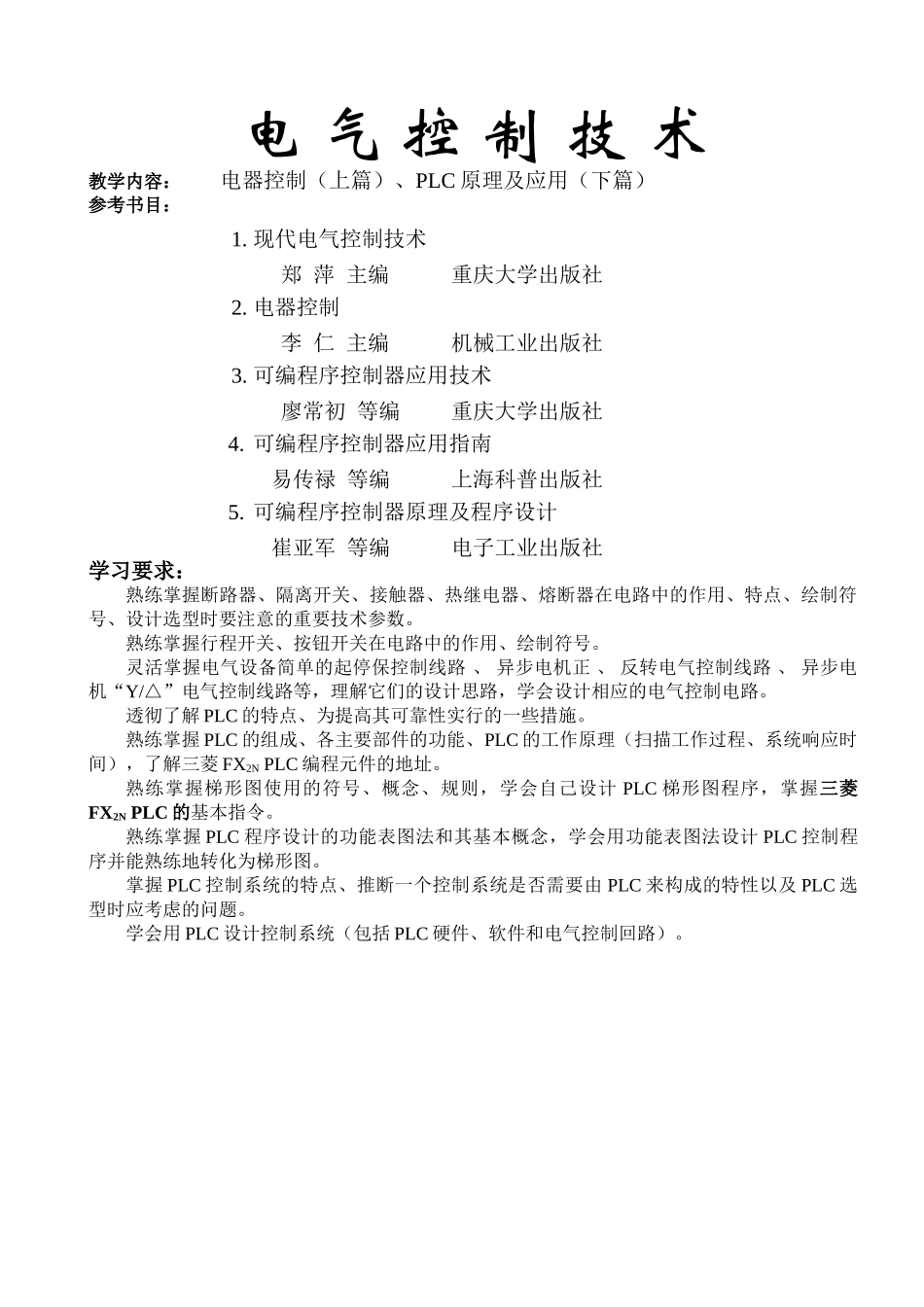

电 气 控 制 技 术教学内容：电器控制（上篇）、PLC 原理及应用（下篇）参考书目：1. 现代电气控制技术郑 萍 主编重庆大学出版社2. 电器控制李 仁 主编机械工业出版社3. 可编程序控制器应用技术廖常初 等编重庆大学出版社4. 可编程序控制器应用指南 易传禄 等编上海科普出版社5. 可编程序控制器原理及程序设计崔亚军 等编电子工业出版社学习要求：熟练掌握断路器、隔离开关、接触器、热继电器、熔断器在电路中的作用、特点、绘制符号、设计选型时要注意的重要技术参数。熟练掌握行程开关、按钮开关在电路中的作用、绘制符号。灵活掌握电气设备简单的起停保控制线路 、 异步电机正 、 反转电气控制线路 、 异步电机“Y/△”电气控制线路等，理解它们的设计思路，学会设计相应的电气控制电路。透彻了解 PLC 的特点、为提高其可靠性实行的一些措施。熟练掌握 PLC 的组成、各主要部件的功能、PLC 的工作原理（扫描工作过程、系统响应时间），了解三菱 FX2N PLC 编程元件的地址。熟练掌握梯形图使用的符号、概念、规则，学会自己设计 PLC 梯形图程序，掌握三菱FX2N PLC 的基本指令。熟练掌握 PLC 程序设计的功能表图法和其基本概念，学会用功能表图法设计 PLC 控制程序并能熟练地转化为梯形图。掌握 PLC 控制系统的特点、推断一个控制系统是否需要由 PLC 来构成的特性以及 PLC 选型时应考虑的问题。学会用 PLC 设计控制系统（包括 PLC 硬件、软件和电气控制回路）。312上篇 电器控制第一章． 常用低压电器及其符号低压电器（Low voltage Apparatus）通常指工作在交、直流电压 1200V 以下的电路中起通断、控制、保护和调节作用的电气设备。本章主要介绍常见的接触器、继电器、低压断路器、万能转换开关、熔断器等设备的基本结构、功能及工作原理。1.1 电器的作用与分类电器就是广义的电气设备。它可能很大、很复杂，比如一台彩色电视机或者一套自动化装置；它也可以很少、很简单，比如一个钮子开关或者一个熔断器。在工业意义上，电器是指能根据特定的信号和要求，自动或手动地接通或断开电路，断续或连续地改变电路参数，实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。电器的种类繁多，构造各异，通常按以下分类方法分为几类。① 按 电 压 等 级 分：高压电器（High-voltage Apparatus）、低压电器（Low-voltage Appara-tus）；② 按 所 控 制 的 对...
