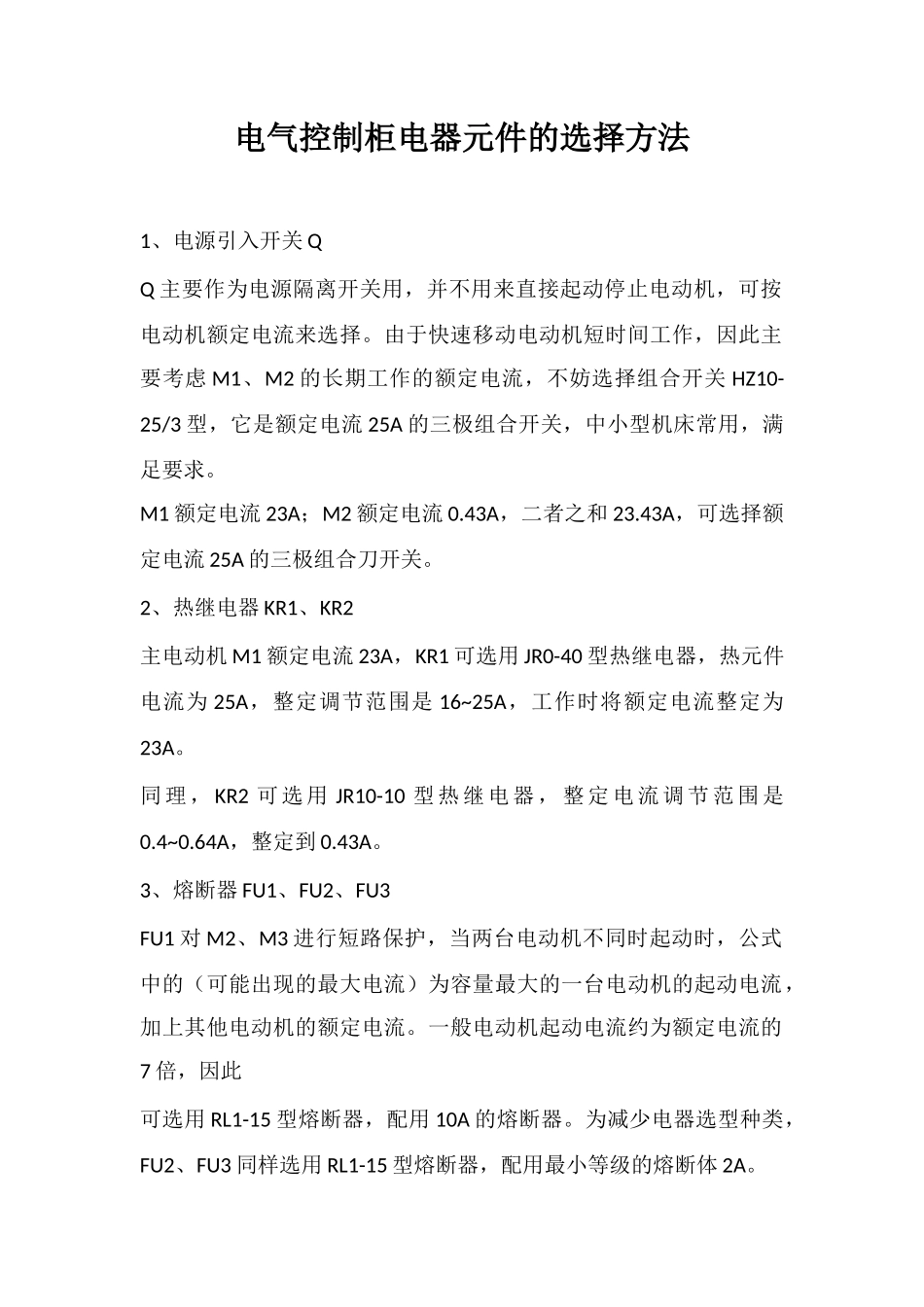

电气控制柜电器元件的选择方法

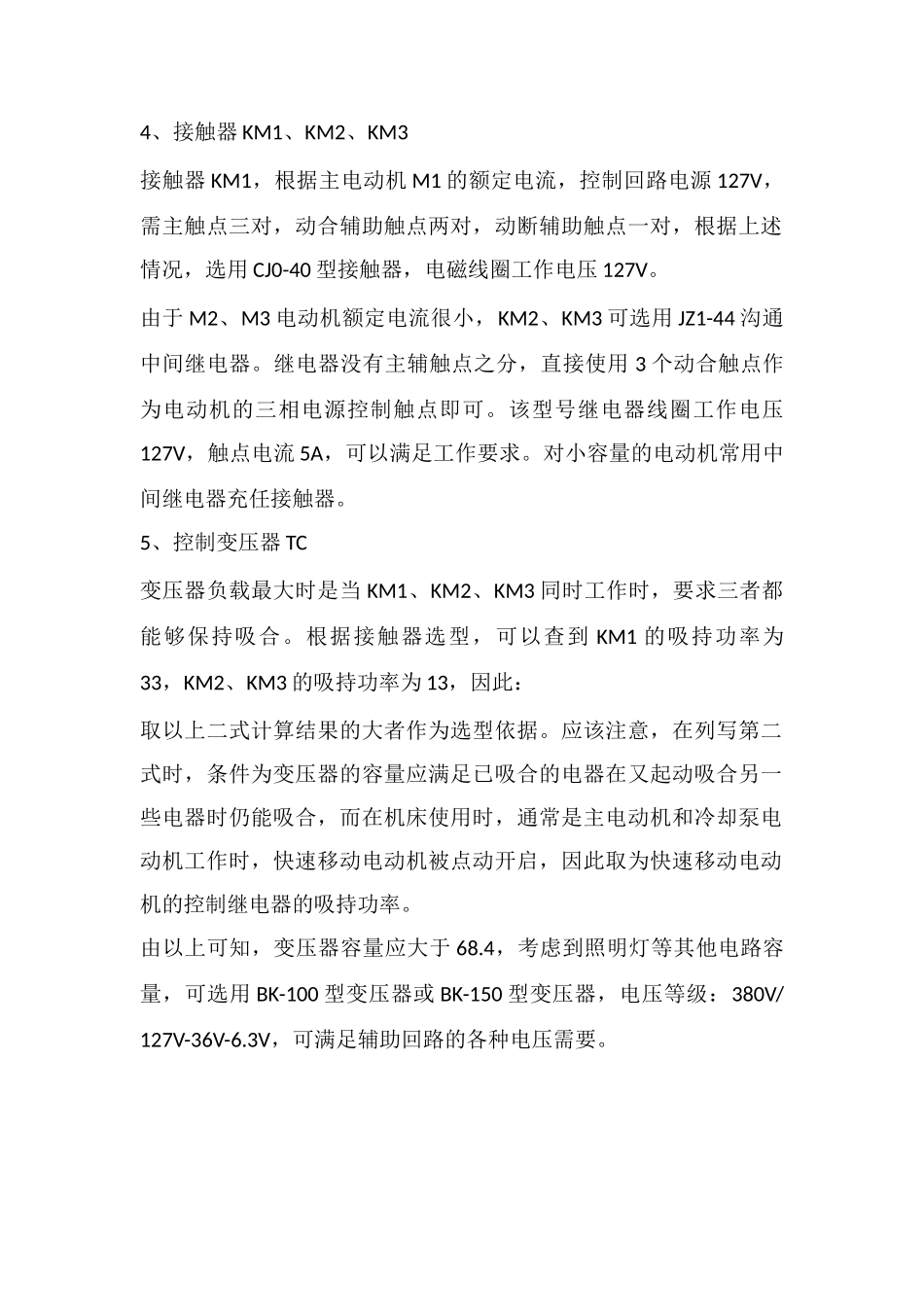

电气控制柜电器元件的选择方法1、电源引入开关 QQ 主要作为电源隔离开关用，并不用来直接起动停止电动机，可按电动机额定电流来选择。由于快速移动电动机短时间工作，因此主要考虑 M1、M2 的长期工作的额定电流，不妨选择组合开关 HZ10-25/3 型，它是额定电流 25A 的三极组合开关，中小型机床常用，满足要求。M1 额定电流 23A；M2 额定电流 0.43A，二者之和 23.43A，可选择额定电流 25A 的三极组合刀开关。2、热继电器 KR1、KR2主电动机 M1 额定电流 23A，KR1 可选用 JR0-40 型热继电器，热元件电流为 25A，整定调节范围是 16~25A，工作时将额定电流整定为23A。同理， KR2 可选用 JR10-10 型热继电器，整定电流调节范围是0.4~0.64A，整定到 0.43A。3、熔断器 FU1、FU2、FU3FU1 对 M2、M3 进行短路保护，当两台电动机不同时起动时，公式中的（可能出现的最大电流）为容量最大的一台电动机的起动电流，加上其他电动机的额定电流。一般电动机起动电流约为额定电流的7 倍，因此可选用 RL1-15 型熔断器，配用 10A 的熔断器。为减少电器选型种类，FU2、FU3 同样选用 RL1-15 型熔断器，配用最小等级的熔断体 2A。4、接触器 KM1、KM2、KM3接触器 KM1，根据主电动机 M1 的额定电流，控制回路电源 127V，需主触点三对，动合辅助触点两对，动断辅助触点一对，根据上述情况，选用 CJ0-40 型接触器，电磁线圈工作电压 127V。由于 M2、M3 电动机额定电流很小，KM2、KM3 可选用 JZ1-44 沟通中间继电器。继电器没有主辅触点之分，直接使用 3 个动合触点作为电动机的三相电源控制触点即可。该型号继电器线圈工作电压127V，触点电流 5A，可以满足工作要求。对小容量的电动机常用中间继电器充任接触器。5、控制变压器 TC变压器负载最大时是当 KM1、KM2、KM3 同时工作时，要求三者都能够保持吸合。根据接触器选型，可以查到 KM1 的吸持功率为33，KM2、KM3 的吸持功率为 13，因此：取以上二式计算结果的大者作为选型依据。应该注意，在列写第二式时，条件为变压器的容量应满足已吸合的电器在又起动吸合另一些电器时仍能吸合，而在机床使用时，通常是主电动机和冷却泵电动机工作时，快速移动电动机被点动开启，因此取为快速移动电动机的控制继电器的吸持功率。由以上可知，变压器容量应大于 68.4，考虑到照明灯等其他电路容量，可选用 BK-100 型变压器或 BK-150 型变压器，电压等级：380V/127V-36V-6.3V，可满足辅助回路的各种电压需要。
