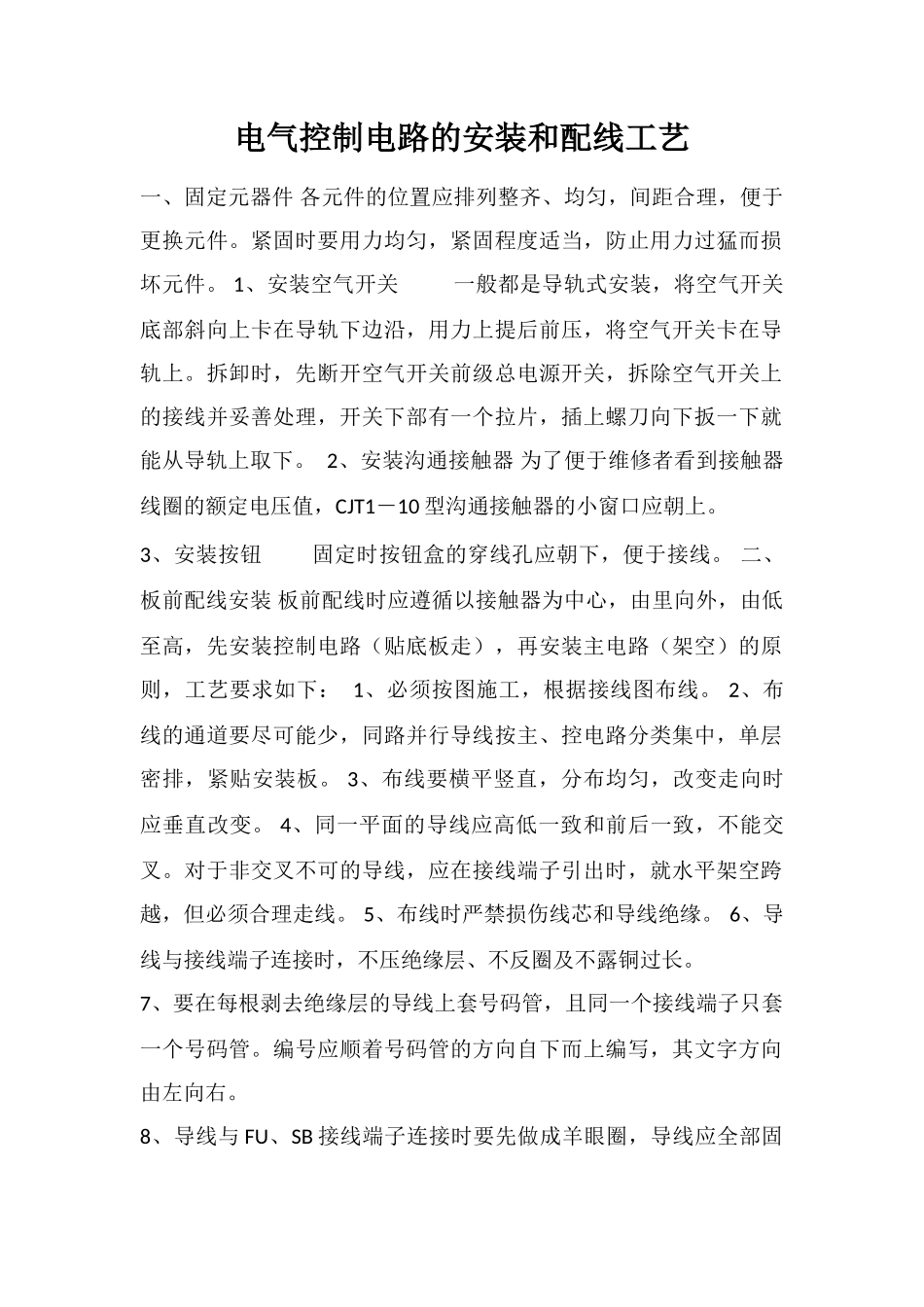

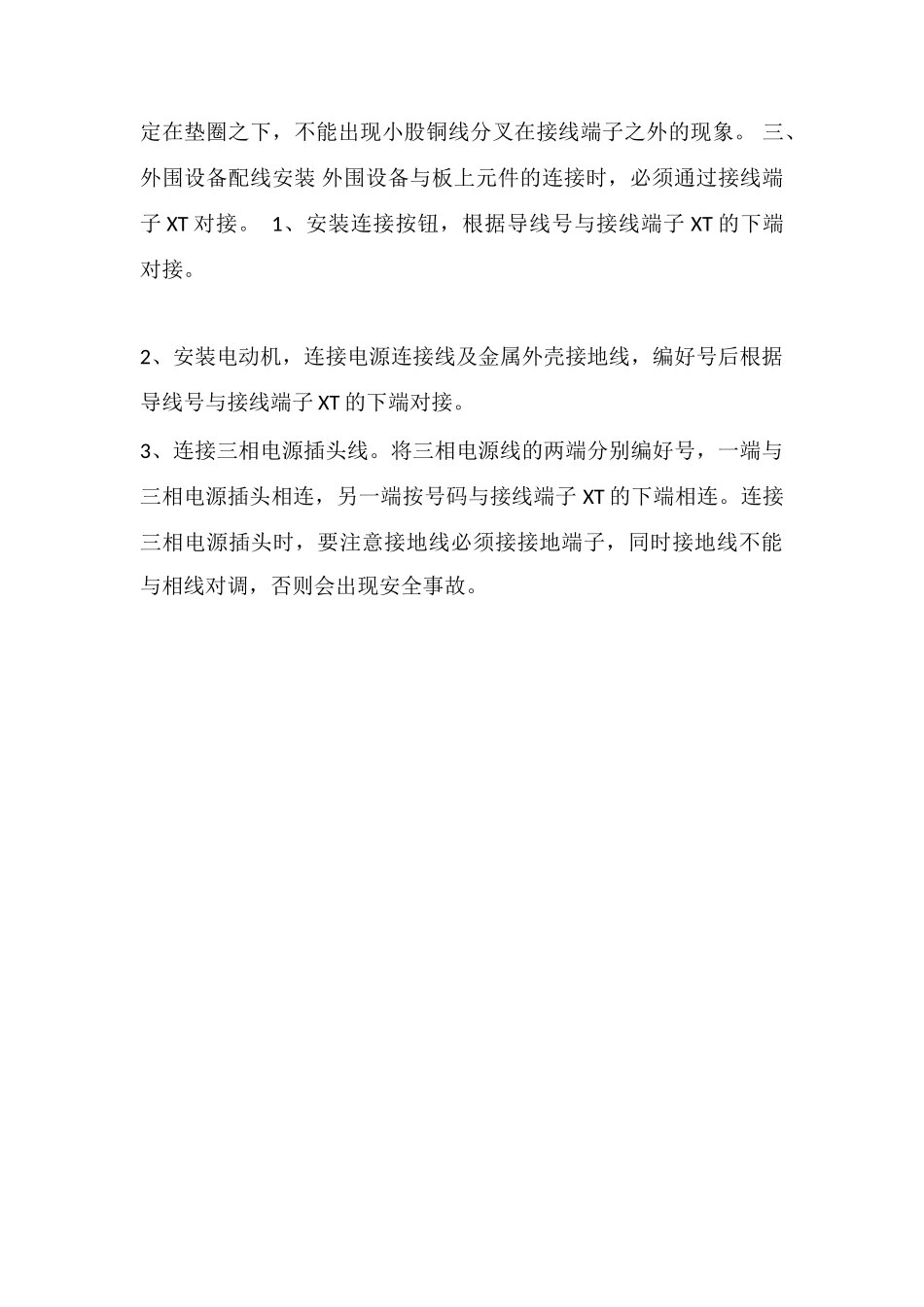

电气控制电路的安装和配线工艺一、固定元器件 各元件的位置应排列整齐、均匀，间距合理，便于更换元件。紧固时要用力均匀，紧固程度适当，防止用力过猛而损坏元件。 1、安装空气开关 一般都是导轨式安装，将空气开关底部斜向上卡在导轨下边沿，用力上提后前压，将空气开关卡在导轨上。拆卸时，先断开空气开关前级总电源开关，拆除空气开关上的接线并妥善处理，开关下部有一个拉片，插上螺刀向下扳一下就能从导轨上取下。 2、安装沟通接触器 为了便于维修者看到接触器线圈的额定电压值，CJT1－10 型沟通接触器的小窗口应朝上。3、安装按钮 固定时按钮盒的穿线孔应朝下，便于接线。 二、板前配线安装 板前配线时应遵循以接触器为中心，由里向外，由低至高，先安装控制电路（贴底板走），再安装主电路（架空）的原则，工艺要求如下： 1、必须按图施工，根据接线图布线。 2、布线的通道要尽可能少，同路并行导线按主、控电路分类集中，单层密排，紧贴安装板。 3、布线要横平竖直，分布均匀，改变走向时应垂直改变。 4、同一平面的导线应高低一致和前后一致，不能交叉。对于非交叉不可的导线，应在接线端子引出时，就水平架空跨越，但必须合理走线。 5、布线时严禁损伤线芯和导线绝缘。 6、导线与接线端子连接时，不压绝缘层、不反圈及不露铜过长。7、要在每根剥去绝缘层的导线上套号码管，且同一个接线端子只套一个号码管。编号应顺着号码管的方向自下而上编写，其文字方向由左向右。8、导线与 FU、SB 接线端子连接时要先做成羊眼圈，导线应全部固定在垫圈之下，不能出现小股铜线分叉在接线端子之外的现象。 三、外围设备配线安装 外围设备与板上元件的连接时，必须通过接线端子 XT 对接。 1、安装连接按钮，根据导线号与接线端子 XT 的下端对接。2、安装电动机，连接电源连接线及金属外壳接地线，编好号后根据导线号与接线端子 XT 的下端对接。3、连接三相电源插头线。将三相电源线的两端分别编好号，一端与三相电源插头相连，另一端按号码与接线端子 XT 的下端相连。连接三相电源插头时，要注意接地线必须接接地端子，同时接地线不能与相线对调，否则会出现安全事故。
