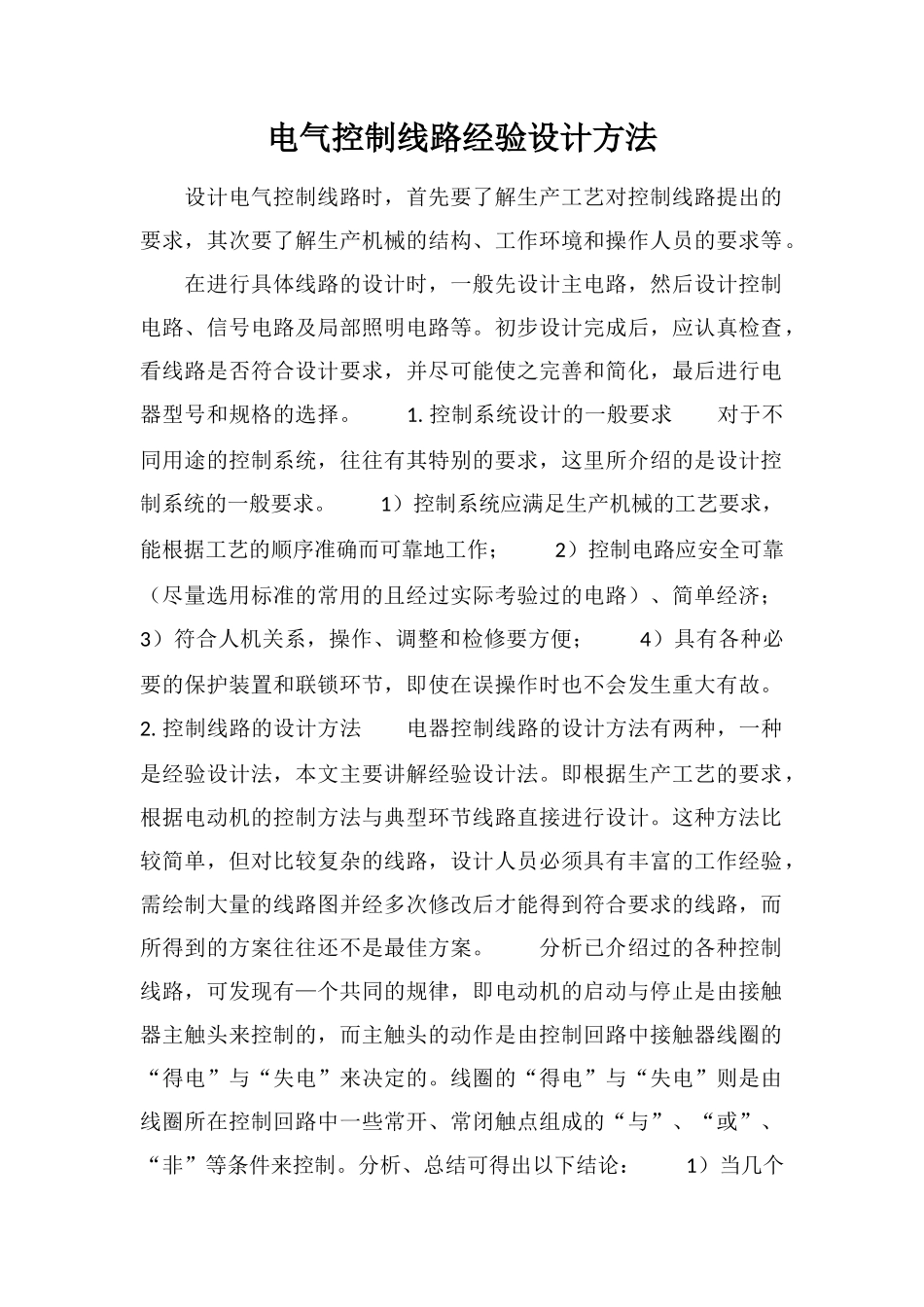

电气控制线路经验设计方法

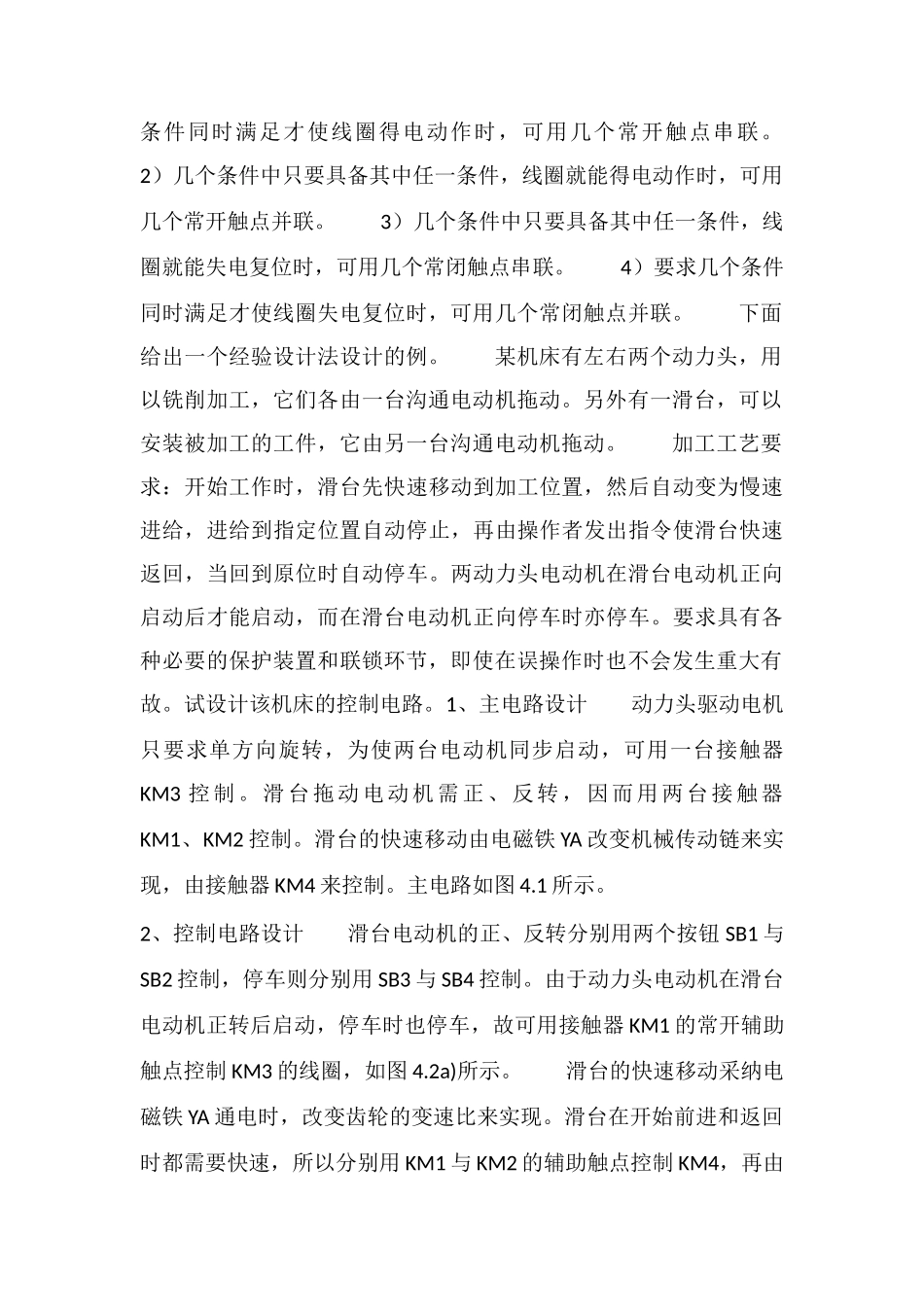

电气控制线路经验设计方法 设计电气控制线路时，首先要了解生产工艺对控制线路提出的要求，其次要了解生产机械的结构、工作环境和操作人员的要求等。 在进行具体线路的设计时，一般先设计主电路，然后设计控制电路、信号电路及局部照明电路等。初步设计完成后，应认真检查，看线路是否符合设计要求，并尽可能使之完善和简化，最后进行电器型号和规格的选择。 1. 控制系统设计的一般要求 对于不同用途的控制系统，往往有其特别的要求，这里所介绍的是设计控制系统的一般要求。 1）控制系统应满足生产机械的工艺要求，能根据工艺的顺序准确而可靠地工作； 2）控制电路应安全可靠（尽量选用标准的常用的且经过实际考验过的电路）、简单经济； 3）符合人机关系，操作、调整和检修要方便； 4）具有各种必要的保护装置和联锁环节，即使在误操作时也不会发生重大有故。 2. 控制线路的设计方法 电器控制线路的设计方法有两种，一种是经验设计法，本文主要讲解经验设计法。即根据生产工艺的要求，根据电动机的控制方法与典型环节线路直接进行设计。这种方法比较简单，但对比较复杂的线路，设计人员必须具有丰富的工作经验，需绘制大量的线路图并经多次修改后才能得到符合要求的线路，而所得到的方案往往还不是最佳方案。 分析已介绍过的各种控制线路，可发现有—个共同的规律，即电动机的启动与停止是由接触器主触头来控制的，而主触头的动作是由控制回路中接触器线圈的“得电”与“失电”来决定的。线圈的“得电”与“失电”则是由线圈所在控制回路中一些常开、常闭触点组成的“与”、“或”、“非”等条件来控制。分析、总结可得出以下结论： 1）当几个条件同时满足才使线圈得电动作时，可用几个常开触点串联。 2）几个条件中只要具备其中任一条件，线圈就能得电动作时，可用几个常开触点并联。 3）几个条件中只要具备其中任一条件，线圈就能失电复位时，可用几个常闭触点串联。 4）要求几个条件同时满足才使线圈失电复位时，可用几个常闭触点并联。 下面给出一个经验设计法设计的例。 某机床有左右两个动力头，用以铣削加工，它们各由一台沟通电动机拖动。另外有一滑台，可以安装被加工的工件，它由另一台沟通电动机拖动。 加工工艺要求：开始工作时，滑台先快速移动到加工位置，然后自动变为慢速进给，进给到指定位置自动停止，再由操作者发出指令使滑台快速返回，当回到原位时自动停车。两动力头电动机在滑台电动机正向启动后才能...
