电气系统调试方案1

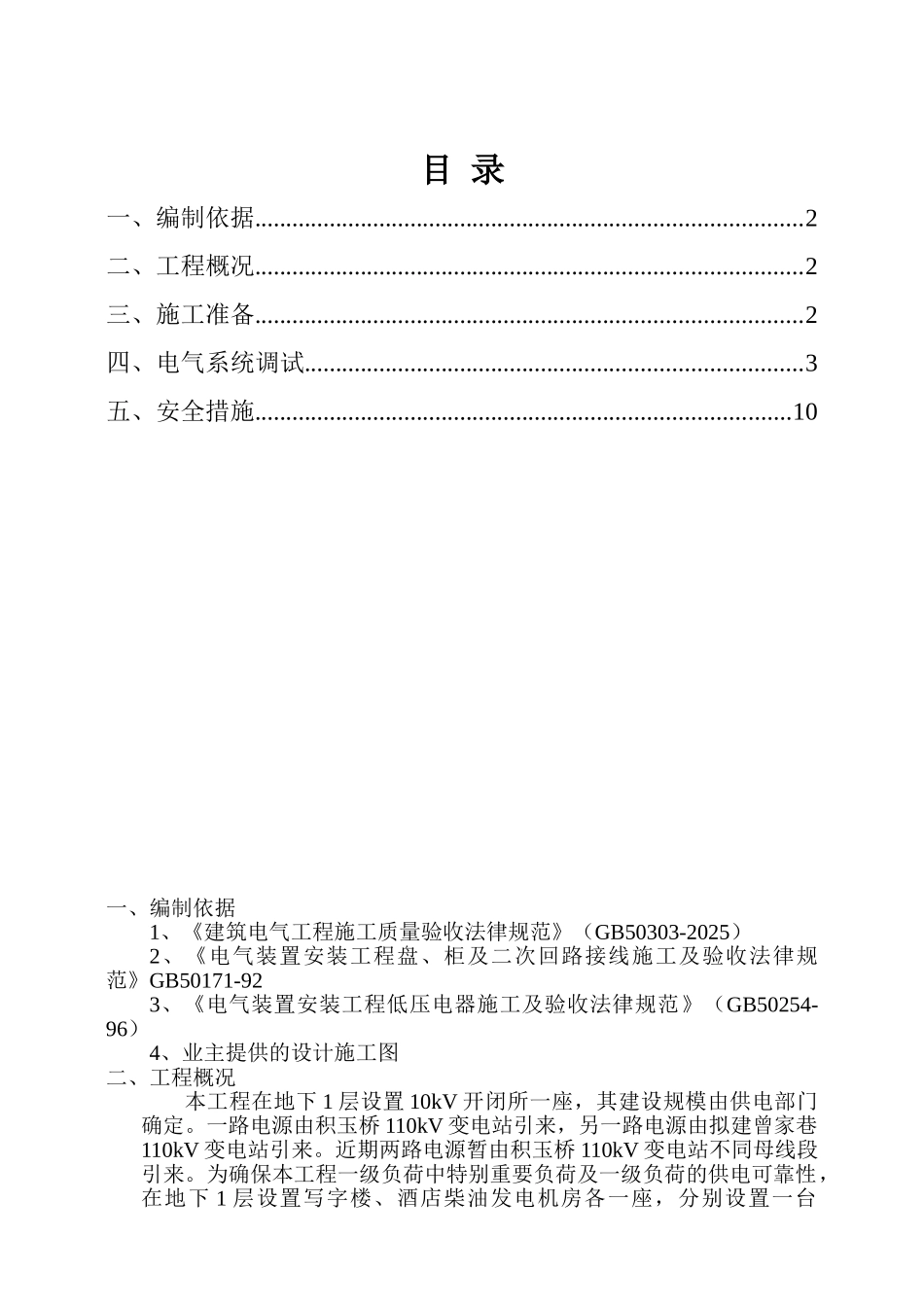

目 录一、编制依据........................................................................................2二、工程概况........................................................................................2三、施工准备........................................................................................2四、电气系统调试................................................................................3五、安全措施......................................................................................10一、编制依据1、《建筑电气工程施工质量验收法律规范》（GB50303-2025）2、《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》GB50171-923、《电气装置安装工程低压电器施工及验收法律规范》（GB50254-96）4、业主提供的设计施工图二、工程概况本工程在地下 1 层设置 10kV 开闭所一座，其建设规模由供电部门确定。一路电源由积玉桥 110kV 变电站引来，另一路电源由拟建曾家巷110kV 变电站引来。近期两路电源暂由积玉桥 110kV 变电站不同母线段引来。为确保本工程一级负荷中特别重要负荷及一级负荷的供电可靠性，在地下 1 层设置写字楼、酒店柴油发电机房各一座，分别设置一台1000kVA 及 1250kVA 的应急自启动柴油发电机组，作为自备应急电源.低压配电系统采纳 220/380V 放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负采纳放射式供电；对于照明及一般负荷采纳树干式与放射式相结合的供电方式。本项目的防雷类别属于第二类。接闪器：在屋顶采纳 Φ12 镀锌圆钢作避雷带;引下线利用建筑物钢筋混凝土柱子内 2 根 Ø16 以上主筋通长焊接作为引下线，为防止侧向雷击，45m 以上每三层设均压环。本工程低压配电系统的接地型式为 TN-S 系统。筑物四角的外墙引下线在室外地面上 0.5m 处设测试卡子。三、施工准备（一）施工组织关系：参加机电调试的工作人员及单位组成：甲方代表：鲁兵监理代表：张志忠安装调试总负责人：陈贵平安装调试人员：陈贵平、李斌、张龙波、邹小根、调试班组人员参加调试人员必须服从调试总负责人统一指挥，不得擅自操作、不得随意改动。甲方组织相关配电箱（柜）及各设备厂家技术人员配合参加系统调试工作。（二）技术组织：1、调试负责人组织相关人员学习和审查图纸资料； 2、组织调试人员对调试系统及设备有关技术学习； 3、工长...
