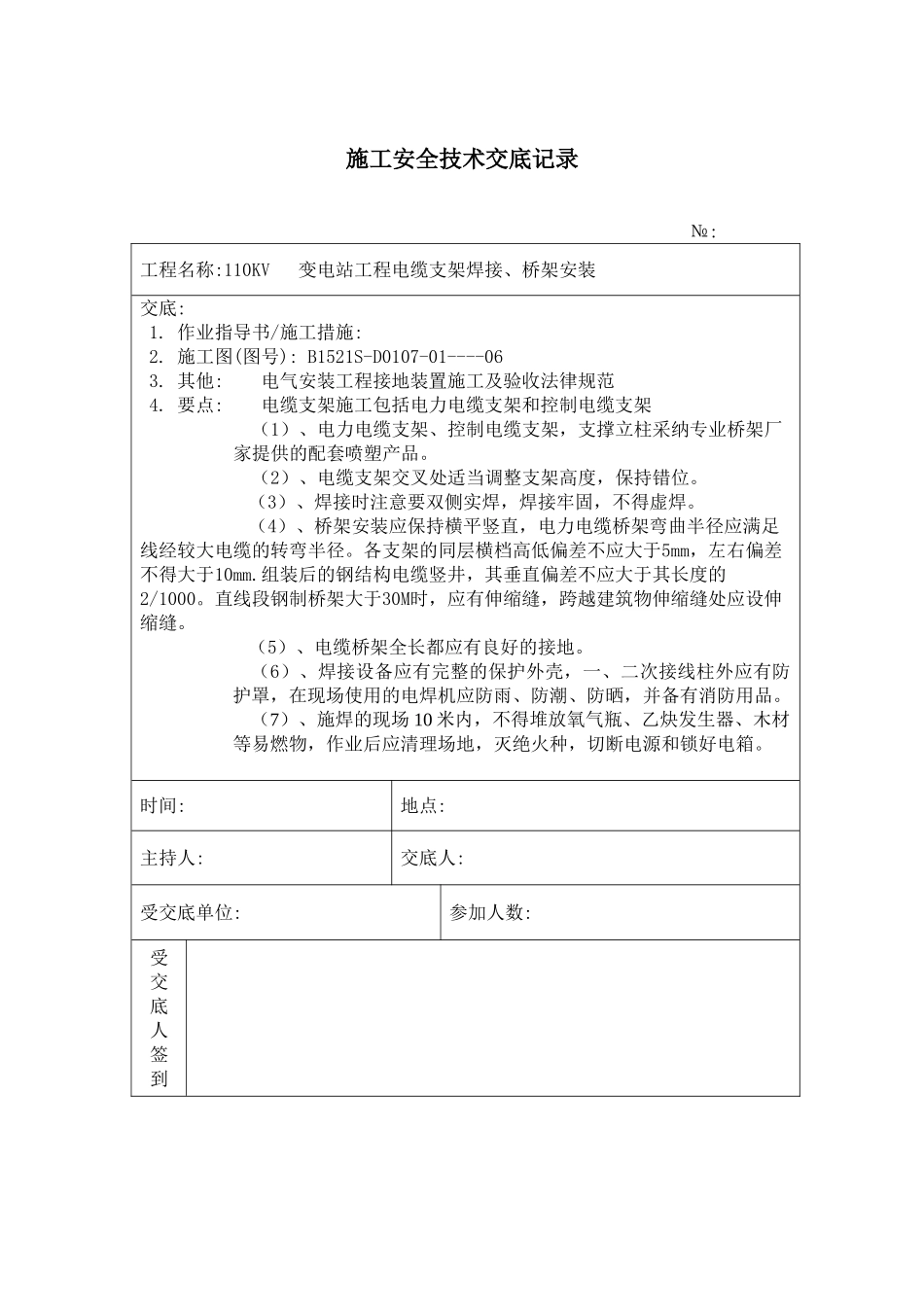

施工安全技术交底记录 №: 工程名称:110KV 变电站工程电缆支架焊接、桥架安装交底:1. 作业指导书/施工措施: 2. 施工图(图号): B1521S-D0107-01----063. 其他: 电气安装工程接地装置施工及验收法律规范4. 要点: 电缆支架施工包括电力电缆支架和控制电缆支架 （1）、电力电缆支架、控制电缆支架，支撑立柱采纳专业桥架厂家提供的配套喷塑产品。（2）、电缆支架交叉处适当调整支架高度，保持错位。（3）、焊接时注意要双侧实焊，焊接牢固，不得虚焊。（4）、桥架安装应保持横平竖直，电力电缆桥架弯曲半径应满足线经较大电缆的转弯半径。各支架的同层横档高低偏差不应大于5mm，左右偏差不得大于10mm.组装后的钢结构电缆竖井，其垂直偏差不应大于其长度的2/1000。直线段钢制桥架大于30M时，应有伸缩缝，跨越建筑物伸缩缝处应设伸缩缝。（5）、电缆桥架全长都应有良好的接地。（6）、焊接设备应有完整的保护外壳，一、二次接线柱外应有防护罩，在现场使用的电焊机应防雨、防潮、防晒，并备有消防用品。（7）、施焊的现场 10 米内，不得堆放氧气瓶、乙炔发生器、木材等易燃物，作业后应清理场地，灭绝火种，切断电源和锁好电箱。时间: 地点: 主持人: 交底人: 受交底单位: 参加人数: 受交底人签到
