电路分析实验报告-第一次

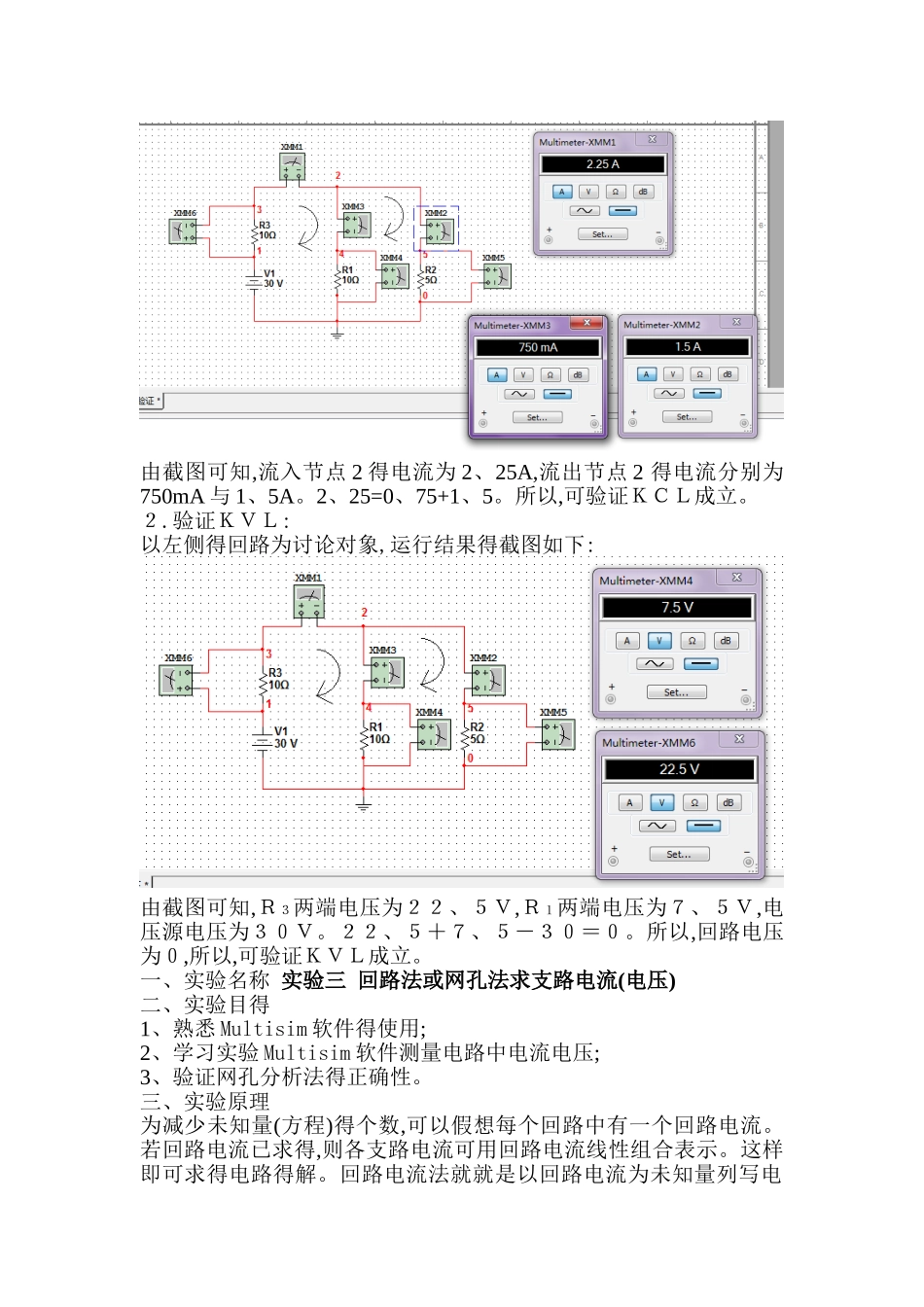

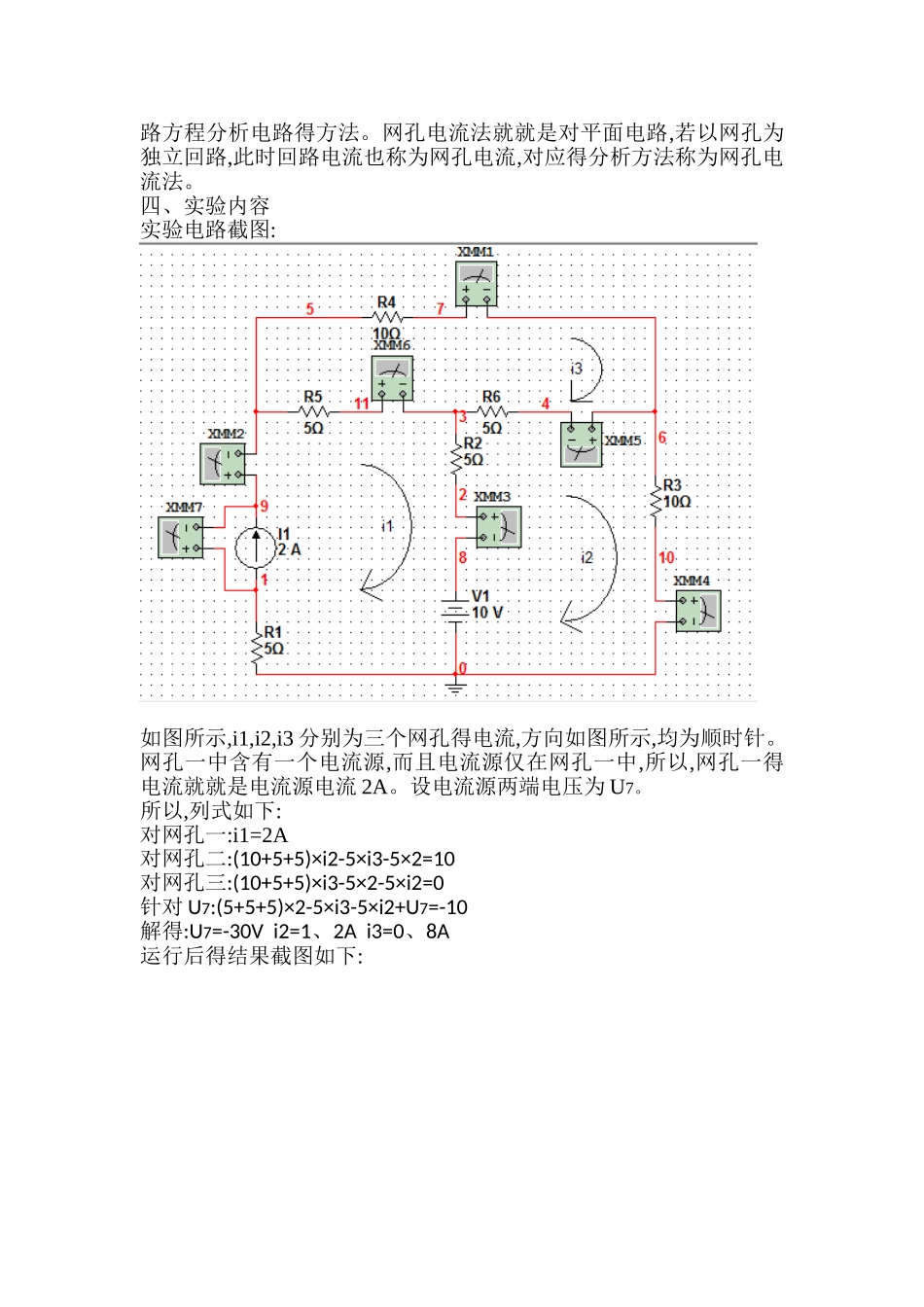

电路分析实验报告 实验报告(二、三)一、实验名称 实验二 KCL 与 KVL 得验证二、实验目得1、熟悉 Multisim 软件得使用;2、学习实验 Multisim 软件测量电路中电流电压;3、验证基尔霍夫定理得正确性。三、实验原理KCL 为任一时刻,流出某个节点得电流得代数与恒等于零,流入任一封闭面得电流代数与总等于零。且规定规定:流出节点得电流为正,流入节点得电流为负。KVL 为任一时刻,沿任意回路巡行,所有支路电压降之与为零。且各元件取号根据遇电压降取“+”,遇电压升取“-”得方式。沿顺时针方向绕行电压总与为 0。电路中任意两点间得电压等于两点间任一条路径经过得各元件电压降得代数与。四、实验内容电路图截图:1.验证 KCL:以节点 2 为讨论节点,电流表 1、3、5 得运行结果截图如下:由截图可知,流入节点 2 得电流为 2、25A,流出节点 2 得电流分别为750mA 与 1、5A。2、25=0、75+1、5。所以,可验证ＫＣＬ成立。２.验证ＫＶＬ:以左侧得回路为讨论对象,运行结果得截图如下:由截图可知,Ｒ３两端电压为２２、５Ｖ,Ｒ１两端电压为７、５Ｖ,电压源电压为３０Ｖ。２２、５＋７、５－３０＝０。所以,回路电压为０,所以,可验证ＫＶＬ成立。一、实验名称 实验三 回路法或网孔法求支路电流(电压)二、实验目得1、熟悉 Multisim 软件得使用;2、学习实验 Multisim 软件测量电路中电流电压;3、验证网孔分析法得正确性。三、实验原理为减少未知量(方程)得个数,可以假想每个回路中有一个回路电流。若回路电流已求得,则各支路电流可用回路电流线性组合表示。这样即可求得电路得解。回路电流法就就是以回路电流为未知量列写电路方程分析电路得方法。网孔电流法就就是对平面电路,若以网孔为独立回路,此时回路电流也称为网孔电流,对应得分析方法称为网孔电流法。四、实验内容实验电路截图:如图所示,i1,i2,i3 分别为三个网孔得电流,方向如图所示,均为顺时针。网孔一中含有一个电流源,而且电流源仅在网孔一中,所以,网孔一得电流就就是电流源电流 2A。设电流源两端电压为 U7。所以,列式如下:对网孔一:i1=2A 对网孔二:(10+5+5)×i2-5×i3-5×2=10对网孔三:(10+5+5)×i3-5×2-5×i2=0针对 U7:(5+5+5)×2-5×i3-5×i2+U7=-10解得:U7=-30V i2=1、2A i3=0、8A运行后得结果截图如下:与上面解得得数值相同,所以,可验证网孔法分析电流成立。心得体会: 通过这次实验,对 KCL、KVL 定律以及网孔法分析电路有了更深得认识,以前做别得学科得实验得时候...
