电路实验 报告册

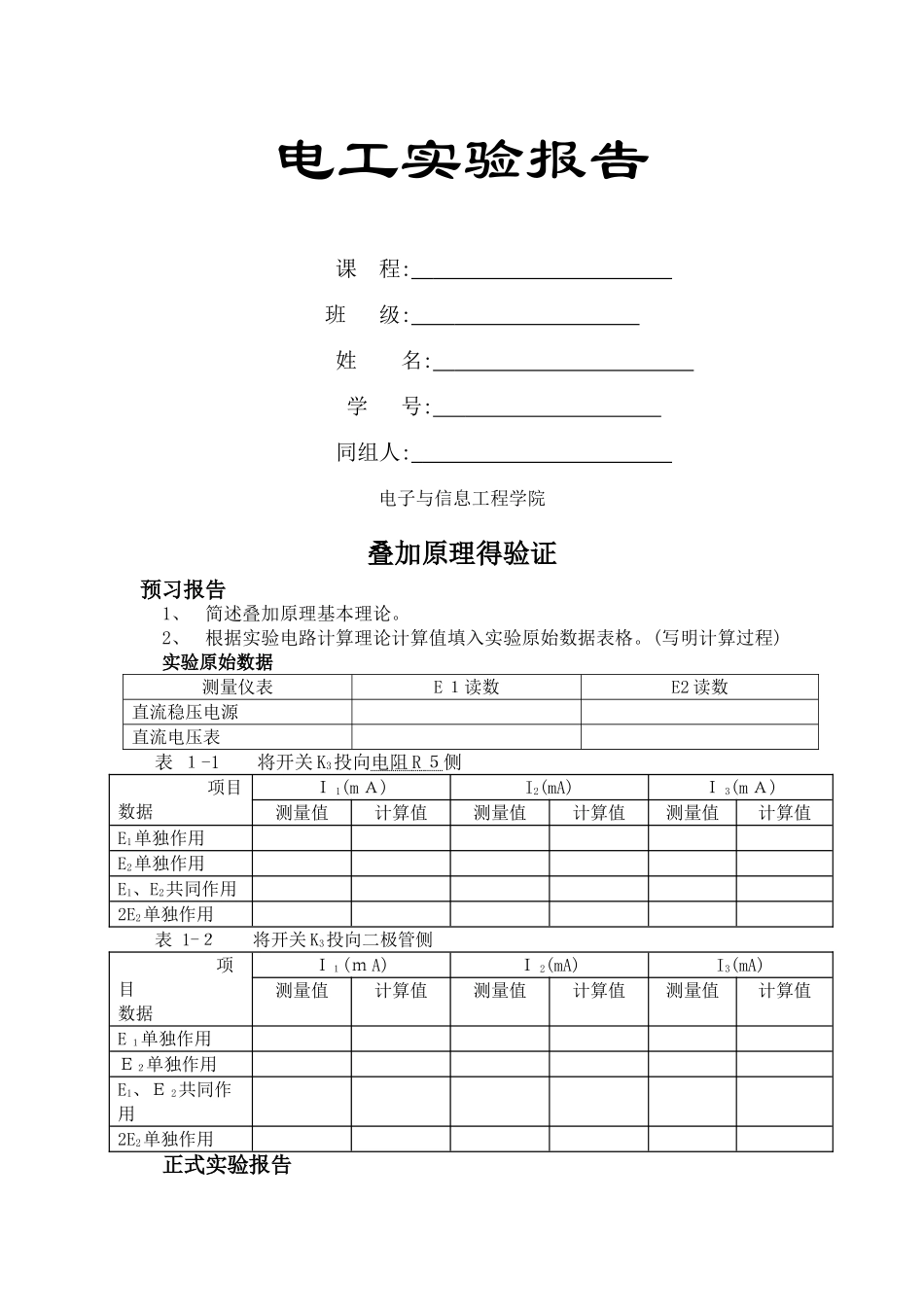

电工实验报告 课 程: 班 级: 姓 名: 学 号: 同组人: 电子与信息工程学院叠加原理得验证预习报告1、简述叠加原理基本理论。2、根据实验电路计算理论计算值填入实验原始数据表格。(写明计算过程)实验原始数据测量仪表E １读数E2 读数直流稳压电源直流电压表表 １-1 将开关 K3投向电阻 R ５ 侧 项目数据Ｉ 1(m Ａ)I2(mA)Ｉ 3(m Ａ)测量值计算值测量值计算值测量值计算值E1单独作用E2单独作用E1、E2共同作用2E2单独作用表 1-２ 将开关 K3投向二极管侧 项目数据Ｉ１(ｍ A)Ｉ 2(mA)I3(mA)测量值计算值测量值计算值测量值计算值E １单独作用Ｅ２单独作用E1、Ｅ 2共同作用2E2单独作用正式实验报告一. 实验目得1、通过实验验证线性电路叠加原理得正确性。2、进一步加深理解线性电路得叠加性与齐次性。二、 实验设备三、 实验原理四、 实验内容及步骤(画出实验电路图)五、 实验数据处理及分析测量仪表E1 读数E2 读数直流稳压电源直流电压表表 1-1 将开关 K3投向电阻 R5 侧 项目数据Ｉ 1(ｍ A)I ２(m Ａ)I3(mA)测量值计算值测量值计算值测量值计算值E1单独作用Ｅ 2单独作用Ｅ 1、E2共同作用２ E2单独作用表 1-2 将开关 K ３投向二极管侧 项目数据I1(mA)I2(m Ａ)I3(mA)测量值计算值测量值计算值测量值计算值E1单独作用E2单独作用E1、E2共同作用２Ｅ 2单独作用1.根据实验数据表格,进行分析、比较,归纳、总结实验结论。2.通过实验步骤５及分析数据表格 1—2,您能得出什么样得结论?3.实验心得体会及其她、六、 思考题1.在验证叠加原理时,假如电源内阻不能忽略,实验该如何进行？２.叠加原理得使用条件就是什么?戴维南定理预习报告１、在求戴维南等效电路时,作短路试验,测 Isc 得条件就是什么？在本实验中可否直接作负载短路实验?请实验前对线路 2-1(a)预先作好计算,以便调整实验线路及测量时可准确地选取电表得量程。2.说明测有源二端网络开路电压及等效内阻得几种方法, 并比较其优缺点。实验原始数据表 2—1 有源二端网络外特性测试RL(Ω)6０0UL(V)IL(ｍ A) 有源二端网络得等效参数测量值计算值U ＯＣ(V)Ｒ 0(Ω) 表 ２－2 等效电路外特性测试ＲＬ(Ω)6００UL(V)I Ｌ(m Ａ)正式实验报告一。实验目得1.验证戴维南定理得正确性,加深对该定理得理解。2。掌握测量有源二端网络等效参数得一般方法。二. 实验设备三. 实验原理四。 实验内容及步骤五。实验数据处理及分析表 2—１ 有源...
