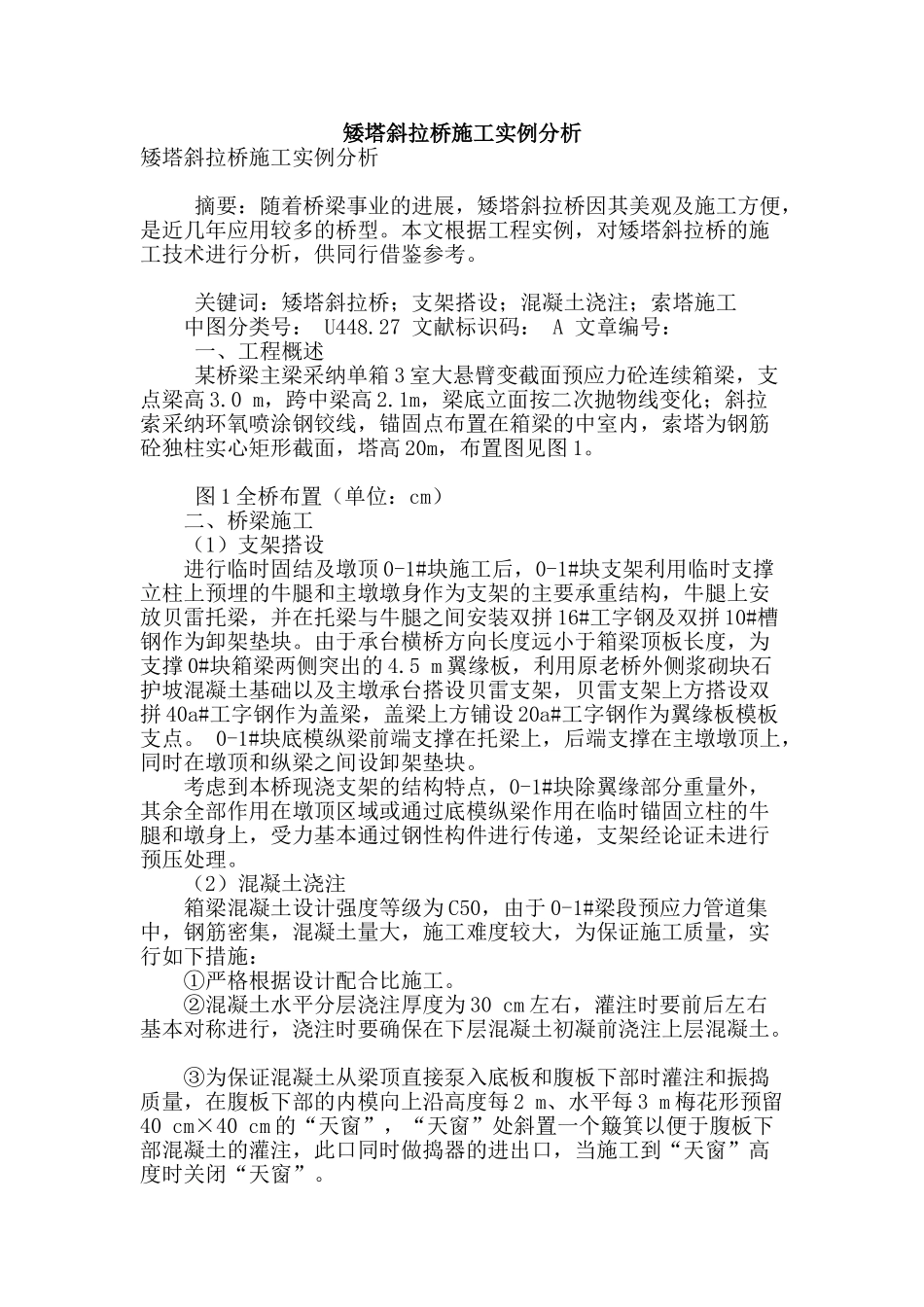

矮塔斜拉桥施工实例分析矮塔斜拉桥施工实例分析 摘要：随着桥梁事业的进展，矮塔斜拉桥因其美观及施工方便，是近几年应用较多的桥型。本文根据工程实例，对矮塔斜拉桥的施工技术进行分析，供同行借鉴参考。 关键词：矮塔斜拉桥；支架搭设；混凝土浇注；索塔施工 中图分类号： U448.27 文献标识码： A 文章编号： 一、工程概述 某桥梁主梁采纳单箱 3 室大悬臂变截面预应力砼连续箱梁，支点梁高 3.0 m，跨中梁高 2.1m，梁底立面按二次抛物线变化；斜拉索采纳环氧喷涂钢铰线，锚固点布置在箱梁的中室内，索塔为钢筋砼独柱实心矩形截面，塔高 20m，布置图见图 1。 图 1 全桥布置（单位：cm） 二、桥梁施工 （1）支架搭设 进行临时固结及墩顶 0-1#块施工后，0-1#块支架利用临时支撑立柱上预埋的牛腿和主墩墩身作为支架的主要承重结构，牛腿上安放贝雷托梁，并在托梁与牛腿之间安装双拼 16#工字钢及双拼 10#槽钢作为卸架垫块。由于承台横桥方向长度远小于箱梁顶板长度，为支撑 0#块箱梁两侧突出的 4.5 m 翼缘板，利用原老桥外侧浆砌块石护坡混凝土基础以及主墩承台搭设贝雷支架，贝雷支架上方搭设双拼 40a#工字钢作为盖梁，盖梁上方铺设 20a#工字钢作为翼缘板模板支点。 0-1#块底模纵梁前端支撑在托梁上，后端支撑在主墩墩顶上，同时在墩顶和纵梁之间设卸架垫块。 考虑到本桥现浇支架的结构特点，0-1#块除翼缘部分重量外，其余全部作用在墩顶区域或通过底模纵梁作用在临时锚固立柱的牛腿和墩身上，受力基本通过钢性构件进行传递，支架经论证未进行预压处理。 （2）混凝土浇注 箱梁混凝土设计强度等级为 C50，由于 0-1#梁段预应力管道集中，钢筋密集，混凝土量大，施工难度较大，为保证施工质量，实行如下措施： ①严格根据设计配合比施工。 ②混凝土水平分层浇注厚度为 30 cm 左右，灌注时要前后左右基本对称进行，浇注时要确保在下层混凝土初凝前浇注上层混凝土。 ③为保证混凝土从梁顶直接泵入底板和腹板下部时灌注和振捣质量，在腹板下部的内模向上沿高度每 2 m、水平每 3 m 梅花形预留40 cm×40 cm 的“天窗”，“天窗”处斜置一个簸箕以便于腹板下部混凝土的灌注，此口同时做捣器的进出口，当施工到“天窗”高度时关闭“天窗”。 ④混凝土采纳插入式振动器振捣。底板、隔墙等较厚部位采纳70 型，腹板部位采纳 50 型，锚垫板后等钢筋较密部位采纳 30 型。振捣器要“快插慢拔”，插入点要均...
