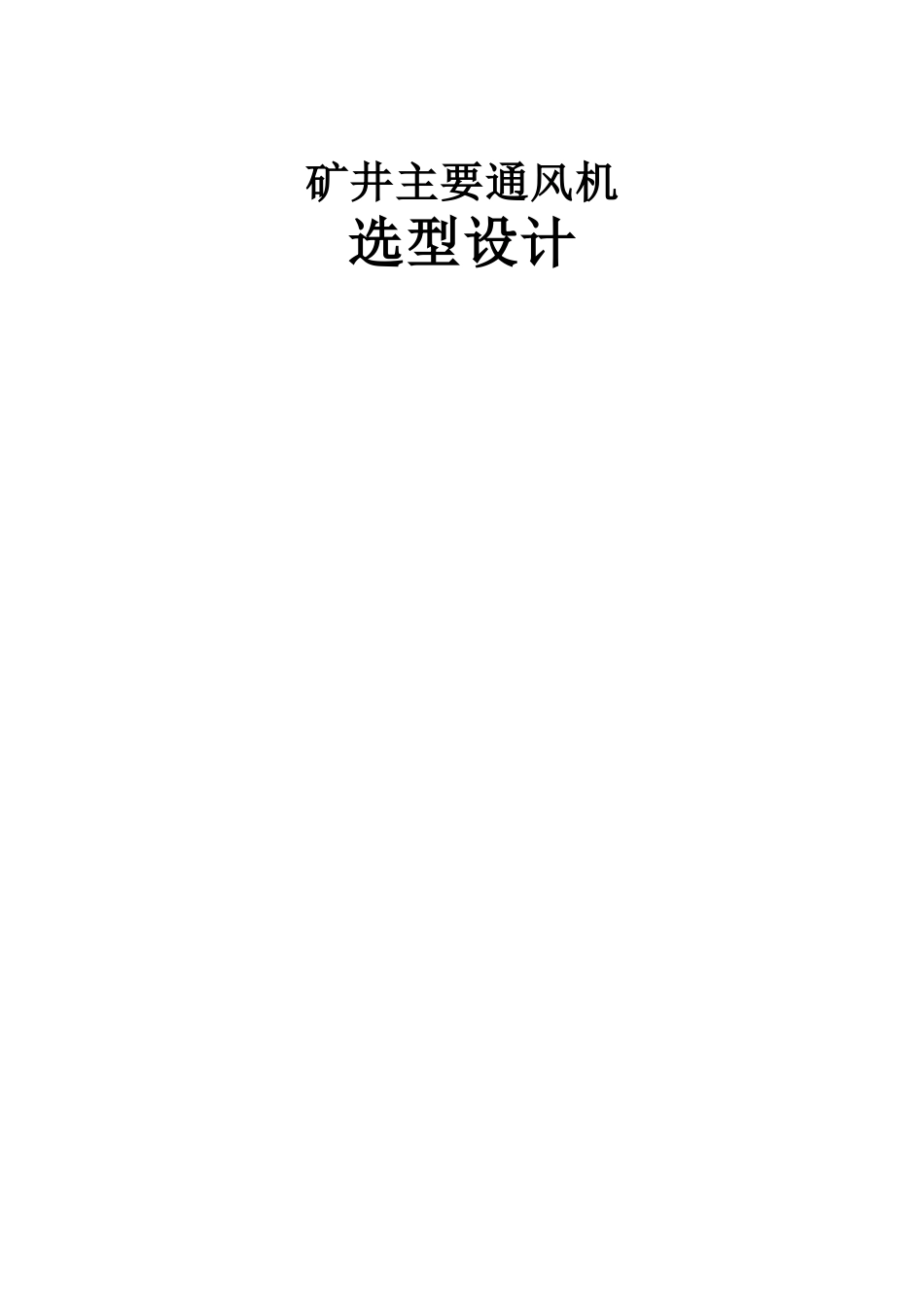

矿井主要通风机选型设计

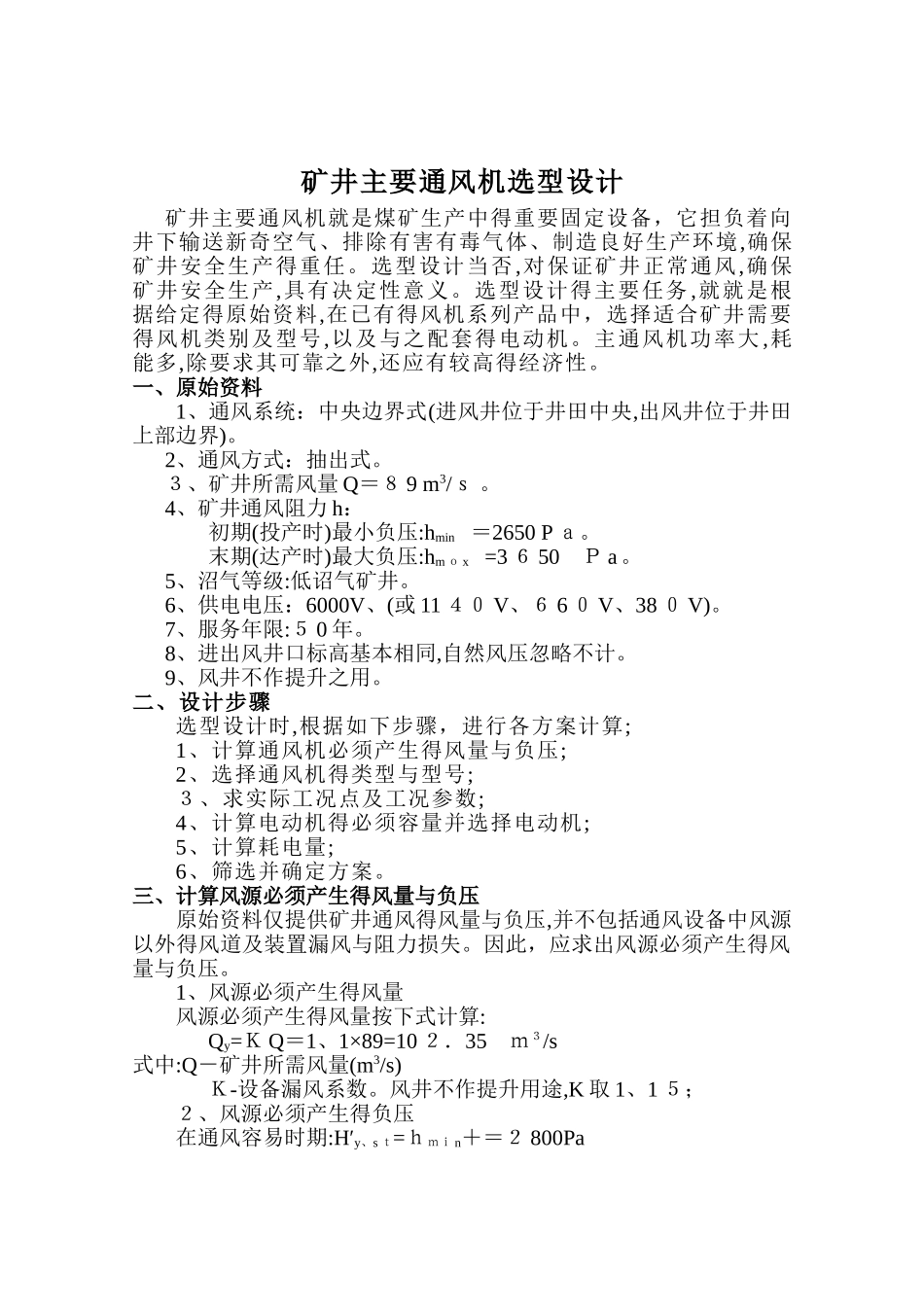

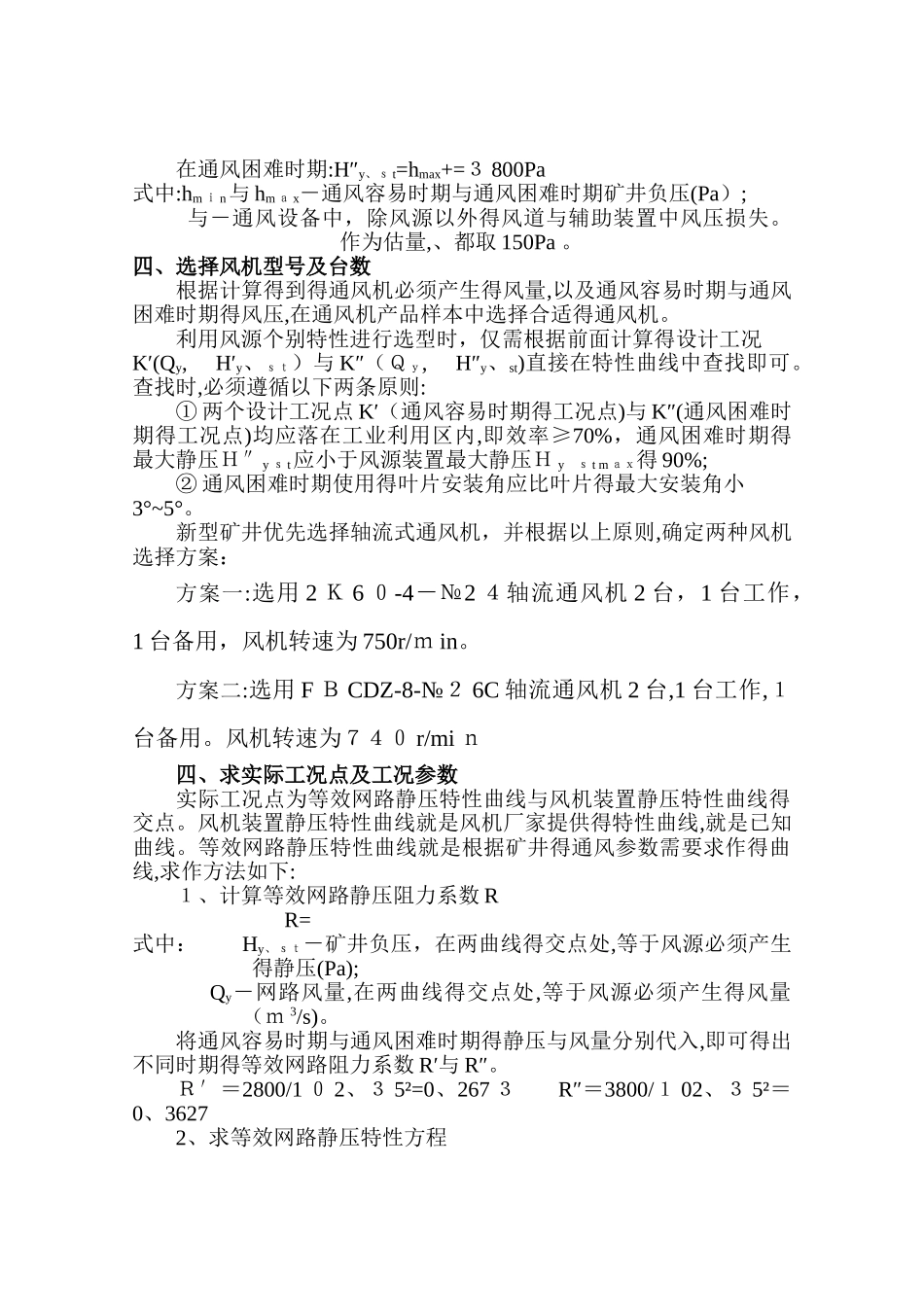

矿井主要通风机选型设计矿井主要通风机选型设计矿井主要通风机就是煤矿生产中得重要固定设备，它担负着向井下输送新奇空气、排除有害有毒气体、制造良好生产环境,确保矿井安全生产得重任。选型设计当否 ,对保证矿井正常通风,确保矿井安全生产,具有决定性意义。选型设计得主要任务 ,就就是根据给定得原始资料,在已有得风机系列产品中，选择适合矿井需要得风机类别及型号,以及与之配套得电动机。主通风机功率大 ,耗能多,除要求其可靠之外,还应有较高得经济性。一、原始资料1、通风系统：中央边界式(进风井位于井田中央,出风井位于井田上部边界)。2、通风方式：抽出式。３、矿井所需风量 Q＝８ 9 m3/ｓ 。4、矿井通风阻力 h：初期(投产时)最小负压:hmin ＝2650 P ａ。末期(达产时)最大负压:hm ｏ x =3 ６ 50 Ｐ a 。5、沼气等级:低诏气矿井。6、供电电压：6000V、(或 11 ４０ V、６ 6 ０ V、38 ０ V)。7、服务年限:５ 0 年。8、进出风井口标高基本相同,自然风压忽略不计。9、风井不作提升之用。二、设计步骤选型设计时,根据如下步骤，进行各方案计算;1、计算通风机必须产生得风量与负压;2、选择通风机得类型与型号;３、求实际工况点及工况参数;4、计算电动机得必须容量并选择电动机;5、计算耗电量;6、筛选并确定方案。三、计算风源必须产生得风量与负压原始资料仅提供矿井通风得风量与负压,并不包括通风设备中风源以外得风道及装置漏风与阻力损失。因此，应求出风源必须产生得风量与负压。1、风源必须产生得风量风源必须产生得风量按下式计算:Qy=Ｋ Q＝1、1×89=10 ２．35 ｍ３/s式中:Q－矿井所需风量(m3/s)Ｋ-设备漏风系数。风井不作提升用途,K 取 1、1 ５；２、风源必须产生得负压在通风容易时期:H′y、s ｔ=ｈｍｉ n＋＝２ 800Pa在通风困难时期:H″y、ｓ t=hmax+=３ 800Pa式中:hm ｉ n与 hm ａ x－通风容易时期与通风困难时期矿井负压(Pa）;与－通风设备中，除风源以外得风道与辅助装置中风压损失。作为估量,、都取 150Pa 。四、选择风机型号及台数根据计算得到得通风机必须产生得风量,以及通风容易时期与通风困难时期得风压,在通风机产品样本中选择合适得通风机。利用风源个别特性进行选型时，仅需根据前面计算得设计工况K′(Qy, H′y、ｓｔ）与 K″（Ｑｙ, H″y、st)直接在特性曲线中查找即可。查找时,必须遵循以下两条原则:① 两个设计工况点 K′（通风容易时期得工况点)与 K″(通风困难...
