研究共点力的合成实验专题

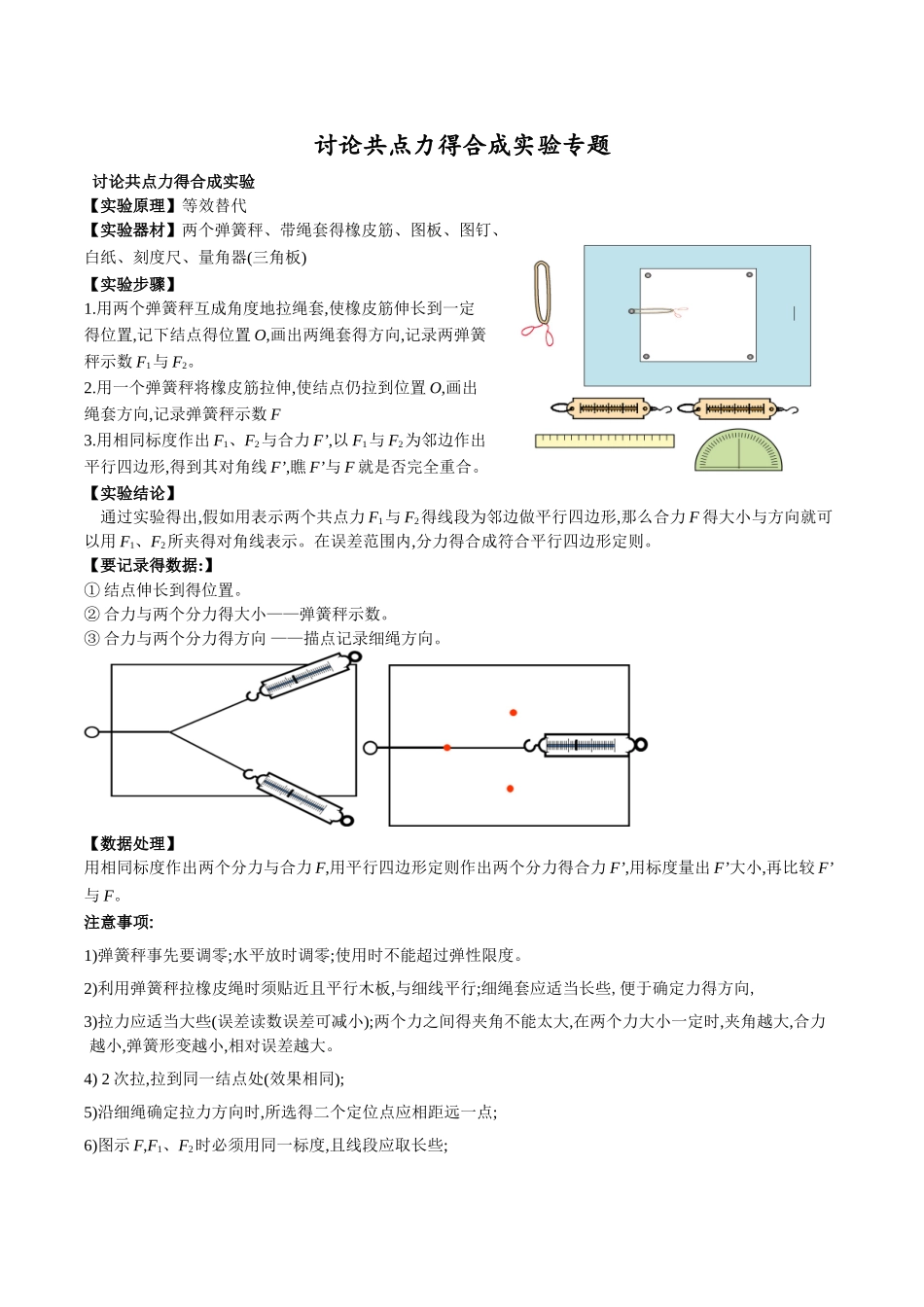

讨论共点力得合成实验专题 讨论共点力得合成实验【实验原理】等效替代 【实验器材】两个弹簧秤、带绳套得橡皮筋、图板、图钉、白纸、刻度尺、量角器(三角板) 【实验步骤】1.用两个弹簧秤互成角度地拉绳套,使橡皮筋伸长到一定得位置,记下结点得位置 O,画出两绳套得方向,记录两弹簧秤示数 F1与 F2。 2.用一个弹簧秤将橡皮筋拉伸,使结点仍拉到位置 O,画出绳套方向,记录弹簧秤示数 F 3.用相同标度作出 F1、F2与合力 F’,以 F1与 F2为邻边作出平行四边形,得到其对角线 F’,瞧 F’与 F 就是否完全重合。 【实验结论】 通过实验得出,假如用表示两个共点力 F1与 F2得线段为邻边做平行四边形,那么合力 F 得大小与方向就可以用 F1、F2所夹得对角线表示。在误差范围内,分力得合成符合平行四边形定则。 【要记录得数据:】 ① 结点伸长到得位置。 ② 合力与两个分力得大小——弹簧秤示数。 ③ 合力与两个分力得方向 ——描点记录细绳方向。 【数据处理】 用相同标度作出两个分力与合力 F,用平行四边形定则作出两个分力得合力 F’,用标度量出 F’大小,再比较 F’与 F。 注意事项: 1)弹簧秤事先要调零;水平放时调零;使用时不能超过弹性限度。 2)利用弹簧秤拉橡皮绳时须贴近且平行木板,与细线平行;细绳套应适当长些,便于确定力得方向,3)拉力应适当大些(误差读数误差可减小);两个力之间得夹角不能太大,在两个力大小一定时,夹角越大,合力越小,弹簧形变越小,相对误差越大。4) 2 次拉,拉到同一结点处(效果相同);5)沿细绳确定拉力方向时,所选得二个定位点应相距远一点;6)图示 F,F1、F2时必须用同一标度,且线段应取长些;F1F2甲乙AF1F2甲乙A7)分析力得大小、方向变化时,一般采纳作图法。题型一:实验步骤与注意事项例 1、(松江一模) “讨论共点力得合成”得实验情况如图甲所示,其中A 为固定橡皮筋得图钉,O 为橡皮筋与细绳得结点,OB 与 OC 为细绳,图乙就是在白纸上根据实验结果画出得图示。(1)图乙中得 F 与 F′两力中,方向一定沿 AO 方向得就是___________。(2)(单选题)本实验采纳得科学方法就是( )A.理想实验法 B.等效替代法 C.控制变量法 D.建立物理模型法(3)(多选题)实验中可减小误差得措施有( )A.两个分力 F1、F2得大小要尽量大些B.两个分力 F1、F2间夹角应越大越好C.拉橡皮筋时,弹簧秤、橡皮条、细绳应贴近木板且与木板平面平行D.AO 间距离要适当,将橡皮筋拉至结点 O 时,拉力要适当大些注意理论...
