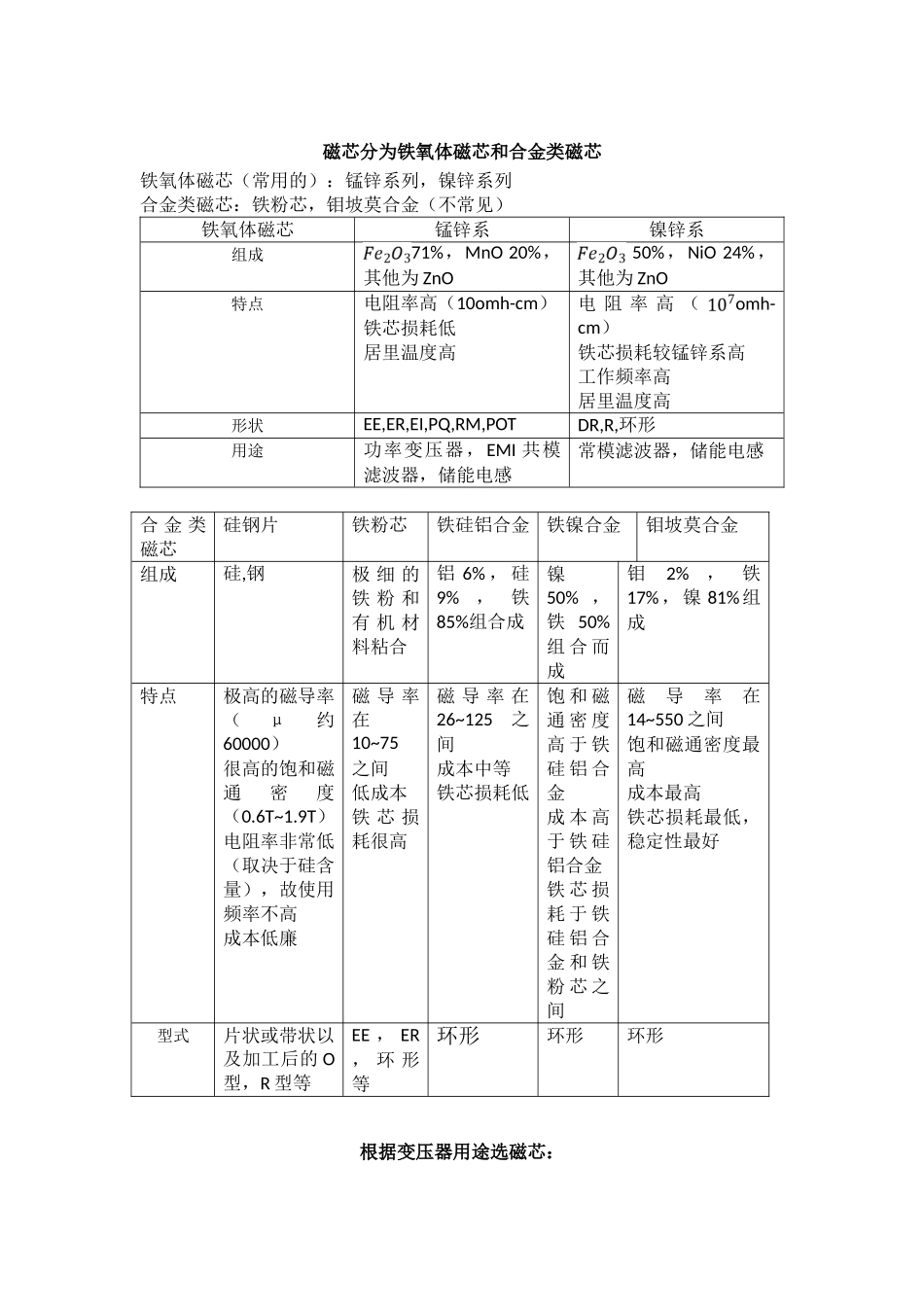

磁芯分为铁氧体磁芯和合金类磁芯铁氧体磁芯（常用的）：锰锌系列，镍锌系列合金类磁芯：铁粉芯，钼坡莫合金（不常见）铁氧体磁芯锰锌系镍锌系组成71%，MnO 20%，其他为 ZnO 50%，NiO 24%，其他为 ZnO特点电阻率高（10omh-cm）铁芯损耗低居里温度高电 阻 率 高 （omh-cm）铁芯损耗较锰锌系高工作频率高居里温度高形状EE,ER,EI,PQ,RM,POTDR,R,环形用途功率变压器，EMI 共模滤波器，储能电感常模滤波器，储能电感合 金 类磁芯硅钢片铁粉芯铁硅铝合金铁镍合金钼坡莫合金组成硅,钢极 细 的铁 粉 和有 机 材料粘合铝 6% ， 硅9%，铁85%组合成镍50% ，铁 50%组 合 而成钼2%，铁17%，镍 81%组成特点极高的磁导率（μ约60000）很高的饱和磁通密度（0.6T~1.9T）电阻率非常低（取决于硅含量），故使用频率不高成本低廉磁 导 率在10~75之间低成本铁 芯 损耗很高磁 导 率 在26~125之间成本中等铁芯损耗低饱 和 磁通 密 度高 于 铁硅 铝 合金成 本 高于 铁 硅铝合金铁 芯 损耗 于 铁硅 铝 合金 和 铁粉 芯 之间磁导率在14~550 之间饱和磁通密度最高成本最高铁芯损耗最低，稳定性最好型式片状或带状以及加工后的 O型，R 型等EE ， ER， 环 形等环形环形环形根据变压器用途选磁芯：PQ 功率磁芯：功率传输变压器，开关电源变压器，滤波电感器，宽频及脉冲变压器，转换电源变压器主要材质：TP3，TP4EP 型高导磁芯：主要用于滤波器波形整理，消除杂波，使视频清楚或音频保真根据工作频率，功率大小，电感量大小， 安装空间选择磁芯：根据工作频率选择磁芯适用的工作频率范围TP3 材质温度升高，功率呈下降趋势，中心工作频率 25KHz—200KHzTP4 材质中心工作频率在 200KHz—300KHzTH7，TH10,TH12 材质中心工作频率小于 150KHz根据功率大小选择磁芯小于 5W 可用磁芯ER9.5，ER11.5,EE8.3，EE10，EE13，EP7，EP10，RM4，UI19.8，URS75—10W 可用磁芯ER20，EE19，RM5，GU14，EI22，EF16，EP13，UI11.510—20W 可用磁芯ER25，EE20，EE25，RM6，GU18，EF2020—50W 可用磁芯ER28，EI28，EE28，EE30，EF25，RM8,GU22,PQ20 系列,EFD2050—100W 可用磁芯ER35，ETD34，EE35，EI35，EF30，RM10，GU30，PQ26 系列100—200W 可用磁芯ER40，ER42，EI40，RM12，GU36，PQ32 系列200—500W 可用磁芯ER49，EC53，EE42，EE55，RM14，GU42，PQ35 系列，PQ40 系列，UU66500W 以上可用磁芯ER70，EE65，EE...
