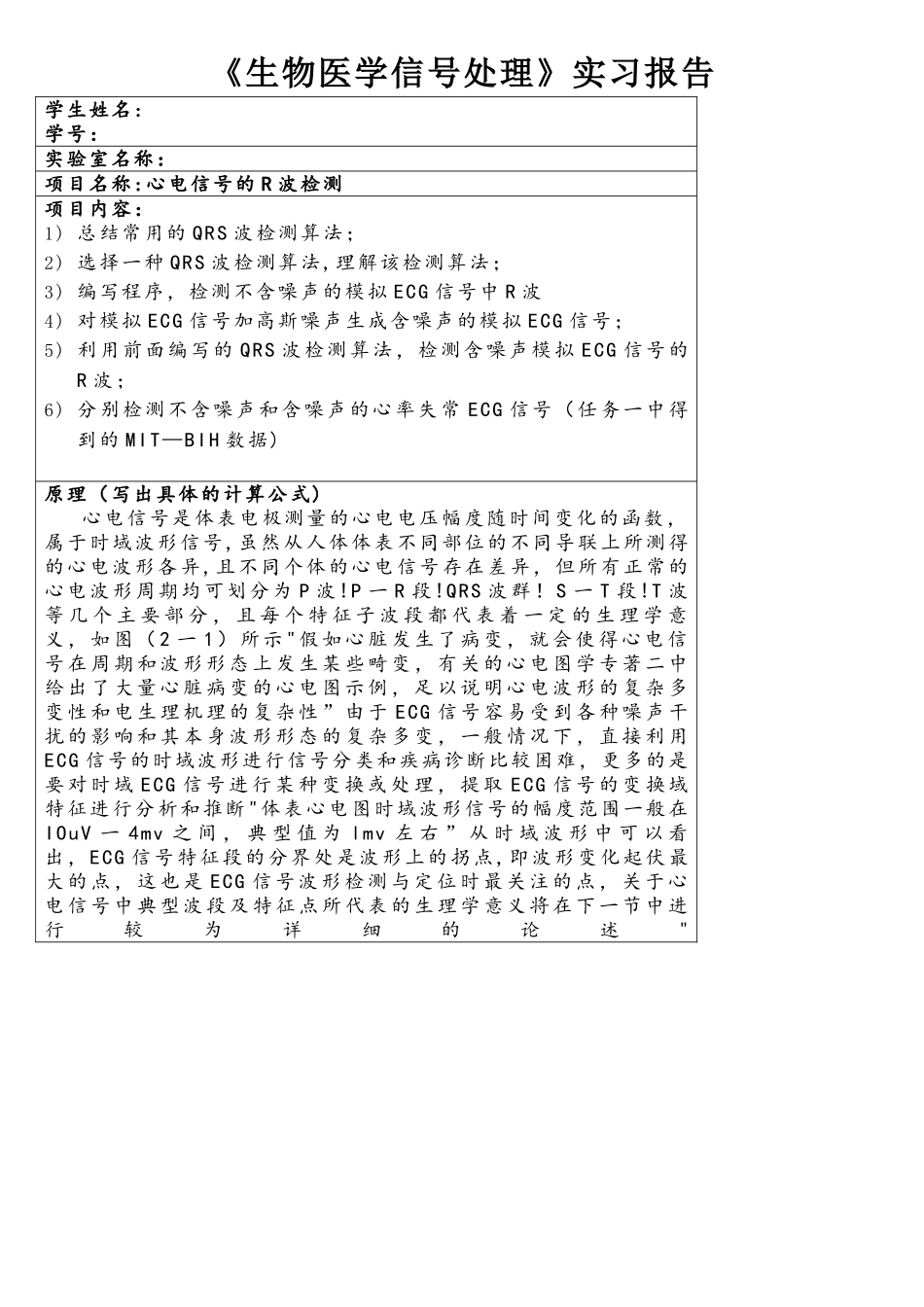

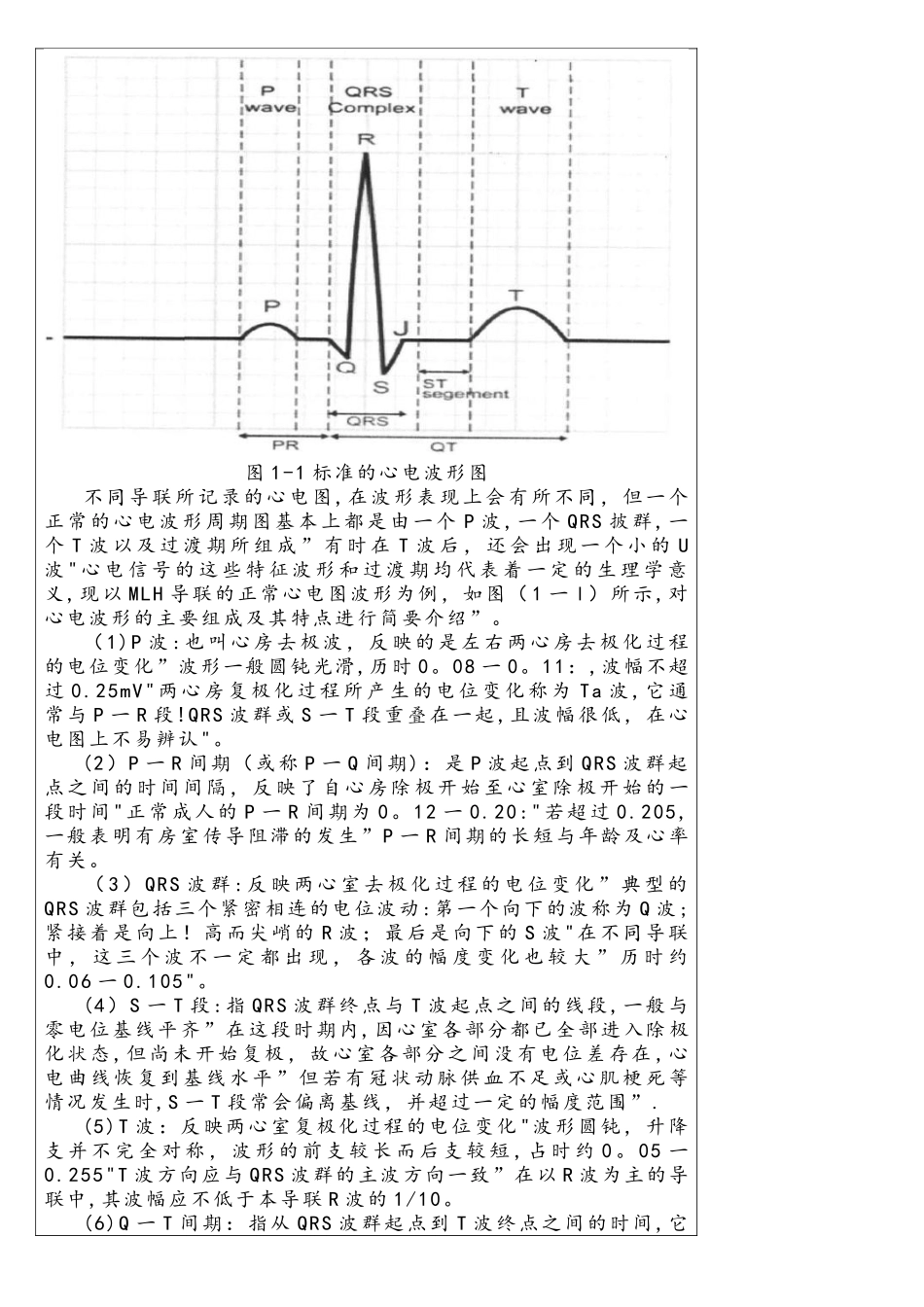

《生物医学信号处理》实习报告学生姓名:学号：实验室名称：项目名称:心电信号的 R 波检测项目内容：1) 总结常用的 QRS 波检测算法；2) 选择一种 QRS 波检测算法,理解该检测算法；3) 编写程序，检测不含噪声的模拟 ECG 信号中 R 波4) 对模拟 ECG 信号加高斯噪声生成含噪声的模拟 ECG 信号；5) 利用前面编写的 QRS 波检测算法，检测含噪声模拟 ECG 信号的R 波；6) 分别检测不含噪声和含噪声的心率失常 ECG 信号（任务一中得到的 MIT—BIH 数据)原理（写出具体的计算公式) 心电信号是体表电极测量的心电电压幅度随时间变化的函数，属于时域波形信号,虽然从人体体表不同部位的不同导联上所测得的心电波形各异,且不同个体的心电信号存在差异，但所有正常的心电波形周期均可划分为 P 波!P 一 R 段!QRS 波群！S 一 T 段!T 波等 几 个 主 要 部 分 ， 且 每 个 特 征 子 波 段 都 代 表 着 一 定 的 生 理 学 意义，如图（ 2 一 1）所示"假如心脏发生了病变，就会使得心电信号在周期和波形形态上发生某些畸变，有关的心电图学专著二中给出了大量心脏病变的心电图示例，足以说明心电波形的复杂多变性和电生理机理的复杂性”由于 ECG 信号容易受到各种噪声干扰的影响和其本身波形形态的复杂多变，一般情况下，直接利用ECG 信号的时域波形进行信号分类和疾病诊断比较困难，更多的是要对时域 ECG 信号进行某种变换或处理，提取 ECG 信号的变换域特征进行分析和推断"体表心电图时域波形信号的幅度范围一般在IOuV 一 4mv 之 间 ， 典 型 值 为 lmv 左 右 ” 从 时 域 波 形 中 可 以 看出，ECG 信号特征段的分界处是波形上的拐点,即波形变化起伏最大的点，这也是 ECG 信号波形检测与定位时最关注的点，关于心电信号中典型波段及特征点所代表的生理学意义将在下一节中进行较为详细的论述"图 1-1 标准的心电波形图 不同导联所记录的心电图,在波形表现上会有所不同，但一个正常的心电波形周期图 基本上都是由一个 P 波,一个 QRS 披群,一个 T 波 以 及 过 渡 期 所 组 成 ” 有 时 在 T 波 后 ， 还 会 出 现 一 个 小 的 U波 " 心 电 信 号 的 这 些 特 征 波 形 和 过 渡 期 均 代 表 着 一 定 的 生 理 学 意义,现以 MLH 导联的正常心电图波形为例，如图（ 1 一 l）所示,对心电波形的...
