第二讲负载连接的三相电路分析

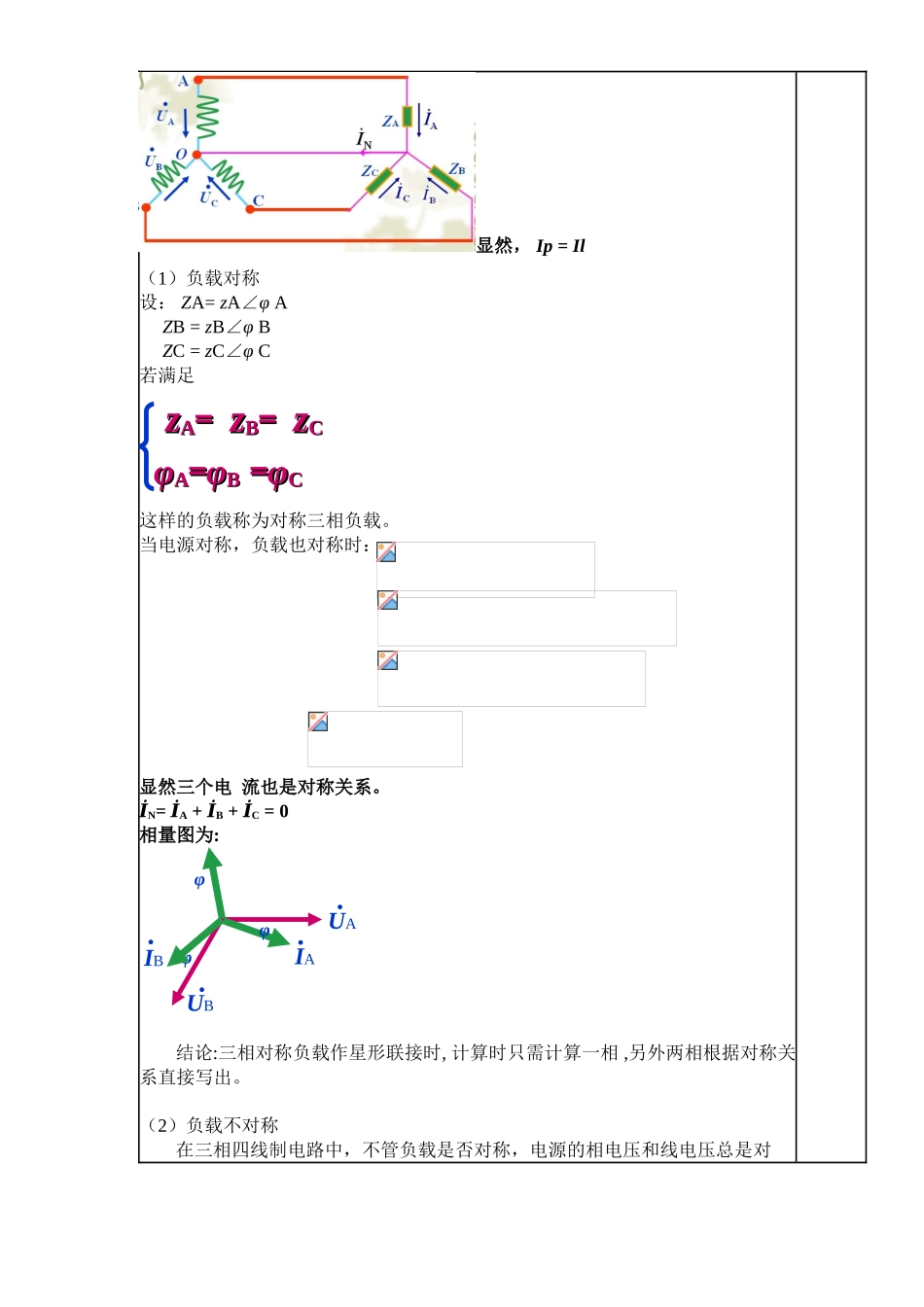

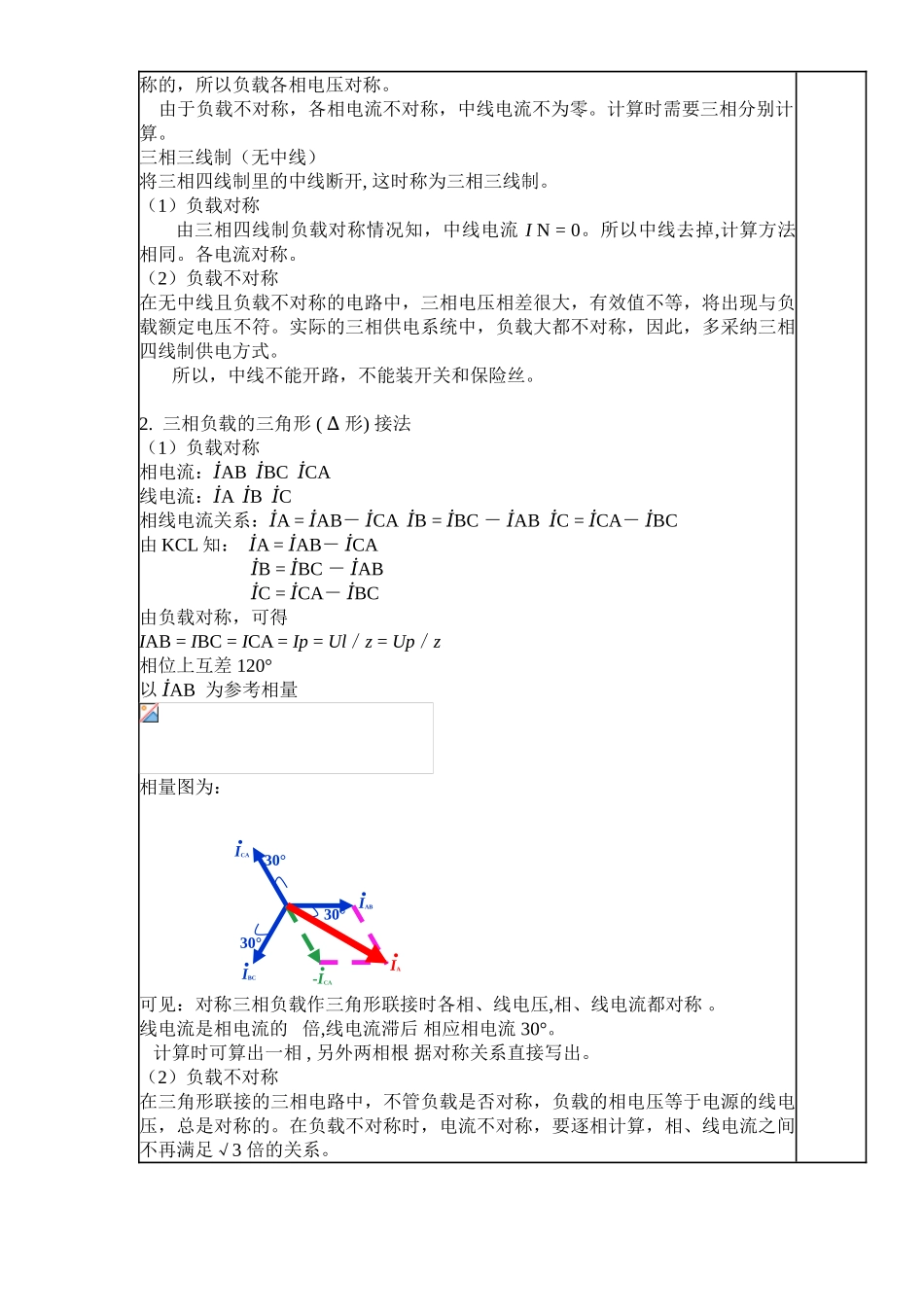

《电工基础》教案 课 题： 第二讲 负载连接的三相电路分析教学目的: 1、掌握三相负载星形联结的接法2、掌握星形联结时的负载相电压和线电压、 负载相电流和线电流的关系3、理解三相四线制中中性线的作用教学重点: 相电压、线电压的概念及两者的参考方向三相电源的两种的连接方法相电压与线电压之间的相互关系教学难点： 三相四线制的连接画法及应用教学方法： 启发式综合教学法教学课时： 2 课时 教学过程 时间分配 新课导入：负载接入电路中，都要求它正常工作，所以它在电路中的连接方法要视负载的额定压而定，连接方法有星形和三角形，本节我们讨论负载星形、三角形连接时候电路中的特点。 5’ 新课讲授：三相负载的基本连接方式有星形和三角形两种。一、 三相负载的星形 ( Y 形) 接法相电压: 每相负载两端的电压用 Up 表示。线电压: 各端线之间的电压用 Ul 表示。相电流: 每相负载流过的电流用 Ip 表示。线电流: 电源端线流过的电流用 Il 表示。1 . 负载星形接法星形接法特点负载星形接法的三相电路80’ 显然， Ip = Il（1）负载对称设： ZA= zA∠φ A ZB = zB∠φ B ZC = zC∠φ C若满足这样的负载称为对称三相负载。当电源对称，负载也对称时：显然三个电 流也是对称关系。İN= İA + İB + İC = 0相量图为:结论:三相对称负载作星形联接时, 计算时只需计算一相 ,另外两相根据对称关系直接写出。（2）负载不对称在三相四线制电路中，不管负载是否对称，电源的相电压和线电压总是对zzAA= = zzBB= = zzCCφφAA==φφBB ==φφCCIB.UB.IA.UA.φφφ称的，所以负载各相电压对称。 由于负载不对称，各相电流不对称，中线电流不为零。计算时需要三相分别计算。三相三线制（无中线）将三相四线制里的中线断开, 这时称为三相三线制。（1）负载对称由三相四线制负载对称情况知，中线电流 I N = 0。所以中线去掉,计算方法相同。各电流对称。（2）负载不对称在无中线且负载不对称的电路中，三相电压相差很大，有效值不等，将出现与负载额定电压不符。实际的三相供电系统中，负载大都不对称，因此，多采纳三相四线制供电方式。 所以，中线不能开路，不能装开关和保险丝。2. 三相负载的三角形 ( ∆ 形) 接法（1）负载对称相电流：İAB İBC İCA线电流：İA İB İC相线电流关系：İA = İAB－ İCA İB = İBC － İAB İC = İCA－ İBC 由 KCL 知：...
