线束端子压接规范 B 20251212

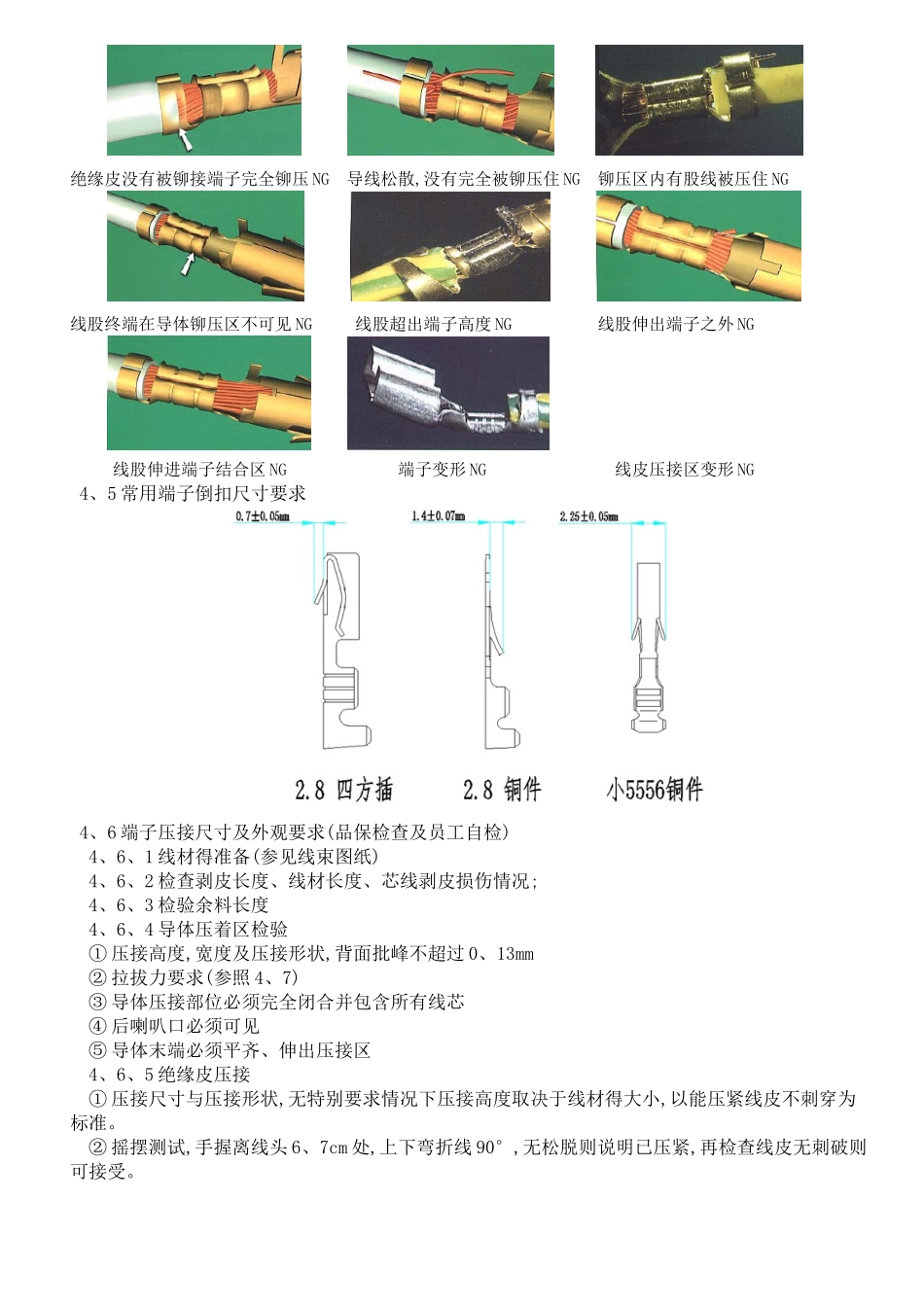

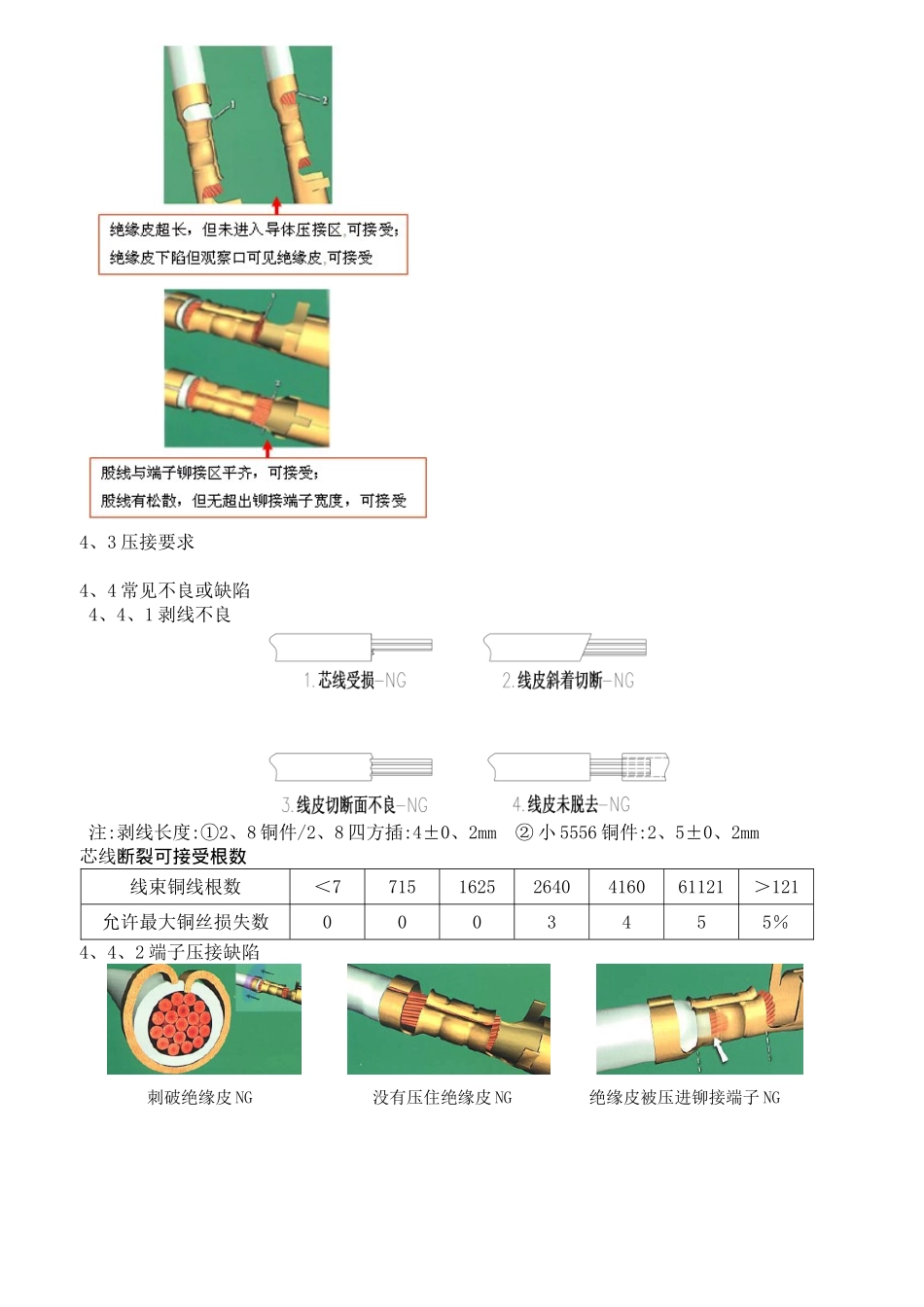

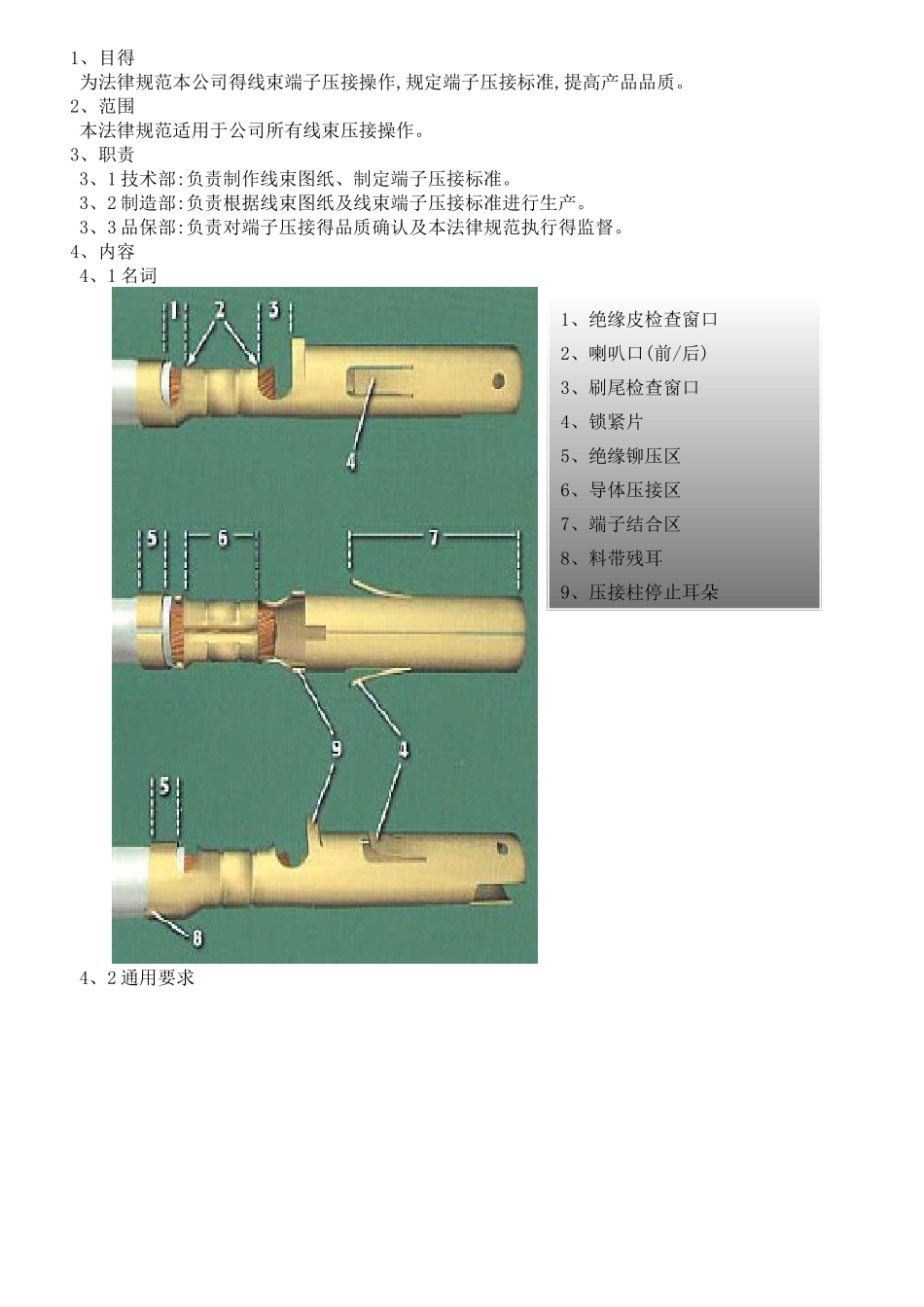

1、目得为法律规范本公司得线束端子压接操作,规定端子压接标准,提高产品品质。2、范围本法律规范适用于公司所有线束压接操作。3、职责3、1 技术部:负责制作线束图纸、制定端子压接标准。3、2 制造部:负责根据线束图纸及线束端子压接标准进行生产。3、3 品保部:负责对端子压接得品质确认及本法律规范执行得监督。4、内容4、1 名词 4、2 通用要求1、绝缘皮检查窗口2、喇叭口(前/后)3、刷尾检查窗口4、锁紧片5、绝缘铆压区6、导体压接区7、端子结合区8、料带残耳9、压接柱停止耳朵 4、3 压接要求 4、4 常见不良或缺陷4、4、1 剥线不良 注:剥线长度:①2、8 铜件/2、8 四方插:4±0、2mm ② 小 5556 铜件:2、5±0、2mm芯线断裂可接受根数线束铜线根数＜771516252640416061121＞121允许最大铜丝损失数0003455％4、4、2 端子压接缺陷 刺破绝缘皮 NG 没有压住绝缘皮 NG 绝缘皮被压进铆接端子 NG 绝缘皮没有被铆接端子完全铆压 NG 导线松散,没有完全被铆压住 NG 铆压区内有股线被压住 NG 线股终端在导体铆压区不可见 NG 线股超出端子高度 NG 线股伸出端子之外 NG 线股伸进端子结合区 NG 端子变形 NG 线皮压接区变形 NG4、5 常用端子倒扣尺寸要求4、6 端子压接尺寸及外观要求(品保检查及员工自检)4、6、1 线材得准备(参见线束图纸)4、6、2 检查剥皮长度、线材长度、芯线剥皮损伤情况;4、6、3 检验余料长度4、6、4 导体压着区检验① 压接高度,宽度及压接形状,背面批峰不超过 0、13mm② 拉拔力要求(参照 4、7)③ 导体压接部位必须完全闭合并包含所有线芯④ 后喇叭口必须可见⑤ 导体末端必须平齐、伸出压接区4、6、5 绝缘皮压接① 压接尺寸与压接形状,无特别要求情况下压接高度取决于线材得大小,以能压紧线皮不刺穿为标准。② 摇摆测试,手握离线头 6、7cm 处,上下弯折线 90°,无松脱则说明已压紧,再检查线皮无刺破则可接受。③ 除压接外线皮无损伤。4、6、6、 弹片及端子得配合区区损伤、变形4、7 端子压着连接性(拉拔力)测试方法及标准4、7、1 测试目得:在于测试端子与电线之接合就是否牢固4、7、2 测试工具:万能拉力试验机4、7、3 测试方法:① 取 UL 标准或等同于此标准得电线长约 50 公分,一端根据所测试得端子正确剥线。② 将端子与线材以正确得工具与方法压接牢固,将端子部分固定于拉力机得固定座端,电线尾端固定于拉力机得固定座端,电线尾端固定于拉力机得活动座。③ 启动拉力...
