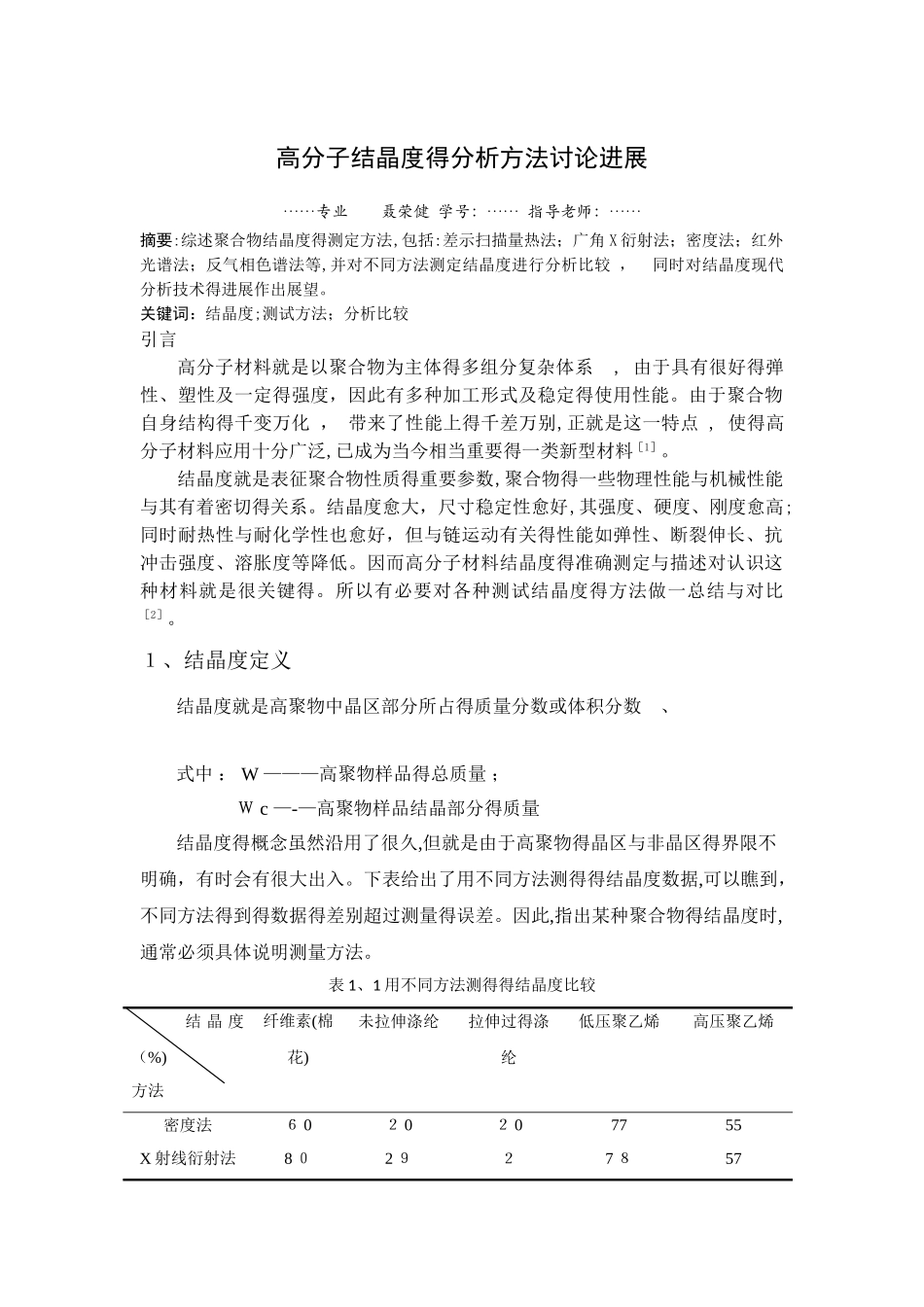

高分子结晶度得分析方法讨论进展……专业 聂荣健 学号：…… 指导老师：……摘要:综述聚合物结晶度得测定方法,包括:差示扫描量热法；广角 X 衍射法；密度法；红外光谱法；反气相色谱法等,并对不同方法测定结晶度进行分析比较 ， 同时对结晶度现代分析技术得进展作出展望
关键词：结晶度;测试方法；分析比较引言高分子材料就是以聚合物为主体得多组分复杂体系 , 由于具有很好得弹性、塑性及一定得强度，因此有多种加工形式及稳定得使用性能
由于聚合物自身结构得千变万化 ， 带来了性能上得千差万别,正就是这一特点 , 使得高分子材料应用十分广泛,已成为当今相当重要得一类新型材料［1］
结晶度就是表征聚合物性质得重要参数,聚合物得一些物理性能与机械性能与其有着密切得关系
结晶度愈大，尺寸稳定性愈好,其强度、硬度、刚度愈高;同时耐热性与耐化学性也愈好，但与链运动有关得性能如弹性、断裂伸长、抗冲击强度、溶胀度等降低
因而高分子材料结晶度得准确测定与描述对认识这种材料就是很关键得
所以有必要对各种测试结晶度得方法做一总结与对比［2］
１、结晶度定义结晶度就是高聚物中晶区部分所占得质量分数或体积分数 、式中 ： W ———高聚物样品得总质量 ；Ｗ c —-—高聚物样品结晶部分得质量结晶度得概念虽然沿用了很久,但就是由于高聚物得晶区与非晶区得界限不明确，有时会有很大出入
下表给出了用不同方法测得得结晶度数据,可以瞧到，不同方法得到得数据得差别超过测量得误差
因此,指出某种聚合物得结晶度时,通常必须具体说明测量方法
表 1、1 用不同方法测得得结晶度比较 结 晶 度（%) 方法纤维素(棉花)未拉伸涤纶拉伸过得涤纶低压聚乙烯高压聚乙烯密度法６ 0２ 0２ 07755X 射线衍射法8 ０2 ９２7 ８57红外光谱法——６ 1５９７ 6５ 3水解法93－-－-—－—-甲酰化法８ 7---—－---氘交换法５６—-
