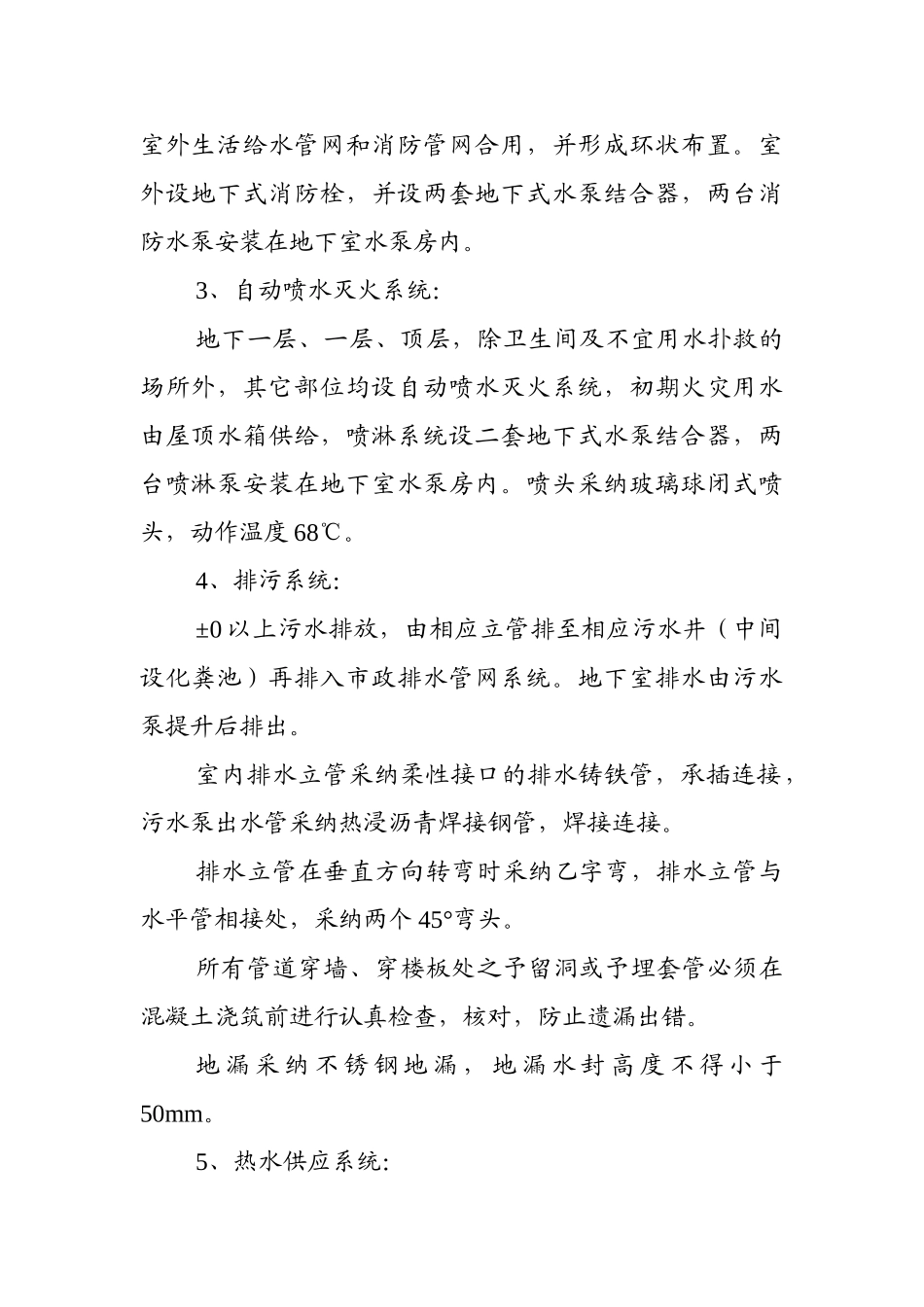

河南物资储备局职工培训中心工程（给排水、暖施管道分项工程）监理实施细则编 制： 魏 其 钊 审 核： 党 东 升 总监理工程师： 乔 春 明 编 制 日 期 ：二 00 三年六月 河南物资储备局职工培训中心工程给排水、暖施管道分项监理细则根据业主委托和签订的工程建设监理合同进行施工阶段的给水、排水、消防水等管道专业的监理业务。 一、工程概况：本工程为河南储备局物资管理局职工培训中心，位于郑州市政六街七号。本建筑属于高层民用建筑，建筑类别为二类，建筑耐火等级为二级，屋面防火等级为Ⅱ级；结构形式：该工程为框架剪力墙结构，地下一层，地上十二层，局部十三层为电梯间；总建筑面积 12632.70m2，建筑物高度 45.10m，室内外高差 1.2m； 本工程管道安装主要内容有:1、生活给水系统：水源采纳两路市政给水供给（政六街一路、纬二路一路），室外地下设蓄水池一座，容积为 340m3,供生活和消防用水。地下一层至地上二层由市政给水管网直接供水，3—12层由生活水泵及水箱供水。2、消防栓给水系统：消防栓系统不分区，火灾初期用水由屋顶水箱供给，室外生活给水管网和消防管网合用，并形成环状布置。室外设地下式消防栓，并设两套地下式水泵结合器，两台消防水泵安装在地下室水泵房内。3、自动喷水灭火系统：地下一层、一层、顶层，除卫生间及不宜用水扑救的场所外，其它部位均设自动喷水灭火系统，初期火灾用水由屋顶水箱供给，喷淋系统设二套地下式水泵结合器，两台喷淋泵安装在地下室水泵房内。喷头采纳玻璃球闭式喷头，动作温度 68℃。4、排污系统：±0 以上污水排放，由相应立管排至相应污水井（中间设化粪池）再排入市政排水管网系统。地下室排水由污水泵提升后排出。室内排水立管采纳柔性接口的排水铸铁管，承插连接，污水泵出水管采纳热浸沥青焊接钢管，焊接连接。排水立管在垂直方向转弯时采纳乙字弯，排水立管与水平管相接处，采纳两个 45°弯头。所有管道穿墙、穿楼板处之予留洞或予埋套管必须在混凝土浇筑前进行认真检查，核对，防止遗漏出错。地 漏 采 纳 不 锈 钢 地 漏 ， 地 漏 水 封 高 度 不 得 小 于50mm。5、热水供应系统：热交换器（2 台）设在地下室热交换间；热水只供应 3—6 层用户使用。6、采暖系统：本楼采纳 95/70℃热水取暖，热交换器设在地下室；本楼采暖采纳 3 个回路取暖：N—1 系 统 ： 供 地 下 室 及 一 层 （ 部 分 ） 取 暖 ，Q=1...
