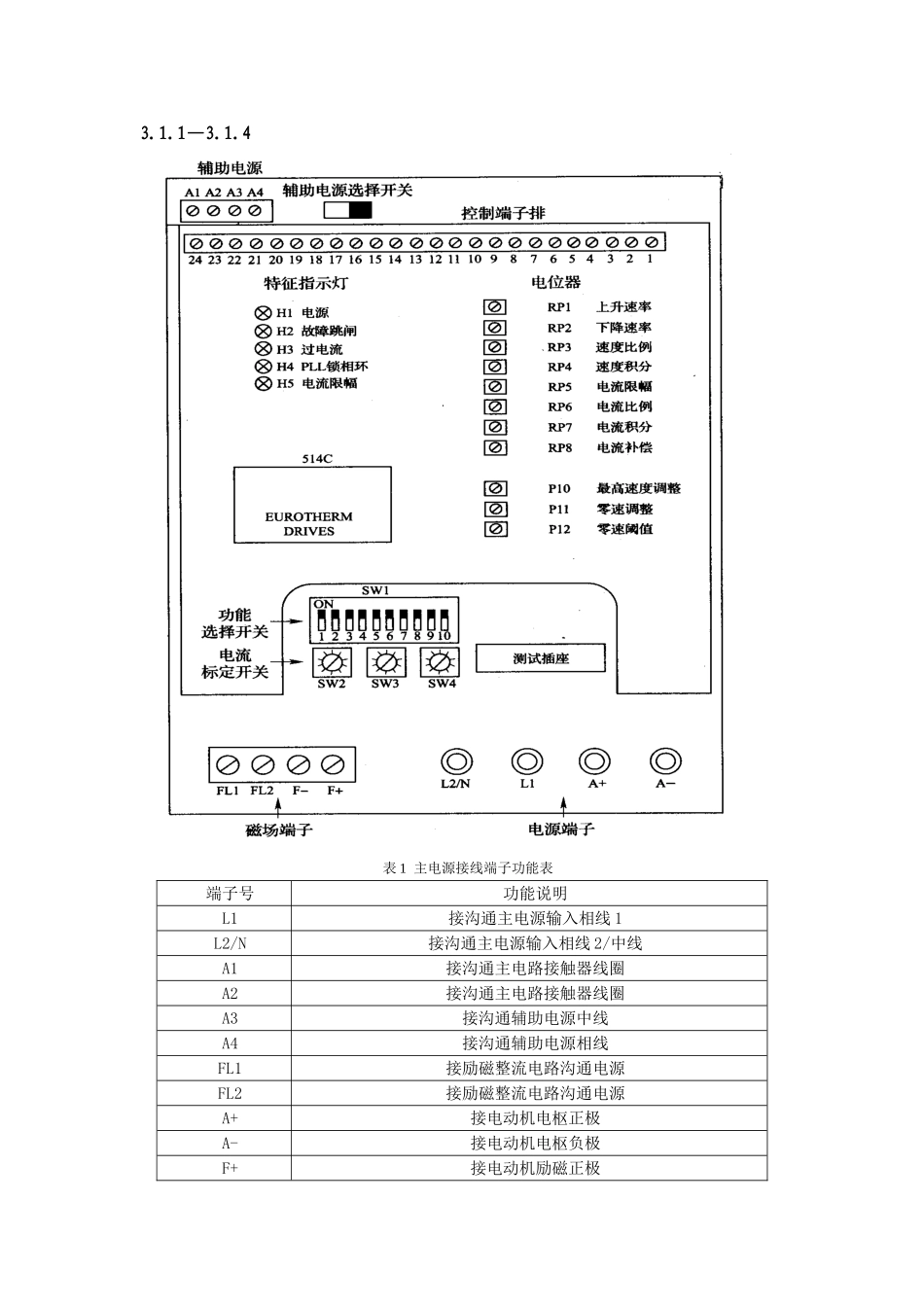

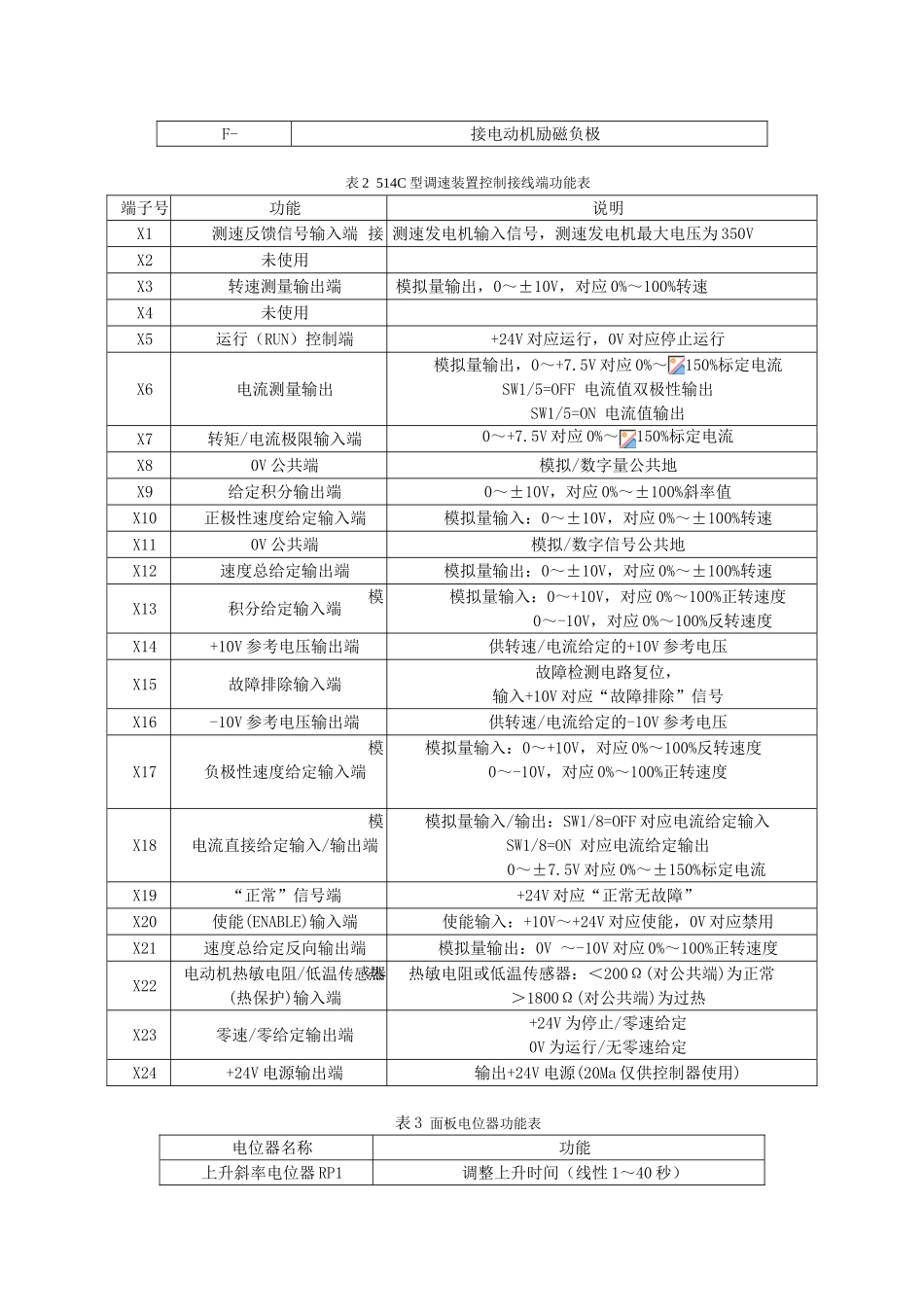

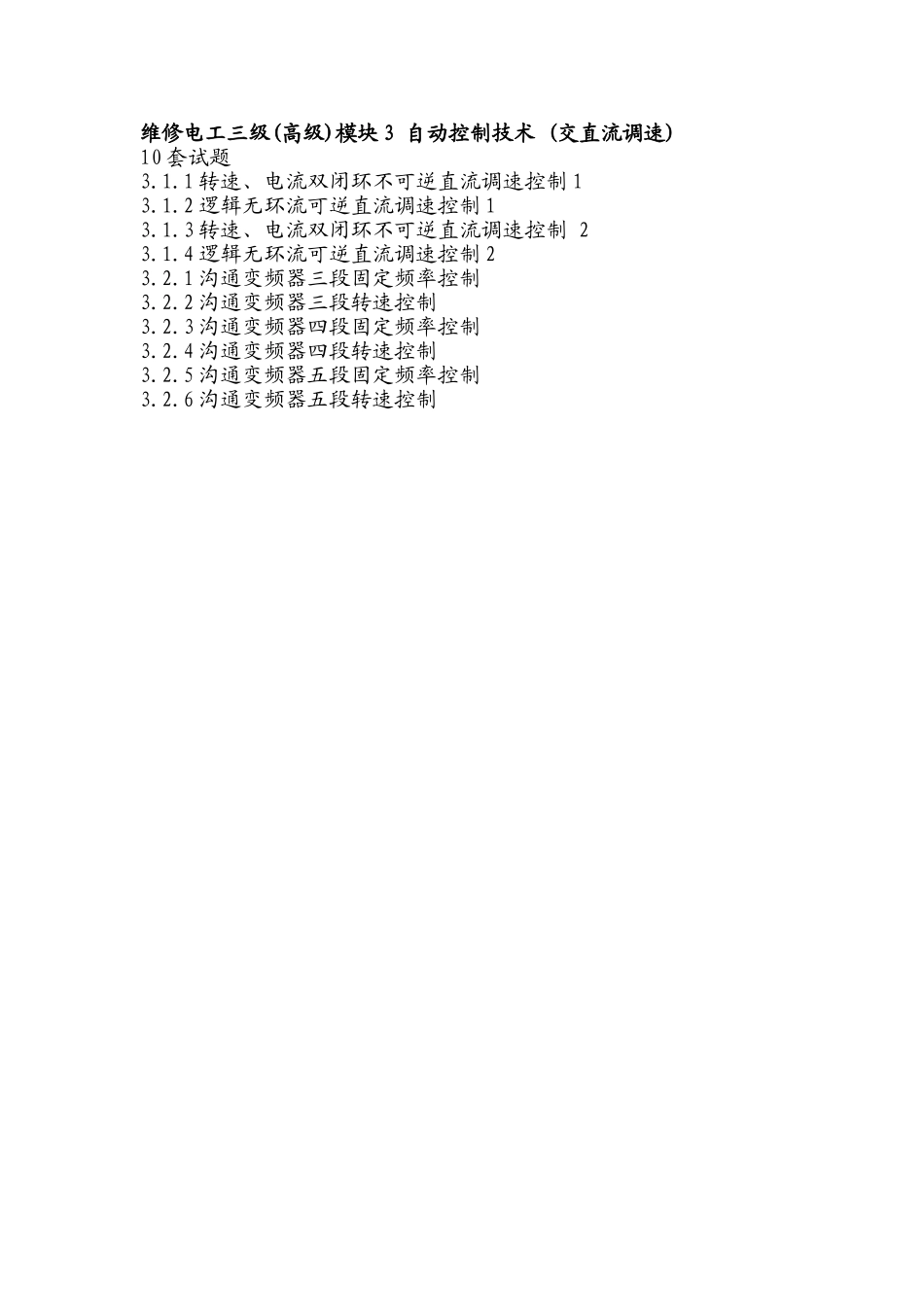

维修电工三级(高级)模块 3 自动控制技术 (交直流调速)10 套试题3.1.1 转速、电流双闭环不可逆直流调速控制 13.1.2 逻辑无环流可逆直流调速控制 13.1.3 转速、电流双闭环不可逆直流调速控制 23.1.4 逻辑无环流可逆直流调速控制 23.2.1 沟通变频器三段固定频率控制3.2.2 沟通变频器三段转速控制3.2.3 沟通变频器四段固定频率控制3.2.4 沟通变频器四段转速控制3.2.5 沟通变频器五段固定频率控制3.2.6 沟通变频器五段转速控制3.1.1—3.1.4 表 1 主电源接线端子功能表端子号功能说明L1接沟通主电源输入相线 1L2/N接沟通主电源输入相线 2/中线A1接沟通主电路接触器线圈A2接沟通主电路接触器线圈A3接沟通辅助电源中线A4接沟通辅助电源相线FL1接励磁整流电路沟通电源FL2接励磁整流电路沟通电源A+接电动机电枢正极A-接电动机电枢负极F+接电动机励磁正极F-接电动机励磁负极表 2 514C 型调速装置控制接线端功能表端子号功能说明X1测速反馈信号输入端 接 测速发电机输入信号，测速发电机最大电压为 350VX2未使用X3转速测量输出端模拟量输出，0～±10V，对应 0%～100%转速X4未使用X5运行（RUN）控制端+24V 对应运行，0V 对应停止运行X6电流测量输出模拟量输出，0～+7.5V 对应 0%～150%标定电流SW1/5=OFF 电流值双极性输出SW1/5=ON 电流值输出X7转矩/电流极限输入端0～+7.5V 对应 0%～150%标定电流X80V 公共端模拟/数字量公共地X9给定积分输出端0～±10V，对应 0%～±100%斜率值X10正极性速度给定输入端模拟量输入：0～±10V，对应 0%～±100%转速X110V 公共端模拟/数字信号公共地X12速度总给定输出端模拟量输出：0～±10V，对应 0%～±100%转速X13积分给定输入端模 模拟量输入：0～+10V，对应 0%～100%正转速度 0～-10V，对应 0%～100%反转速度X14+10V 参考电压输出端供转速/电流给定的+10V 参考电压X15故障排除输入端故障检测电路复位，输入+10V 对应“故障排除”信号X16-10V 参考电压输出端供转速/电流给定的-10V 参考电压X17负极性速度给定输入端模 模拟量输入：0～+10V，对应 0%～100%反转速度0～-10V，对应 0%～100%正转速度X18电流直接给定输入/输出端模 模拟量输入/输出：SW1/8=OFF 对应电流给定输入SW1/8=ON 对应电流给定输出 0～±7.5V 对应 0%～±150%标定电流X19“正常”信号端+24V 对应“正常无故障”X20使能(ENABLE)输入端使能输入：+10V～+24V 对应使能，0V 对应禁用X21速度总给...
