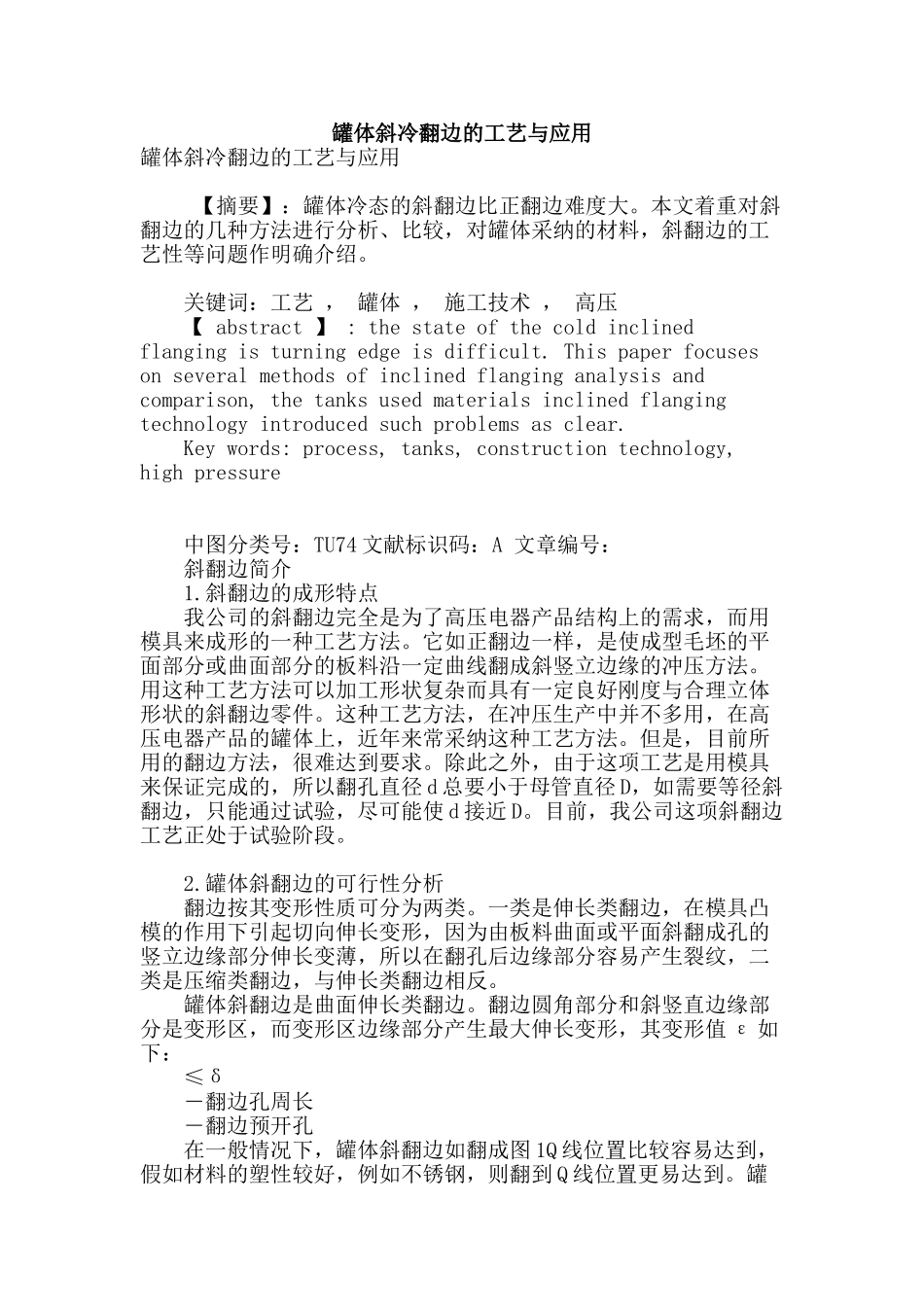

罐体斜冷翻边的工艺与应用

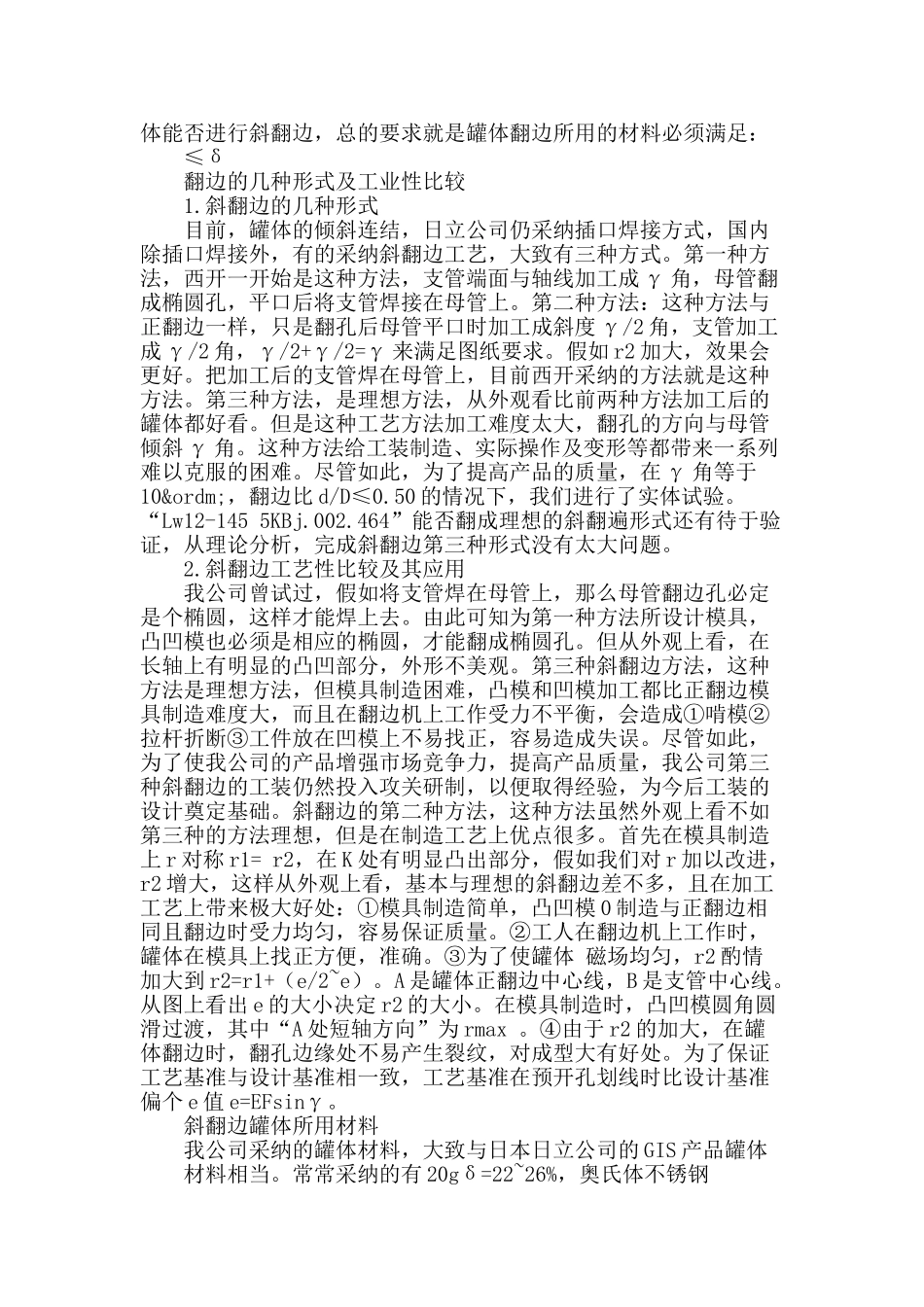

罐体斜冷翻边的工艺与应用罐体斜冷翻边的工艺与应用 【摘要】：罐体冷态的斜翻边比正翻边难度大。本文着重对斜翻边的几种方法进行分析、比较，对罐体采纳的材料，斜翻边的工艺性等问题作明确介绍。 关键词：工艺 ， 罐体 ， 施工技术 ， 高压 【 abstract 】 : the state of the cold inclined flanging is turning edge is difficult. This paper focuses on several methods of inclined flanging analysis and comparison, the tanks used materials inclined flanging technology introduced such problems as clear. Key words: process, tanks, construction technology, high pressure 中图分类号：TU74 文献标识码：A 文章编号： 斜翻边简介 1.斜翻边的成形特点 我公司的斜翻边完全是为了高压电器产品结构上的需求，而用模具来成形的一种工艺方法。它如正翻边一样，是使成型毛坯的平面部分或曲面部分的板料沿一定曲线翻成斜竖立边缘的冲压方法。用这种工艺方法可以加工形状复杂而具有一定良好刚度与合理立体形状的斜翻边零件。这种工艺方法，在冲压生产中并不多用，在高压电器产品的罐体上，近年来常采纳这种工艺方法。但是，目前所用的翻边方法，很难达到要求。除此之外，由于这项工艺是用模具来保证完成的，所以翻孔直径 d 总要小于母管直径 D，如需要等径斜翻边，只能通过试验，尽可能使 d 接近 D。目前，我公司这项斜翻边工艺正处于试验阶段。 2.罐体斜翻边的可行性分析 翻边按其变形性质可分为两类。一类是伸长类翻边，在模具凸模的作用下引起切向伸长变形，因为由板料曲面或平面斜翻成孔的竖立边缘部分伸长变薄，所以在翻孔后边缘部分容易产生裂纹，二类是压缩类翻边，与伸长类翻边相反。 罐体斜翻边是曲面伸长类翻边。翻边圆角部分和斜竖直边缘部分是变形区，而变形区边缘部分产生最大伸长变形，其变形值 ε 如下： ≤δ ―翻边孔周长 ―翻边预开孔 在一般情况下，罐体斜翻边如翻成图 1Q 线位置比较容易达到，假如材料的塑性较好，例如不锈钢，则翻到 Q 线位置更易达到。罐体能否进行斜翻边，总的要求就是罐体翻边所用的材料必须满足： ≤δ 翻边的几种形式及工业性比较 1.斜翻边的几种形式 目前，罐体的倾斜连结，日立公司仍采纳插口焊接方式，国内除插口焊接外，有的采纳斜翻边工艺，大致有三种方式。第一种方法，西开一开始是这种方法，...
