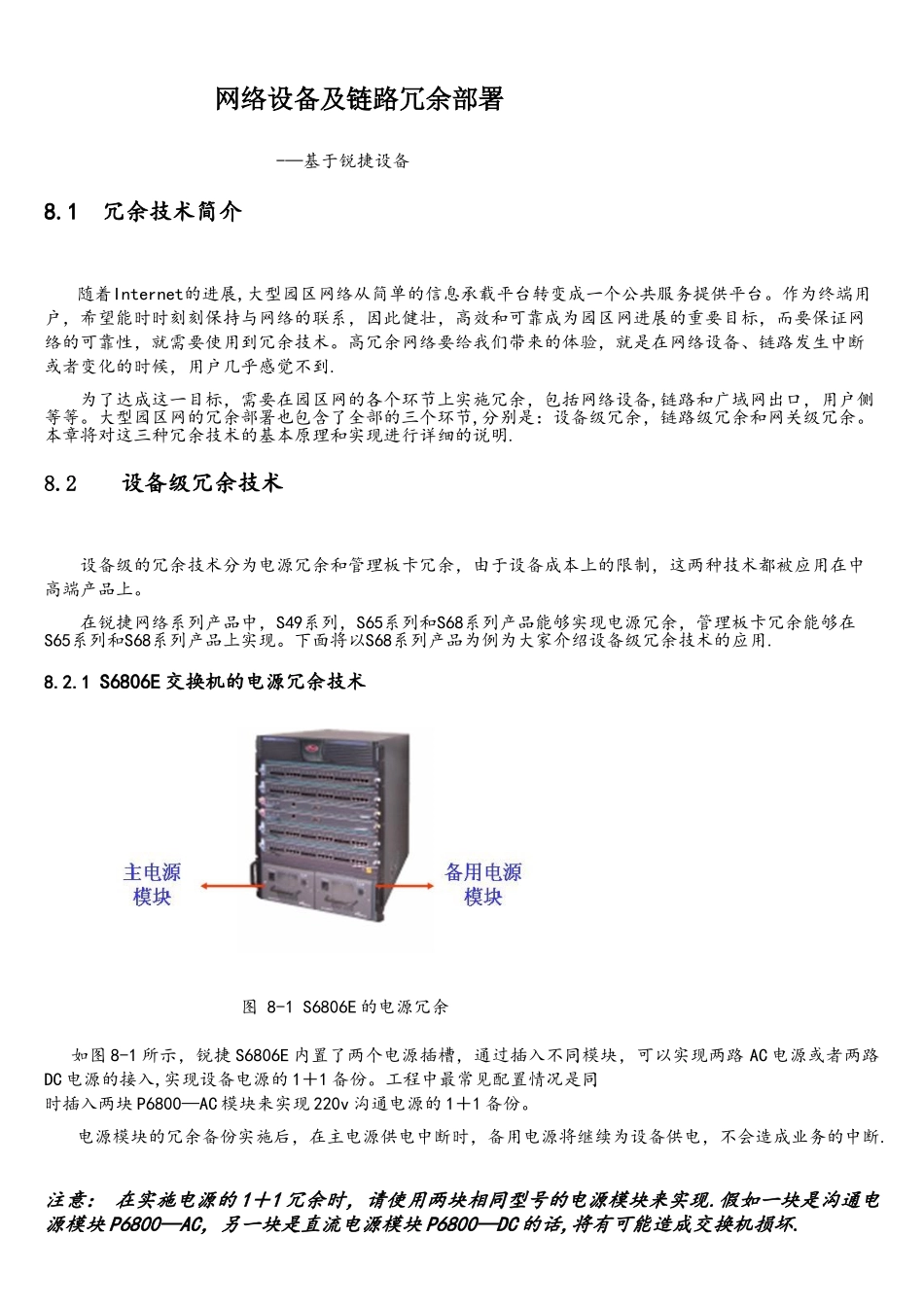

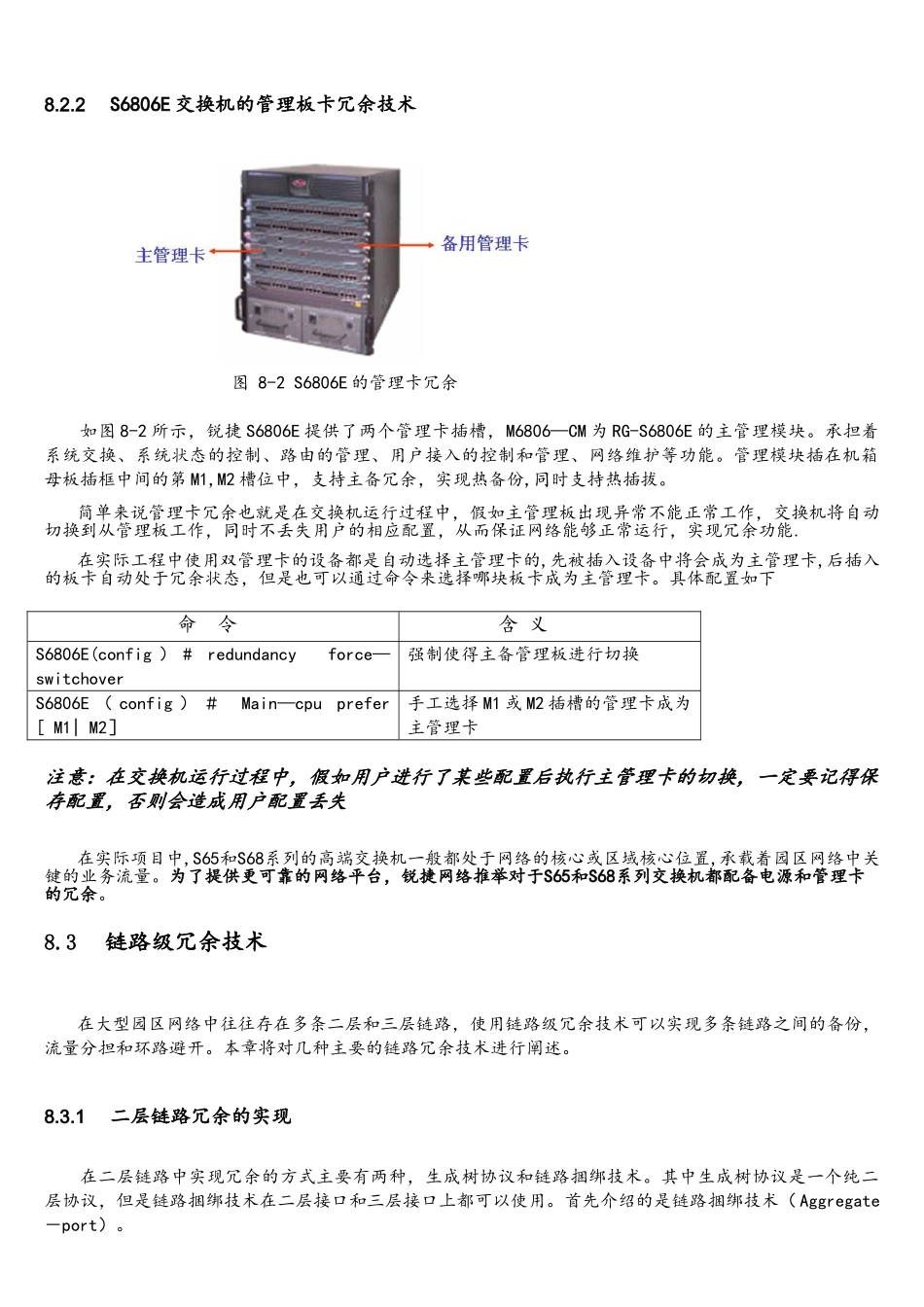

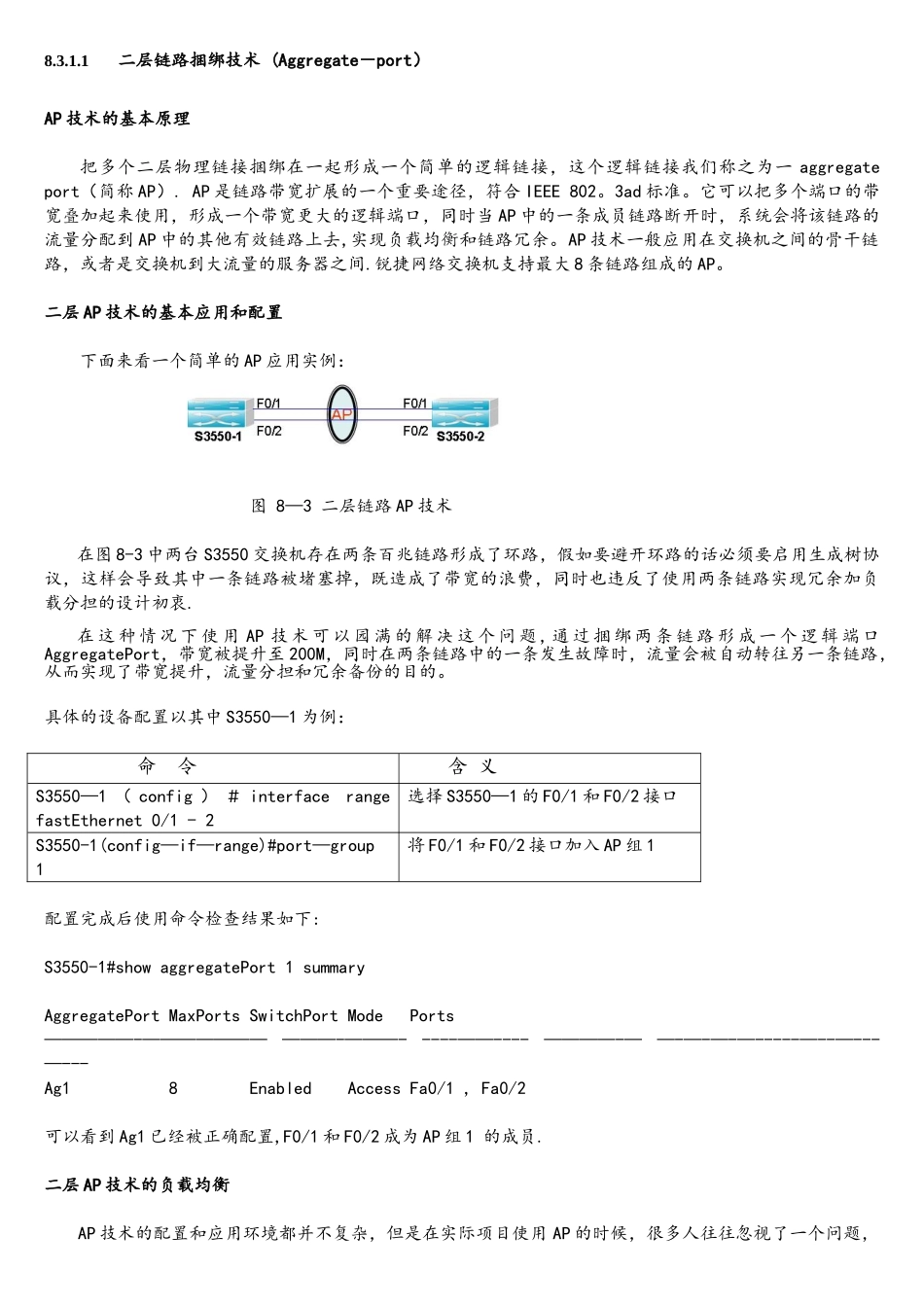

网络设备及链路冗余部署-—基于锐捷设备8.1 冗余技术简介随着Internet的进展,大型园区网络从简单的信息承载平台转变成一个公共服务提供平台。作为终端用户，希望能时时刻刻保持与网络的联系，因此健壮，高效和可靠成为园区网进展的重要目标，而要保证网络的可靠性，就需要使用到冗余技术。高冗余网络要给我们带来的体验，就是在网络设备、链路发生中断或者变化的时候，用户几乎感觉不到. 为了达成这一目标，需要在园区网的各个环节上实施冗余，包括网络设备,链路和广域网出口，用户侧等等。大型园区网的冗余部署也包含了全部的三个环节,分别是：设备级冗余，链路级冗余和网关级冗余。本章将对这三种冗余技术的基本原理和实现进行详细的说明.8.2 设备级冗余技术设备级的冗余技术分为电源冗余和管理板卡冗余，由于设备成本上的限制，这两种技术都被应用在中高端产品上。在锐捷网络系列产品中，S49系列，S65系列和S68系列产品能够实现电源冗余，管理板卡冗余能够在S65系列和S68系列产品上实现。下面将以S68系列产品为例为大家介绍设备级冗余技术的应用.8.2.1 S6806E 交换机的电源冗余技术 图 8-1 S6806E 的电源冗余如图 8-1 所示，锐捷 S6806E 内置了两个电源插槽，通过插入不同模块，可以实现两路 AC 电源或者两路DC 电源的接入,实现设备电源的 1＋1 备份。工程中最常见配置情况是同时插入两块 P6800—AC 模块来实现 220v 沟通电源的 1＋1 备份。电源模块的冗余备份实施后，在主电源供电中断时，备用电源将继续为设备供电，不会造成业务的中断. 注意： 在实施电源的 1＋1 冗余时，请使用两块相同型号的电源模块来实现.假如一块是沟通电源模块 P6800—AC，另一块是直流电源模块 P6800—DC 的话,将有可能造成交换机损坏.8.2.2 S6806E 交换机的管理板卡冗余技术 图 8-2 S6806E 的管理卡冗余 如图 8-2 所示，锐捷 S6806E 提供了两个管理卡插槽，M6806—CM 为 RG-S6806E 的主管理模块。承担着系统交换、系统状态的控制、路由的管理、用户接入的控制和管理、网络维护等功能。管理模块插在机箱母板插框中间的第 M1,M2 槽位中，支持主备冗余，实现热备份,同时支持热插拔。简单来说管理卡冗余也就是在交换机运行过程中，假如主管理板出现异常不能正常工作，交换机将自动切换到从管理板工作，同时不丢失用户的相应配置，从而保证网络能够正常运行，实现冗余功能.在实际工程中使用双管理卡的设备都是自动选择主...
