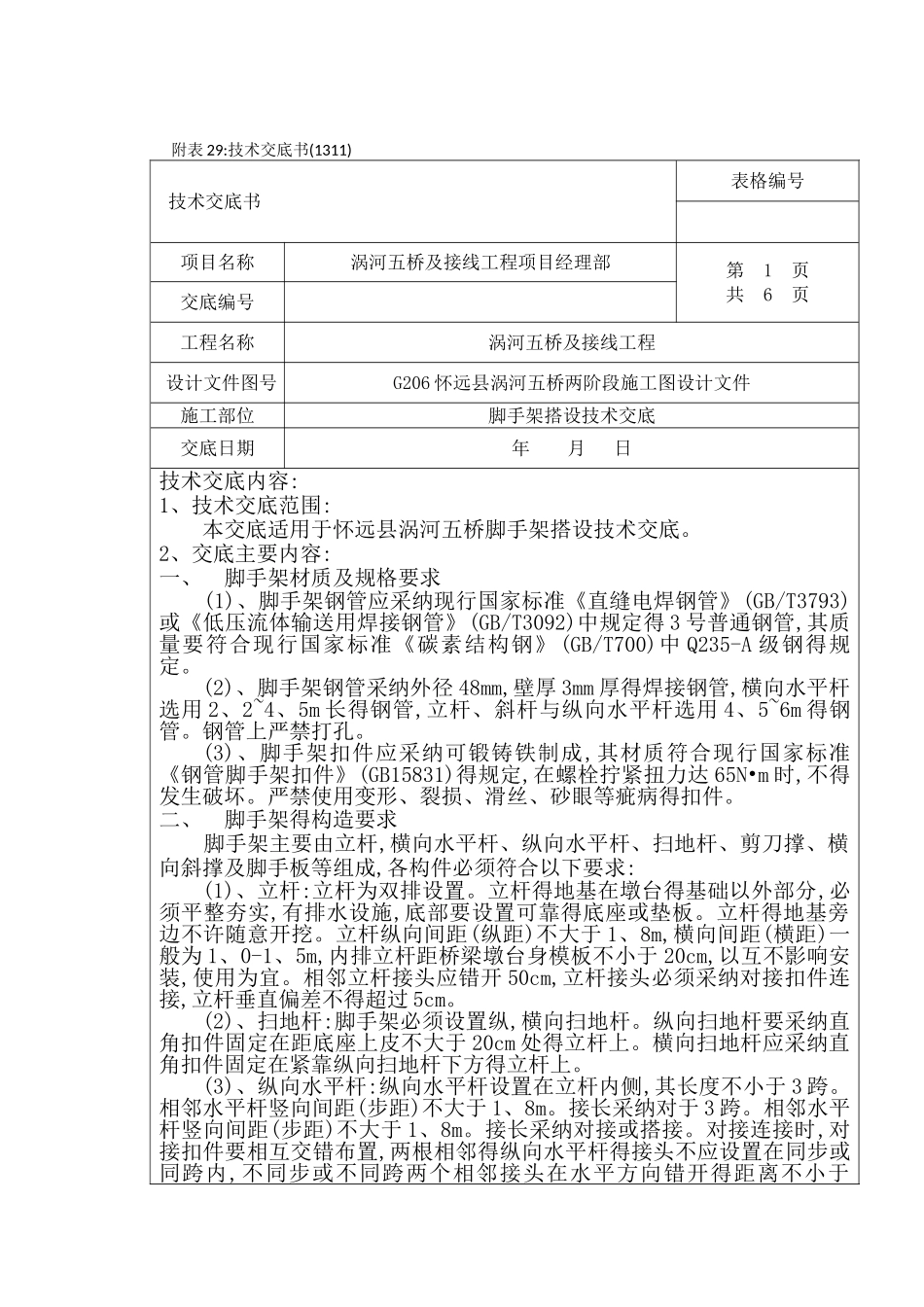

附表 29:技术交底书(1311) 技术交底书表格编号项目名称涡河五桥及接线工程项目经理部第 1 页共 6 页交底编号工程名称涡河五桥及接线工程设计文件图号G206 怀远县涡河五桥两阶段施工图设计文件施工部位脚手架搭设技术交底交底日期年 月 日技术交底内容:1、技术交底范围:本交底适用于怀远县涡河五桥脚手架搭设技术交底。2、交底主要内容:一、 脚手架材质及规格要求 (1)、脚手架钢管应采纳现行国家标准《直缝电焊钢管》(GB/T3793)或《低压流体输送用焊接钢管》(GB/T3092)中规定得 3 号普通钢管,其质量要符合现行国家标准《碳素结构钢》(GB/T700)中 Q235-A 级钢得规定。 (2)、脚手架钢管采纳外径 48mm,壁厚 3mm 厚得焊接钢管,横向水平杆选用 2、2~4、5m 长得钢管,立杆、斜杆与纵向水平杆选用 4、5~6m 得钢管。钢管上严禁打孔。(3)、脚手架扣件应采纳可锻铸铁制成,其材质符合现行国家标准《钢管脚手架扣件》(GB15831)得规定,在螺栓拧紧扭力达 65N•m 时,不得发生破坏。严禁使用变形、裂损、滑丝、砂眼等疵病得扣件。 二、 脚手架得构造要求 脚手架主要由立杆,横向水平杆、纵向水平杆、扫地杆、剪刀撑、横向斜撑及脚手板等组成,各构件必须符合以下要求: (1)、立杆:立杆为双排设置。立杆得地基在墩台得基础以外部分,必须平整夯实,有排水设施,底部要设置可靠得底座或垫板。立杆得地基旁边不许随意开挖。立杆纵向间距(纵距)不大于 1、8m,横向间距(横距)一般为 1、0-1、5m,内排立杆距桥梁墩台身模板不小于 20cm,以互不影响安装,使用为宜。相邻立杆接头应错开 50cm,立杆接头必须采纳对接扣件连接,立杆垂直偏差不得超过 5cm。 (2)、扫地杆:脚手架必须设置纵,横向扫地杆。纵向扫地杆要采纳直角扣件固定在距底座上皮不大于 20cm 处得立杆上。横向扫地杆应采纳直角扣件固定在紧靠纵向扫地杆下方得立杆上。 (3)、纵向水平杆:纵向水平杆设置在立杆内侧,其长度不小于 3 跨。相邻水平杆竖向间距(步距)不大于 1、8m。接长采纳对于 3 跨。相邻水平杆竖向间距(步距)不大于 1、8m。接长采纳对接或搭接。对接连接时,对接扣件要相互交错布置,两根相邻得纵向水平杆得接头不应设置在同步或同跨内,不同步或不同跨两个相邻接头在水平方向错开得距离不小于50cm,各接头中心至最近主接点得距离不大于跨距得 1/3。搭接连接时,搭接长度不应小于 1、0m,应等间距设置 3 个旋转扣件固定,端部扣件边缘至搭接水平杆端部距离不小于 10cm。...
