脱硫脱硝培训材料

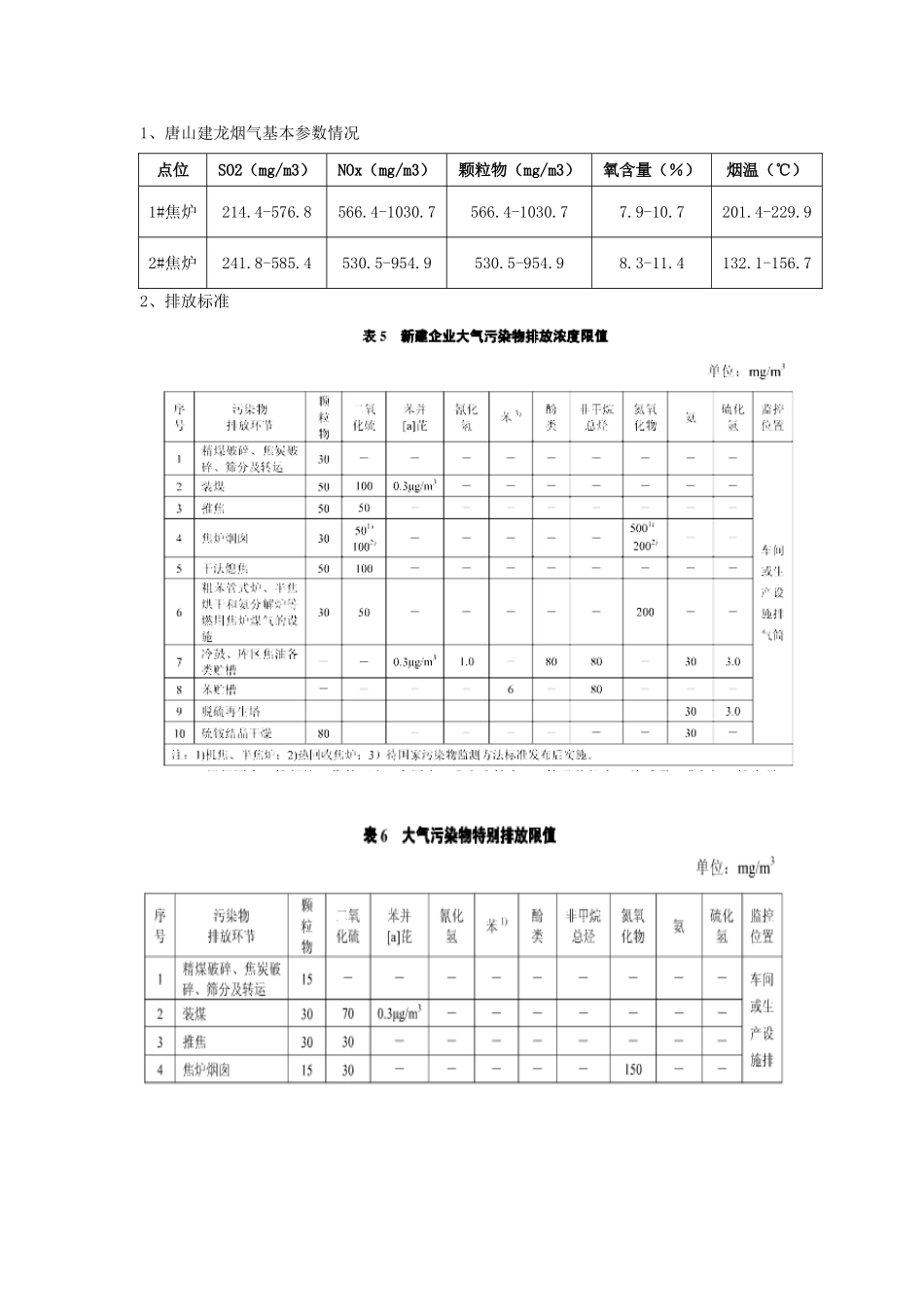

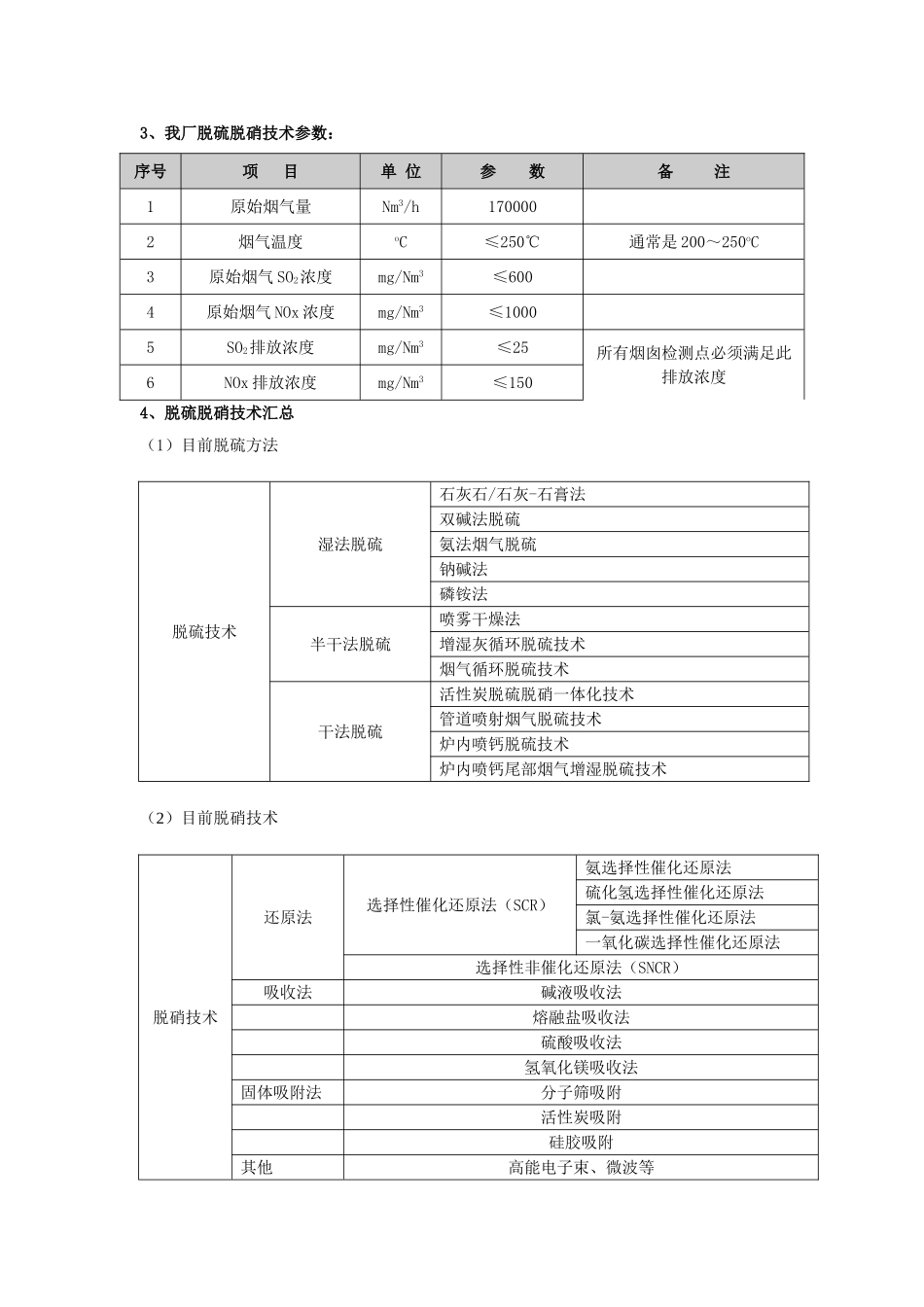

1、唐山建龙烟气基本参数情况点位SO2（mg/m3）NOx（mg/m3）颗粒物（mg/m3）氧含量（％）烟温（℃）1#焦炉214.4-576.8566.4-1030.7566.4-1030.77.9-10.7201.4-229.92#焦炉241.8-585.4530.5-954.9530.5-954.98.3-11.4132.1-156.72、排放标准3、我厂脱硫脱硝技术参数：序号项 目单 位参 数备 注1原始烟气量Nm3/h1700002烟气温度oC≤250℃通常是 200～250oC3原始烟气 SO2浓度mg/Nm3≤6004原始烟气 NOx 浓度mg/Nm3≤10005SO2排放浓度mg/Nm3≤25所有烟囱检测点必须满足此排放浓度6NOx 排放浓度mg/Nm3≤1504、脱硫脱硝技术汇总（1）目前脱硫方法脱硫技术湿法脱硫石灰石/石灰-石膏法双碱法脱硫氨法烟气脱硫钠碱法磷铵法半干法脱硫喷雾干燥法增湿灰循环脱硫技术烟气循环脱硫技术干法脱硫活性炭脱硫脱硝一体化技术管道喷射烟气脱硫技术炉内喷钙脱硫技术炉内喷钙尾部烟气增湿脱硫技术（2）目前脱硝技术脱硝技术还原法选择性催化还原法（SCR）氨选择性催化还原法硫化氢选择性催化还原法氯-氨选择性催化还原法一氧化碳选择性催化还原法选择性非催化还原法（SNCR）吸收法碱液吸收法 熔融盐吸收法 硫酸吸收法 氢氧化镁吸收法固体吸附法分子筛吸附 活性炭吸附 硅胶吸附其他高能电子束、微波等5、技术原理（1）SCR 脱硝技术原理脱硝采纳尿素水作为还原剂，尿素热解工艺利用尿素溶液热解工艺为 SCR 系统提供反应剂，经燃烧器加热的焦炉烟气（320-350℃）进入脱硝反应器，在反应器内，烟气中的NOx 与氨在催化剂的作用下发生反应，最终以 N2的形式排放。尿素热解工艺的主要反应如下：CO(NH2)2 →NH3 + HNCO HNCO + H2O→NH3 + CO2SCR 主要反应描述如下： 4NO+4NH3+O2 → 3N2+6H2O NO+NO2+2NH3 → 3H2O+2N2 6NO+4NH3→5N2+6H2O （2）脱硫技术原理烟气脱硫采纳石灰/石膏法。烟气中的 SO2与石灰浆液在脱硫塔中反应，生成亚硫酸钙；然后通过强制氧化的方式，最终以硫酸钙形式排放。发生的主要反应方： 6、工艺路线及系统说明如图 2－1 所示，1#、2#焦炉烟囱烟气汇合后进入燃烧器，通过燃烧器将焦炉烟气加热至 320-350℃，以提供满足 SCR 反应的温度窗口，然后进入 SCR 反应器进行脱硝，脱硝后的烟气经余热锅炉，使烟气温度降到 160°C 以下，并产生一定量的饱和蒸汽，然后烟气在增压风机的作用下进入脱硫吸收塔，在脱硫吸收塔内，烟气中的 SO2与石灰浆液反应得以脱除，净化后的烟气由塔顶烟囱直接排放。7、方案总体说明（1...
