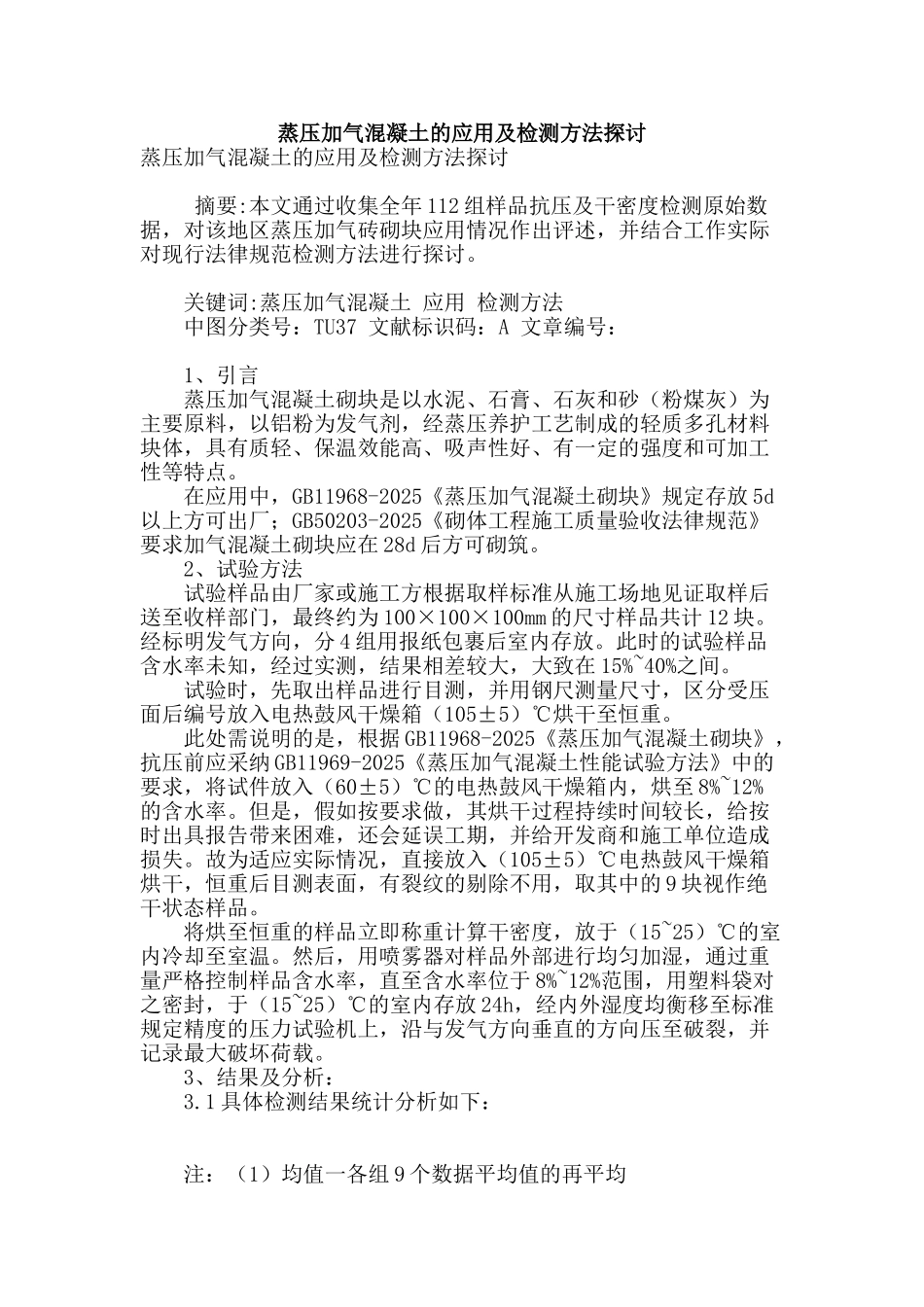

蒸压加气混凝土的应用及检测方法探讨蒸压加气混凝土的应用及检测方法探讨 摘要:本文通过收集全年 112 组样品抗压及干密度检测原始数据，对该地区蒸压加气砖砌块应用情况作出评述，并结合工作实际对现行法律规范检测方法进行探讨
关键词:蒸压加气混凝土 应用 检测方法 中图分类号：TU37 文献标识码：A 文章编号： 1、引言 蒸压加气混凝土砌块是以水泥、石膏、石灰和砂（粉煤灰）为主要原料，以铝粉为发气剂，经蒸压养护工艺制成的轻质多孔材料块体，具有质轻、保温效能高、吸声性好、有一定的强度和可加工性等特点
在应用中，GB11968-2025《蒸压加气混凝土砌块》规定存放 5d以上方可出厂；GB50203-2025《砌体工程施工质量验收法律规范》要求加气混凝土砌块应在 28d 后方可砌筑
2、试验方法 试验样品由厂家或施工方根据取样标准从施工场地见证取样后送至收样部门，最终约为 100×100×100mm 的尺寸样品共计 12 块
经标明发气方向，分 4 组用报纸包裹后室内存放
此时的试验样品含水率未知，经过实测，结果相差较大，大致在 15%~40%之间
试验时，先取出样品进行目测，并用钢尺测量尺寸，区分受压面后编号放入电热鼓风干燥箱（105±5）℃烘干至恒重
此处需说明的是，根据 GB11968-2025《蒸压加气混凝土砌块》，抗压前应采纳 GB11969-2025《蒸压加气混凝土性能试验方法》中的要求，将试件放入（60±5）℃的电热鼓风干燥箱内，烘至 8%~12%的含水率
但是，假如按要求做，其烘干过程持续时间较长，给按时出具报告带来困难，还会延误工期，并给开发商和施工单位造成损失
故为适应实际情况，直接放入（105±5）℃电热鼓风干燥箱烘干，恒重后目测表面，有裂纹的剔除不用，取其中的 9 块视作绝干状态样品
将烘至恒重的样品立即称重计算干密度，放于（15~25）℃的室内
