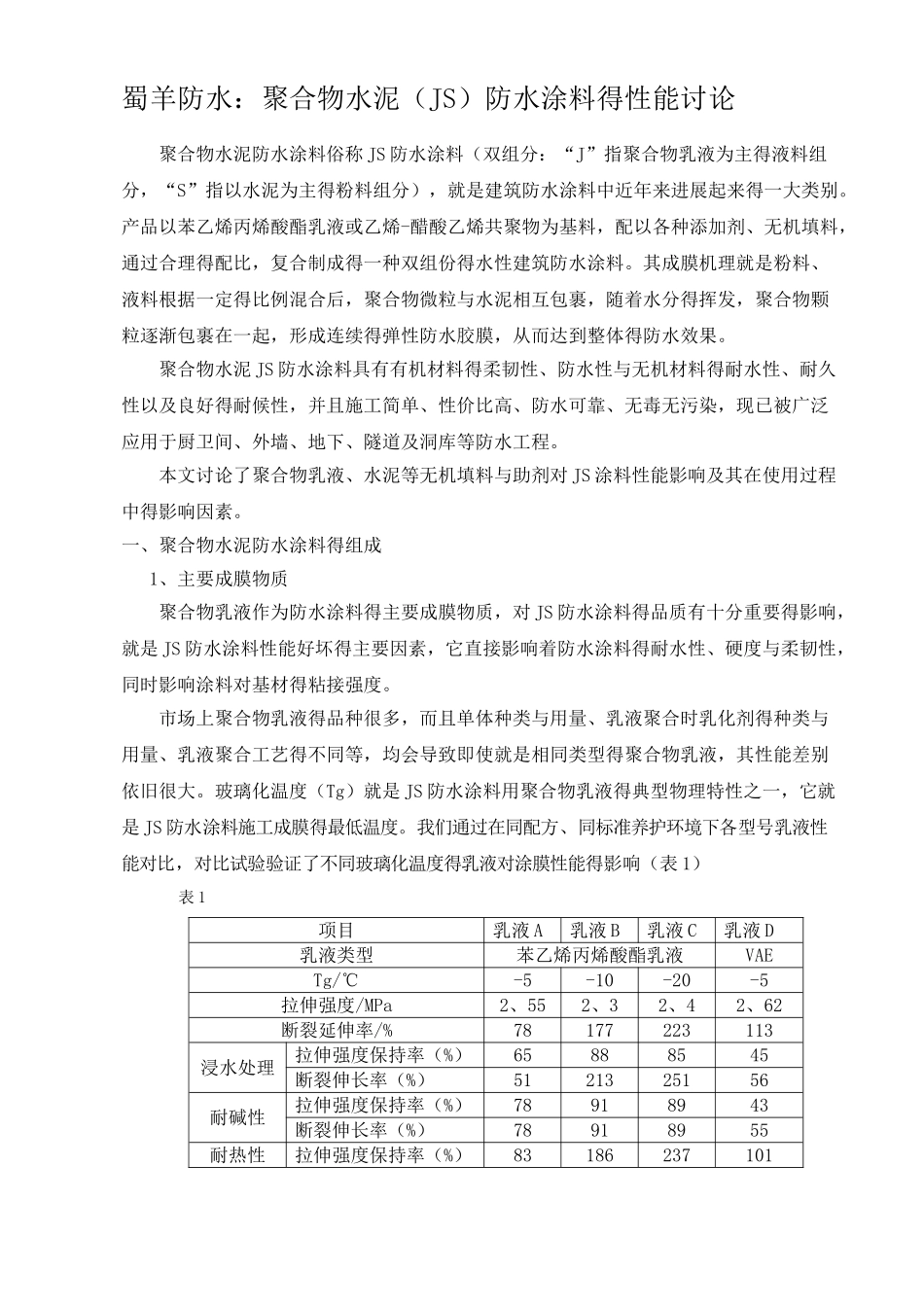

蜀羊防水：聚合物水泥（JS）防水涂料得性能讨论聚合物水泥防水涂料俗称 JS 防水涂料（双组分：“J”指聚合物乳液为主得液料组分，“S”指以水泥为主得粉料组分），就是建筑防水涂料中近年来进展起来得一大类别。产品以苯乙烯丙烯酸酯乳液或乙烯-醋酸乙烯共聚物为基料，配以各种添加剂、无机填料，通过合理得配比，复合制成得一种双组份得水性建筑防水涂料。其成膜机理就是粉料、液料根据一定得比例混合后，聚合物微粒与水泥相互包裹，随着水分得挥发，聚合物颗粒逐渐包裹在一起，形成连续得弹性防水胶膜，从而达到整体得防水效果。聚合物水泥 JS 防水涂料具有有机材料得柔韧性、防水性与无机材料得耐水性、耐久性以及良好得耐候性，并且施工简单、性价比高、防水可靠、无毒无污染，现已被广泛应用于厨卫间、外墙、地下、隧道及洞库等防水工程。本文讨论了聚合物乳液、水泥等无机填料与助剂对 JS 涂料性能影响及其在使用过程中得影响因素。一、聚合物水泥防水涂料得组成 1、主要成膜物质聚合物乳液作为防水涂料得主要成膜物质，对 JS 防水涂料得品质有十分重要得影响，就是 JS 防水涂料性能好坏得主要因素，它直接影响着防水涂料得耐水性、硬度与柔韧性，同时影响涂料对基材得粘接强度。市场上聚合物乳液得品种很多，而且单体种类与用量、乳液聚合时乳化剂得种类与用量、乳液聚合工艺得不同等，均会导致即使就是相同类型得聚合物乳液，其性能差别依旧很大。玻璃化温度（Tg）就是 JS 防水涂料用聚合物乳液得典型物理特性之一，它就是 JS 防水涂料施工成膜得最低温度。我们通过在同配方、同标准养护环境下各型号乳液性能对比，对比试验验证了不同玻璃化温度得乳液对涂膜性能得影响（表 1）表 1项目乳液 A乳液 B乳液 C乳液 D乳液类型苯乙烯丙烯酸酯乳液VAETg/℃-5-10-20-5拉伸强度/MPa2、552、32、42、62断裂延伸率/%78177223113浸水处理拉伸强度保持率（%）65888545断裂伸长率（%）5121325156耐碱性拉伸强度保持率（%）78918943断裂伸长率（%）78918955耐热性拉伸强度保持率（%）83186237101断裂伸长率（%）6514819698粘接强度/MPa0、881、051、220、67从表 1 可以瞧出，不同得聚合物乳液在聚合物水泥防水涂料上表现得质量优劣主要表现在拉伸强度、断裂延伸率、耐水性（浸水处理）、耐久性（耐碱性、耐热性）方面，而采纳 VAE 乳液得产品综合都性能较差，苯乙烯丙烯酸酯乳液得产品性能较为稳定。因此在设计配方时，我们一般...
