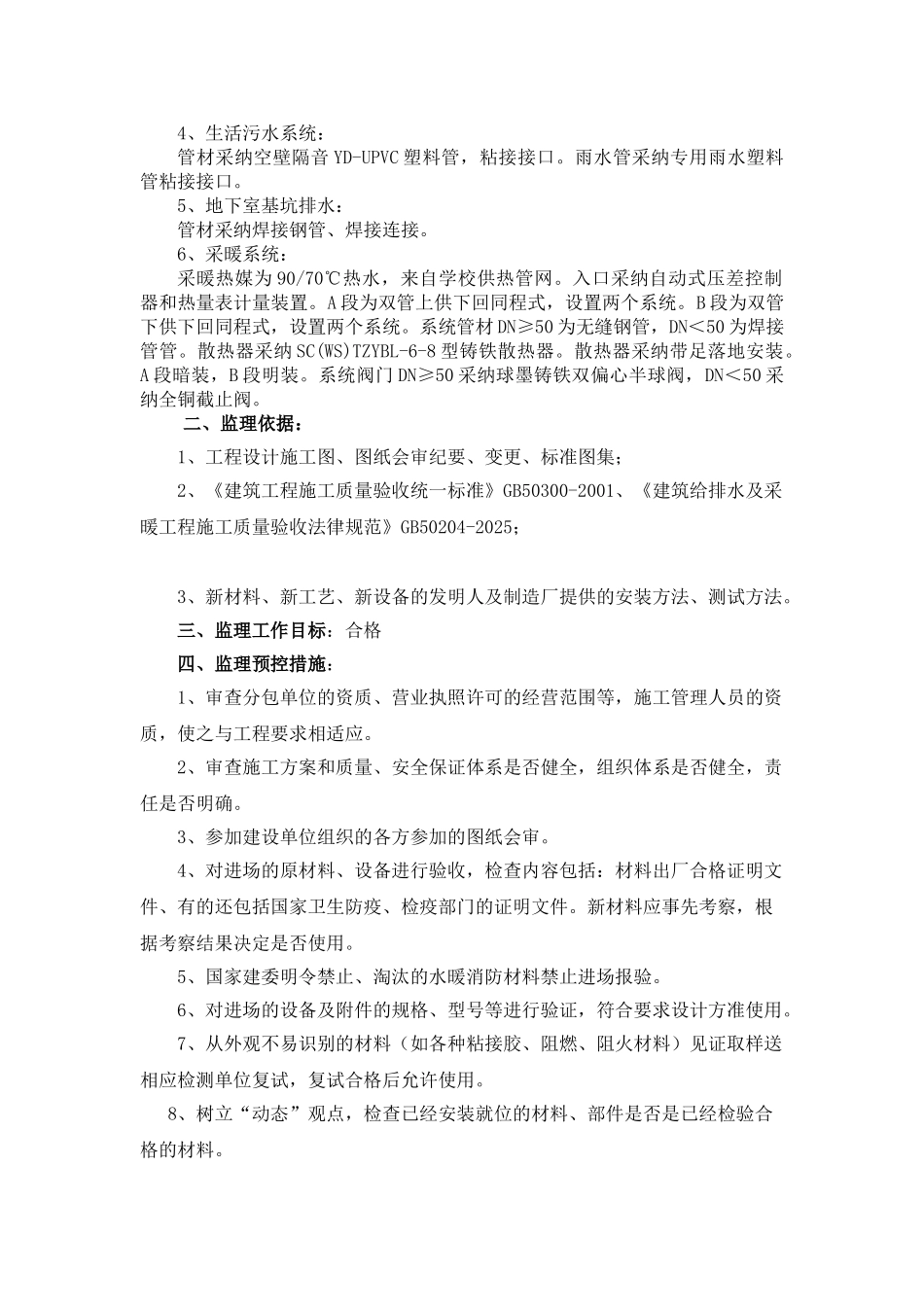

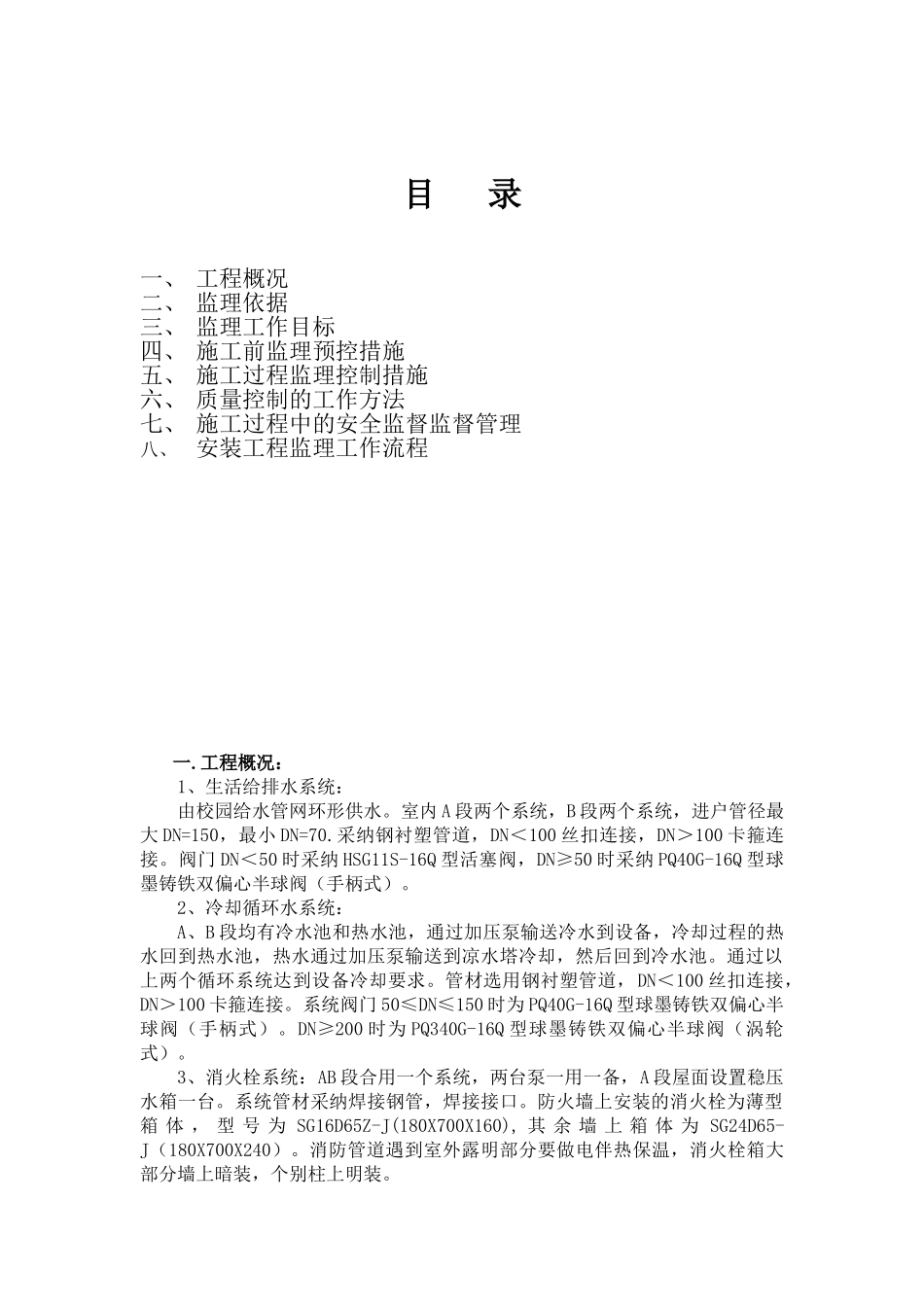

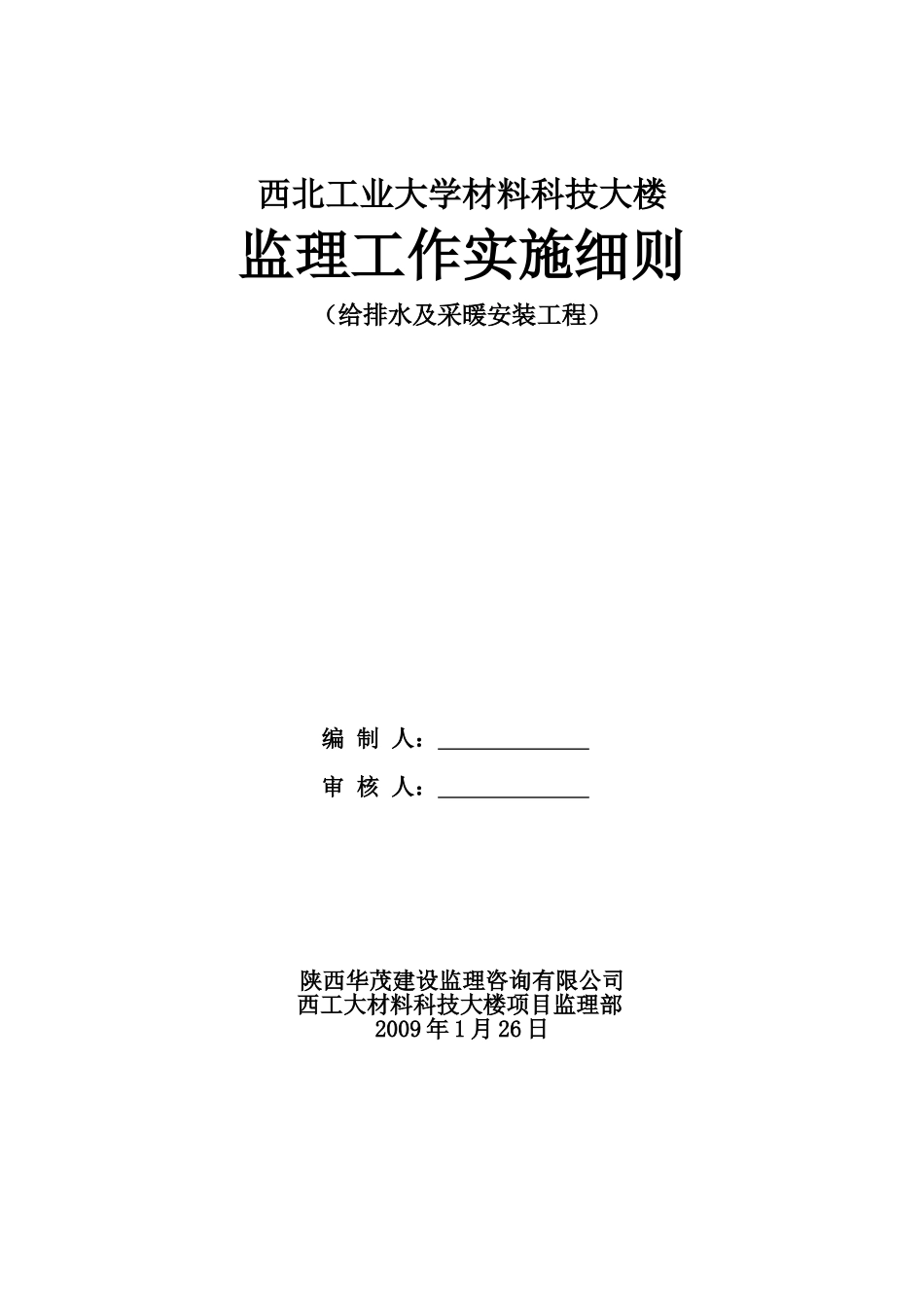

西北工业大学材料科技大楼监理工作实施细则（给排水及采暖安装工程）编 制 人： 审 核 人： 陕西华茂建设监理咨询有限公司西工大材料科技大楼项目监理部 2009 年 1 月 26 日目 录一、 工程概况二、 监理依据三、 监理工作目标四、 施工前监理预控措施五、 施工过程监理控制措施六、 质量控制的工作方法七、 施工过程中的安全监督监督管理八、 安装工程监理工作流程一.工程概况：1、生活给排水系统：由校园给水管网环形供水。室内 A 段两个系统，B 段两个系统，进户管径最大 DN=150，最小 DN=70.采纳钢衬塑管道，DN＜100 丝扣连接，DN＞100 卡箍连接。阀门 DN＜50 时采纳 HSG11S-16Q 型活塞阀，DN≥50 时采纳 PQ40G-16Q 型球墨铸铁双偏心半球阀（手柄式）。2、冷却循环水系统：A、B 段均有冷水池和热水池，通过加压泵输送冷水到设备，冷却过程的热水回到热水池，热水通过加压泵输送到凉水塔冷却，然后回到冷水池。通过以上两个循环系统达到设备冷却要求。管材选用钢衬塑管道，DN＜100 丝扣连接，DN＞100 卡箍连接。系统阀门 50≤DN≤150 时为 PQ40G-16Q 型球墨铸铁双偏心半球阀（手柄式）。DN≥200 时为 PQ340G-16Q 型球墨铸铁双偏心半球阀（涡轮式）。3、消火栓系统：AB 段合用一个系统，两台泵一用一备，A 段屋面设置稳压水箱一台。系统管材采纳焊接钢管，焊接接口。防火墙上安装的消火栓为薄型箱 体 ， 型 号 为 SG16D65Z-J(180X700X160), 其 余 墙 上 箱 体 为 SG24D65-J（180X700X240）。消防管道遇到室外露明部分要做电伴热保温，消火栓箱大部分墙上暗装，个别柱上明装。4、生活污水系统：管材采纳空壁隔音 YD-UPVC 塑料管，粘接接口。雨水管采纳专用雨水塑料管粘接接口。5、地下室基坑排水：管材采纳焊接钢管、焊接连接。6、采暖系统：采暖热媒为 90/70℃热水，来自学校供热管网。入口采纳自动式压差控制器和热量表计量装置。A 段为双管上供下回同程式，设置两个系统。B 段为双管下供下回同程式，设置两个系统。系统管材 DN≥50 为无缝钢管，DN＜50 为焊接管管。散热器采纳 SC(WS)TZYBL-6-8 型铸铁散热器。散热器采纳带足落地安装。A 段暗装，B 段明装。系统阀门 DN≥50 采纳球墨铸铁双偏心半球阀，DN＜50 采纳全铜截止阀。二、监理依据：1、工程设计施工图、图纸会审纪要、变更、标准图集；2、《建筑工程施工质量验收统一标准》GB50300-2001、《建筑给排水及...
