论数控编程后处理的系统格式修改

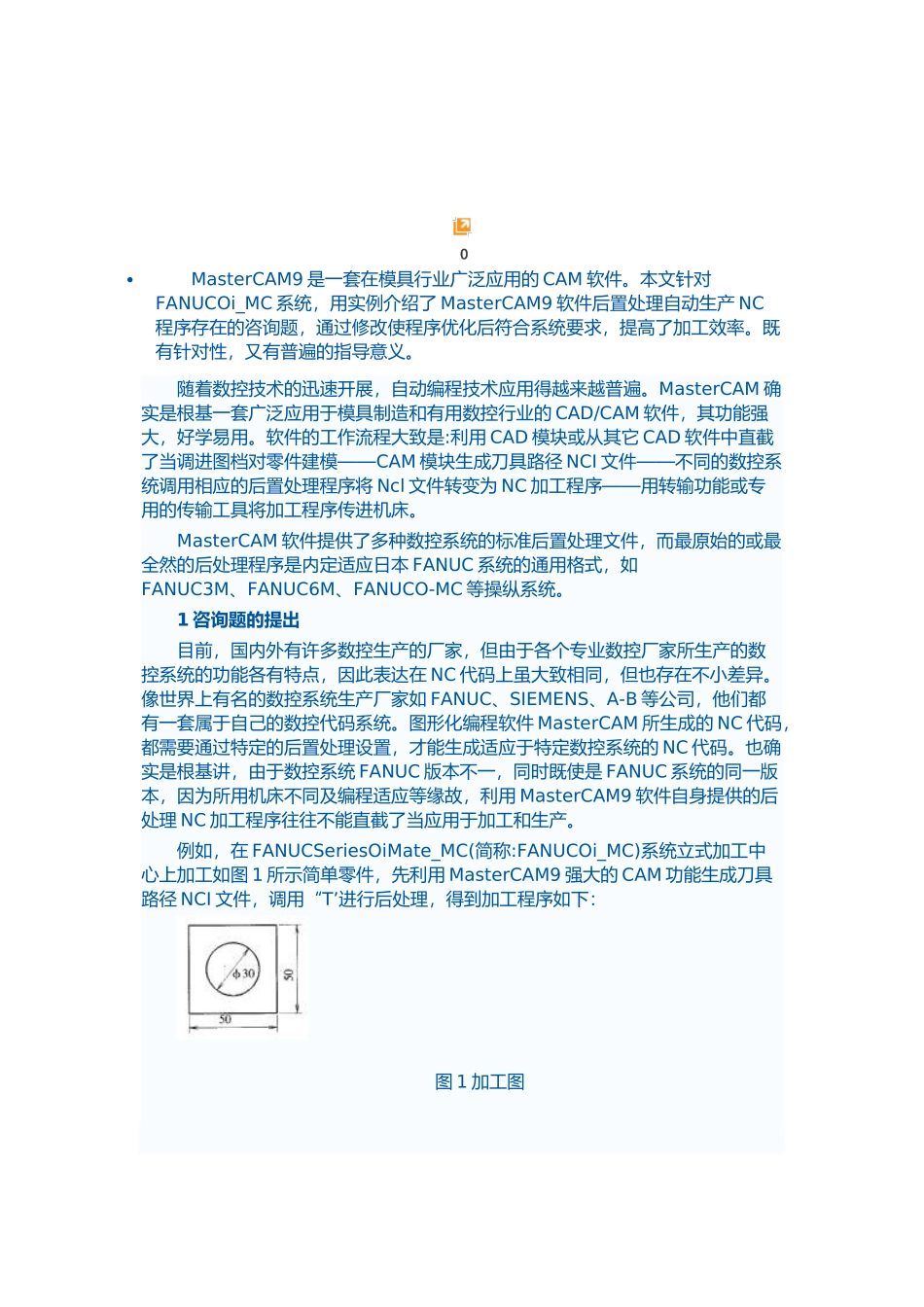

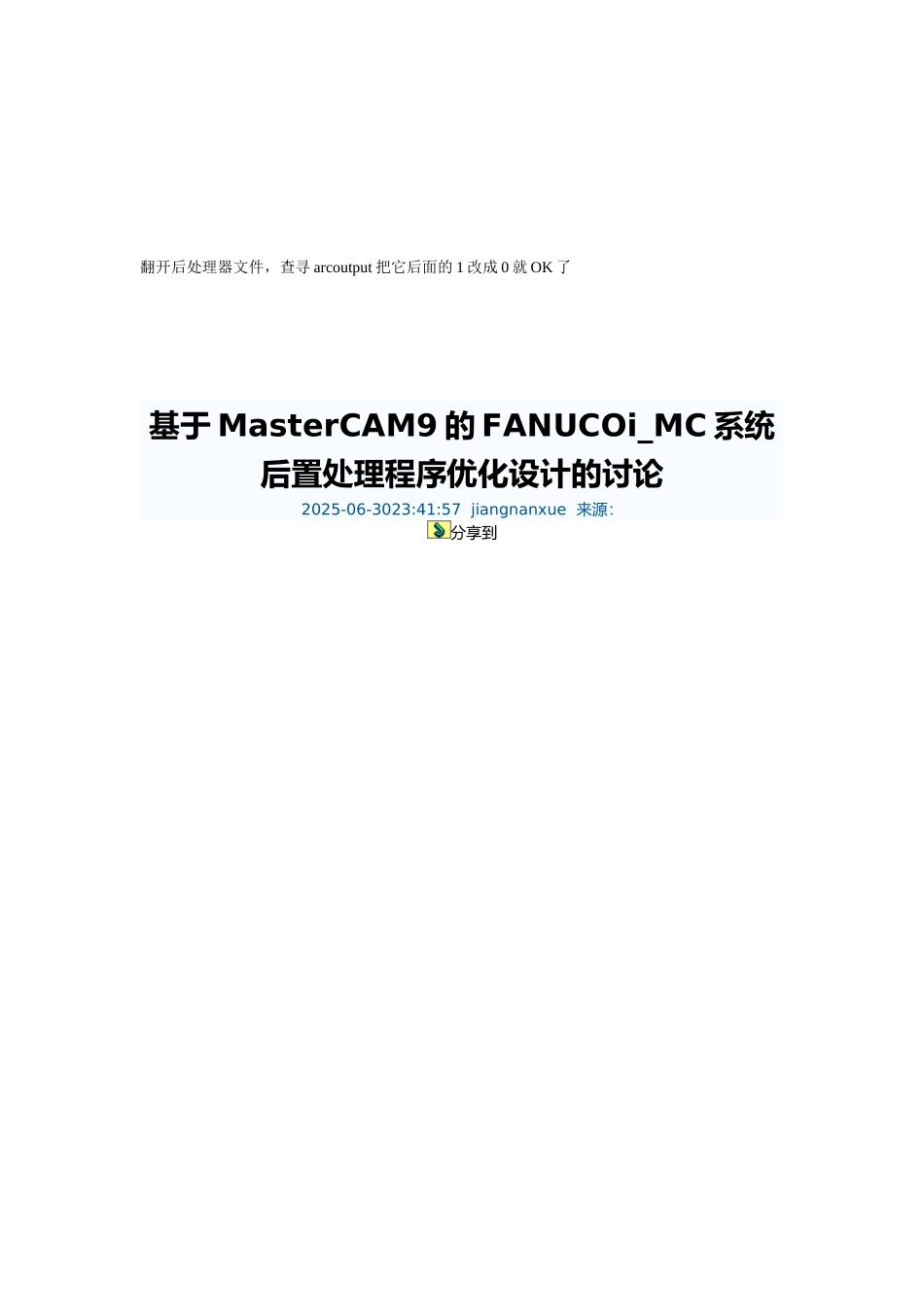

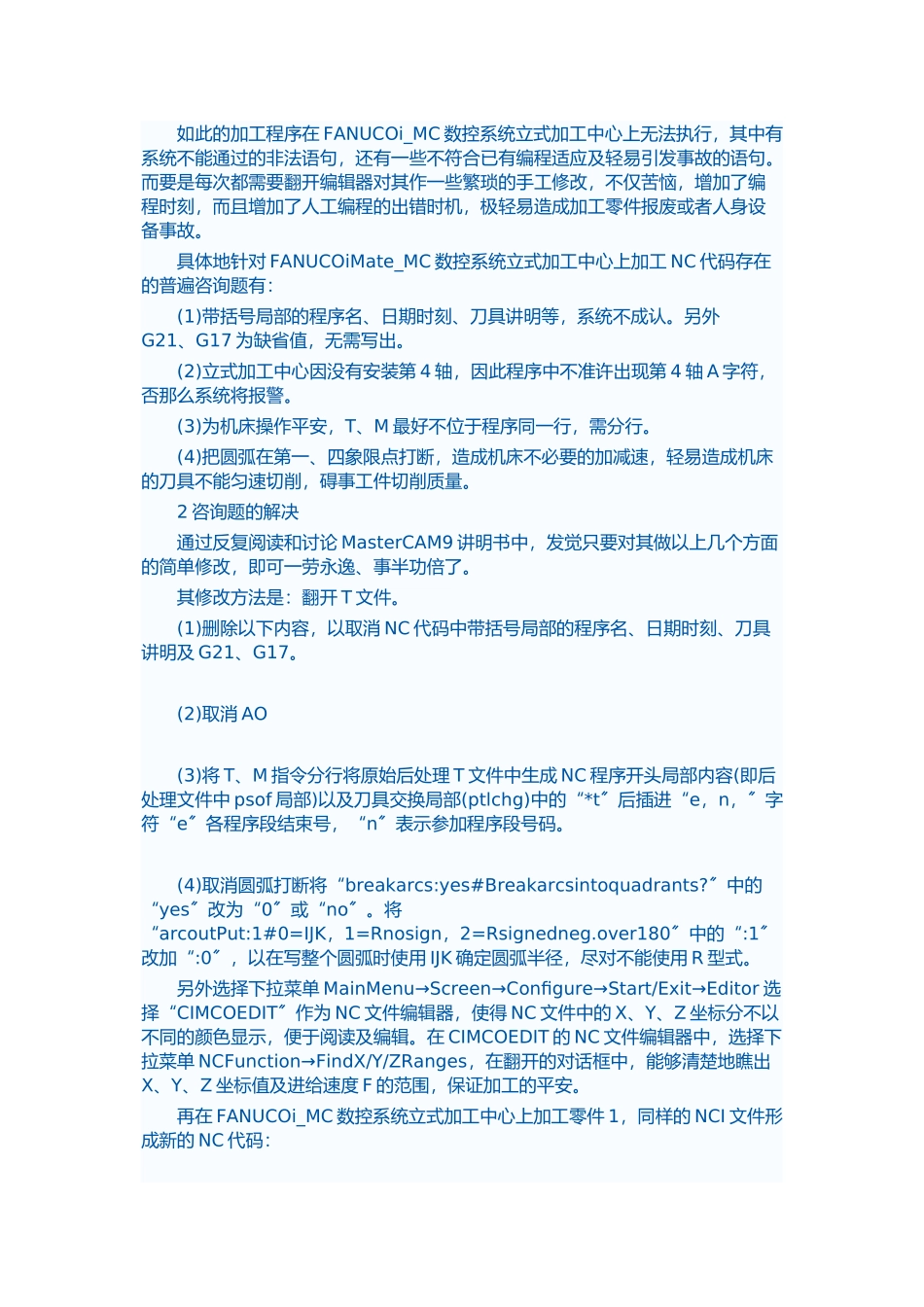

翻开后处理器文件，查寻 arcoutput 把它后面的 1 改成 0 就 OK 了基于 MasterCAM9 的 FANUCOi_MC 系统后置处理程序优化设计的讨论2025-06-3023:41:57 jiangnanxue 来源：分享到 0 MasterCAM9 是一套在模具行业广泛应用的 CAM 软件。本文针对FANUCOi_MC 系统，用实例介绍了 MasterCAM9 软件后置处理自动生产 NC程序存在的咨询题，通过修改使程序优化后符合系统要求，提高了加工效率。既有针对性，又有普遍的指导意义。 随着数控技术的迅速开展，自动编程技术应用得越来越普遍。MasterCAM 确实是根基一套广泛应用于模具制造和有用数控行业的 CAD/CAM 软件，其功能强大，好学易用。软件的工作流程大致是:利用 CAD 模块或从其它 CAD 软件中直截了当调进图档对零件建模——CAM 模块生成刀具路径 NCI 文件——不同的数控系统调用相应的后置处理程序将 Ncl 文件转变为 NC 加工程序——用转输功能或专用的传输工具将加工程序传进机床。 MasterCAM 软件提供了多种数控系统的标准后置处理文件，而最原始的或最全然的后处理程序是内定适应日本 FANUC 系统的通用格式，如FANUC3M、FANUC6M、FANUCO-MC 等操纵系统。 1 咨询题的提出 目前，国内外有许多数控生产的厂家，但由于各个专业数控厂家所生产的数控系统的功能各有特点，因此表达在 NC 代码上虽大致相同，但也存在不小差异。像世界上有名的数控系统生产厂家如 FANUC、SIEMENS、A-B 等公司，他们都有一套属于自己的数控代码系统。图形化编程软件 MasterCAM 所生成的 NC 代码，都需要通过特定的后置处理设置，才能生成适应于特定数控系统的 NC 代码。也确实是根基讲，由于数控系统 FANUC 版本不一，同时既使是 FANUC 系统的同一版本，因为所用机床不同及编程适应等缘故，利用 MasterCAM9 软件自身提供的后处理 NC 加工程序往往不能直截了当应用于加工和生产。 例如，在 FANUCSeriesOiMate_MC(简称:FANUCOi_MC)系统立式加工中心上加工如图 1 所示简单零件，先利用 MasterCAM9 强大的 CAM 功能生成刀具路径 NCI 文件，调用“T’进行后处理，得到加工程序如下： 图 1 加工图 如此的加工程序在 FANUCOi_MC 数控系统立式加工中心上无法执行，其中有系统不能通过的非法语句，还有一些不符合已有编程适应及轻易引发事故的语句。而要是每次都需要翻开编辑器对其作一些繁琐的手工修改，不仅苦恼，增加了编程时刻，而且增加了人工...
