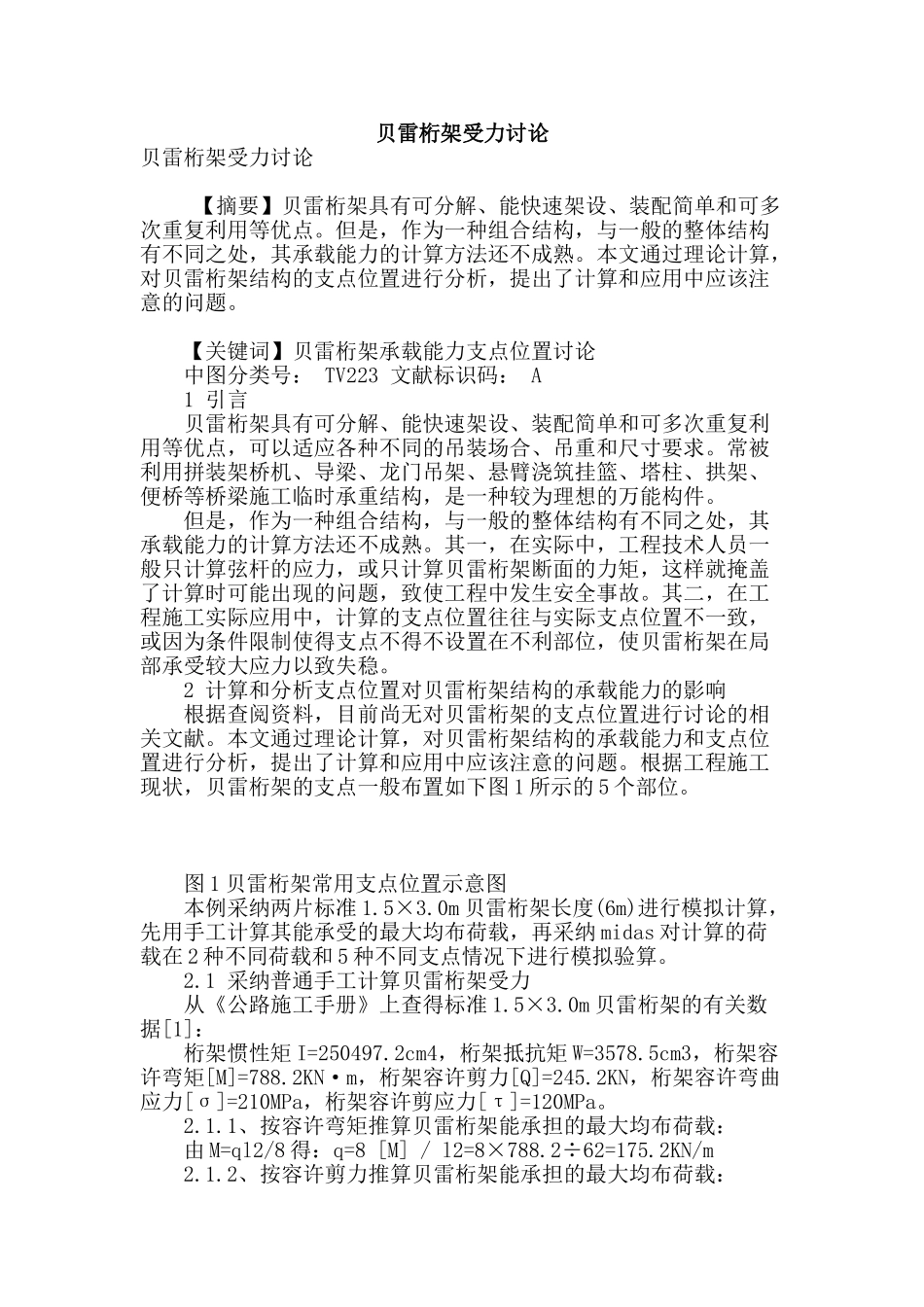

贝雷桁架受力讨论贝雷桁架受力讨论 【摘要】贝雷桁架具有可分解、能快速架设、装配简单和可多次重复利用等优点。但是，作为一种组合结构，与一般的整体结构有不同之处，其承载能力的计算方法还不成熟。本文通过理论计算，对贝雷桁架结构的支点位置进行分析，提出了计算和应用中应该注意的问题。 【关键词】贝雷桁架承载能力支点位置讨论 中图分类号： TV223 文献标识码： A 1 引言 贝雷桁架具有可分解、能快速架设、装配简单和可多次重复利用等优点，可以适应各种不同的吊装场合、吊重和尺寸要求。常被利用拼装架桥机、导梁、龙门吊架、悬臂浇筑挂篮、塔柱、拱架、便桥等桥梁施工临时承重结构，是一种较为理想的万能构件。 但是，作为一种组合结构，与一般的整体结构有不同之处，其承载能力的计算方法还不成熟。其一，在实际中，工程技术人员一般只计算弦杆的应力，或只计算贝雷桁架断面的力矩，这样就掩盖了计算时可能出现的问题，致使工程中发生安全事故。其二，在工程施工实际应用中，计算的支点位置往往与实际支点位置不一致，或因为条件限制使得支点不得不设置在不利部位，使贝雷桁架在局部承受较大应力以致失稳。 2 计算和分析支点位置对贝雷桁架结构的承载能力的影响 根据查阅资料，目前尚无对贝雷桁架的支点位置进行讨论的相关文献。本文通过理论计算，对贝雷桁架结构的承载能力和支点位置进行分析，提出了计算和应用中应该注意的问题。根据工程施工现状，贝雷桁架的支点一般布置如下图 1 所示的 5 个部位。 图 1 贝雷桁架常用支点位置示意图 本例采纳两片标准 1.5×3.0m 贝雷桁架长度(6m)进行模拟计算，先用手工计算其能承受的最大均布荷载，再采纳 midas 对计算的荷载在 2 种不同荷载和 5 种不同支点情况下进行模拟验算。 2.1 采纳普通手工计算贝雷桁架受力 从《公路施工手册》上查得标准 1.5×3.0m 贝雷桁架的有关数据[1]： 桁架惯性矩 I=250497.2cm4，桁架抵抗矩 W=3578.5cm3，桁架容许弯矩[M]=788.2KN·m，桁架容许剪力[Q]=245.2KN，桁架容许弯曲应力[σ]=210MPa，桁架容许剪应力[τ]=120MPa。 2.1.1、按容许弯矩推算贝雷桁架能承担的最大均布荷载： 由 M=ql2/8 得：q=8 [M] / l2=8×788.2÷62=175.2KN/m 2.1.2、按容许剪力推算贝雷桁架能承担的最大均布荷载： q=2[Q]/l=2×245.2÷6=81.7 KN/m 施工时为确保安全一般取小值进行验算，后面荷载分别取值175.2KN/m 和 81.7 KN/m 进...
