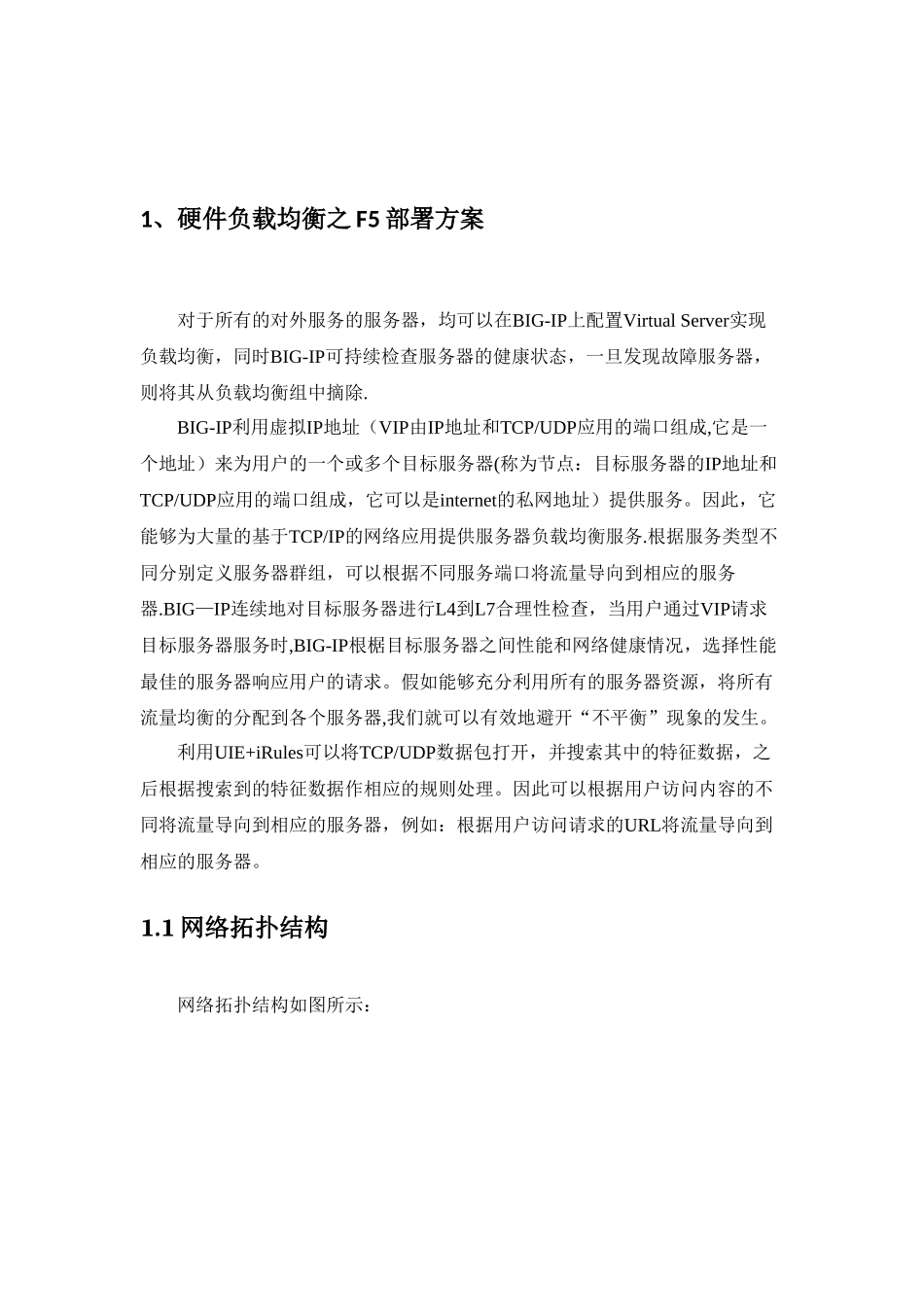

负载均衡软件实现与硬件实现方案(优质文档,可直接使用,可编辑,欢迎下载)该文档是 word2025-word2025 兼容版软件、硬件负载均衡部署方案目录1、硬件负载均衡之 F5 部署方案 21。1 网络拓扑结构 21。2 反向代理部署方式 32 软件负载均衡方案 52.1 负载均衡软件实现方式之一 - URL 重定向方式 52.2 负载均衡软件实现方式之二 - 基于 DNS62。3 负载均衡软件实现方式之三 - LVS82。4 负载均衡软件实现方式之四 — 专业负载均衡软件 16总结:171、硬件负载均衡之 F5 部署方案对于所有的对外服务的服务器,均可以在BIG-IP上配置Virtual Server实现负载均衡,同时BIG-IP可持续检查服务器的健康状态,一旦发现故障服务器,则将其从负载均衡组中摘除.BIG-IP利用虚拟IP地址(VIP由IP地址和TCP/UDP应用的端口组成,它是一个地址)来为用户的一个或多个目标服务器(称为节点:目标服务器的IP地址和TCP/UDP应用的端口组成,它可以是internet的私网地址)提供服务。因此,它能够为大量的基于TCP/IP的网络应用提供服务器负载均衡服务.根据服务类型不同分别定义服务器群组,可以根据不同服务端口将流量导向到相应的服务器.BIG—IP连续地对目标服务器进行L4到L7合理性检查,当用户通过VIP请求目标服务器服务时,BIG-IP根椐目标服务器之间性能和网络健康情况,选择性能最佳的服务器响应用户的请求。假如能够充分利用所有的服务器资源,将所有流量均衡的分配到各个服务器,我们就可以有效地避开“不平衡”现象的发生。利用UIE+iRules可以将TCP/UDP数据包打开,并搜索其中的特征数据,之后根据搜索到的特征数据作相应的规则处理。因此可以根据用户访问内容的不同将流量导向到相应的服务器,例如:根据用户访问请求的URL将流量导向到相应的服务器。1.1 网络拓扑结构网络拓扑结构如图所示:网络拓扑结构1。2 反向代理部署方式下图为集群服务器的硬件负载均衡详细架构图,由一台 F5 虚拟机分别对多台服务器进行负载分配.① 如图,假设域名 www。oiinfo。com 被解析到 F5 的外网/公网虚拟 IP:61。1.1。3(vs_squid),该虚拟 IP 下有一个服务器池(pool_squid),该服务器池下包含两台真实的 Squid 服务器(192。168.1.11 和 192.168.1.12)。② 、 假 如 Squid 缓 存 未 命 中 , 则 会 请 求 F5 的 内 网 虚 拟 IP :192 。 168 。 1.3 ( vs_apache ) , 该 虚 拟 IP 下 有 一 个 ...
