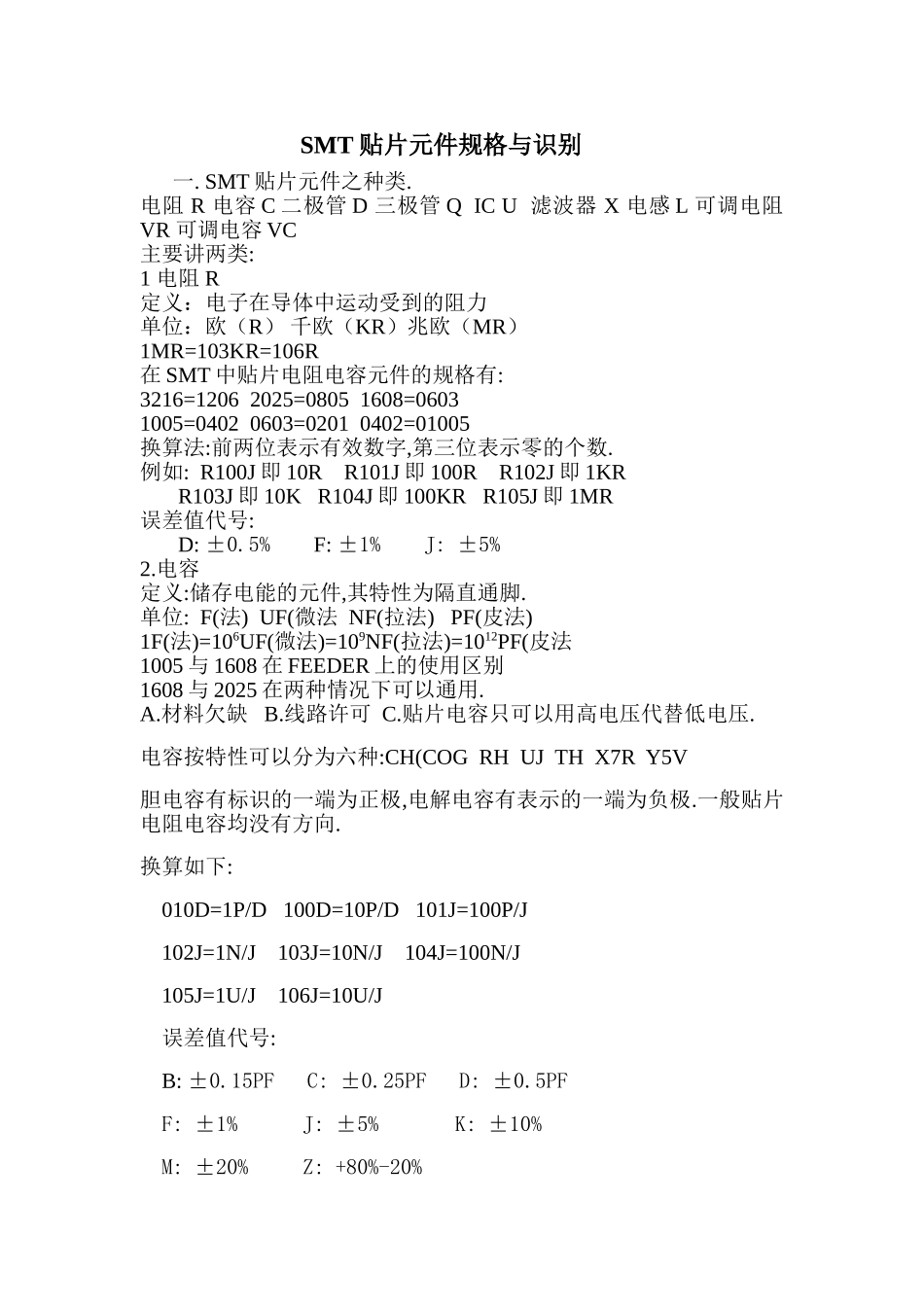

SMT 贴片元件规格与识别一. SMT 贴片元件之种类.电阻 R 电容 C 二极管 D 三极管 Q IC U 滤波器 X 电感 L 可调电阻VR 可调电容 VC主要讲两类:1 电阻 R 定义：电子在导体中运动受到的阻力单位：欧（R） 千欧（KR）兆欧（MR）1MR=103KR=106R在 SMT 中贴片电阻电容元件的规格有:3216=1206 2025=0805 1608=0603 1005=0402 0603=0201 0402=01005换算法:前两位表示有效数字,第三位表示零的个数.例如: R100J 即 10R R101J 即 100R R102J 即 1KR R103J 即 10K R104J 即 100KR R105J 即 1MR误差值代号: D: ±0.5% F: ±1% J: ±5%2.电容定义:储存电能的元件,其特性为隔直通脚.单位: F(法) UF(微法 NF(拉法) PF(皮法)1F(法)=106UF(微法)=109NF(拉法)=1012PF(皮法1005 与 1608 在 FEEDER 上的使用区别1608 与 2025 在两种情况下可以通用.A.材料欠缺 B.线路许可 C.贴片电容只可以用高电压代替低电压.电容按特性可以分为六种:CH(COG RH UJ TH X7R Y5V胆电容有标识的一端为正极,电解电容有表示的一端为负极.一般贴片电阻电容均没有方向.换算如下:010D=1P/D 100D=10P/D 101J=100P/J102J=1N/J 103J=10N/J 104J=100N/J105J=1U/J 106J=10U/J误差值代号:B: ±0.15PF C: ±0.25PF D: ±0.5PF F: ±1% J: ±5% K: ±10% M: ±20% Z: +80%-20%
