跨河桥梁工程钻孔灌注桩施工监理实施细则

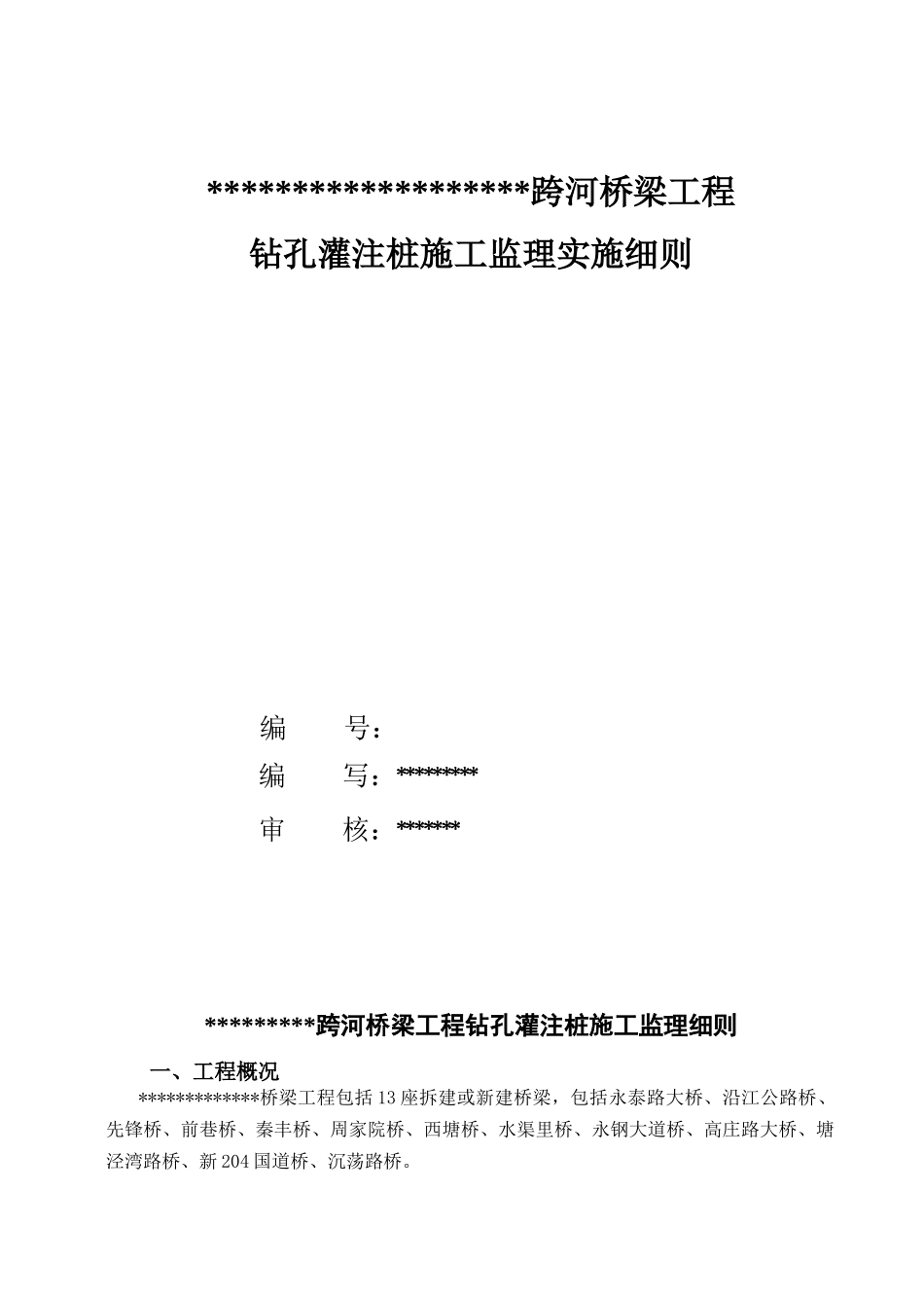

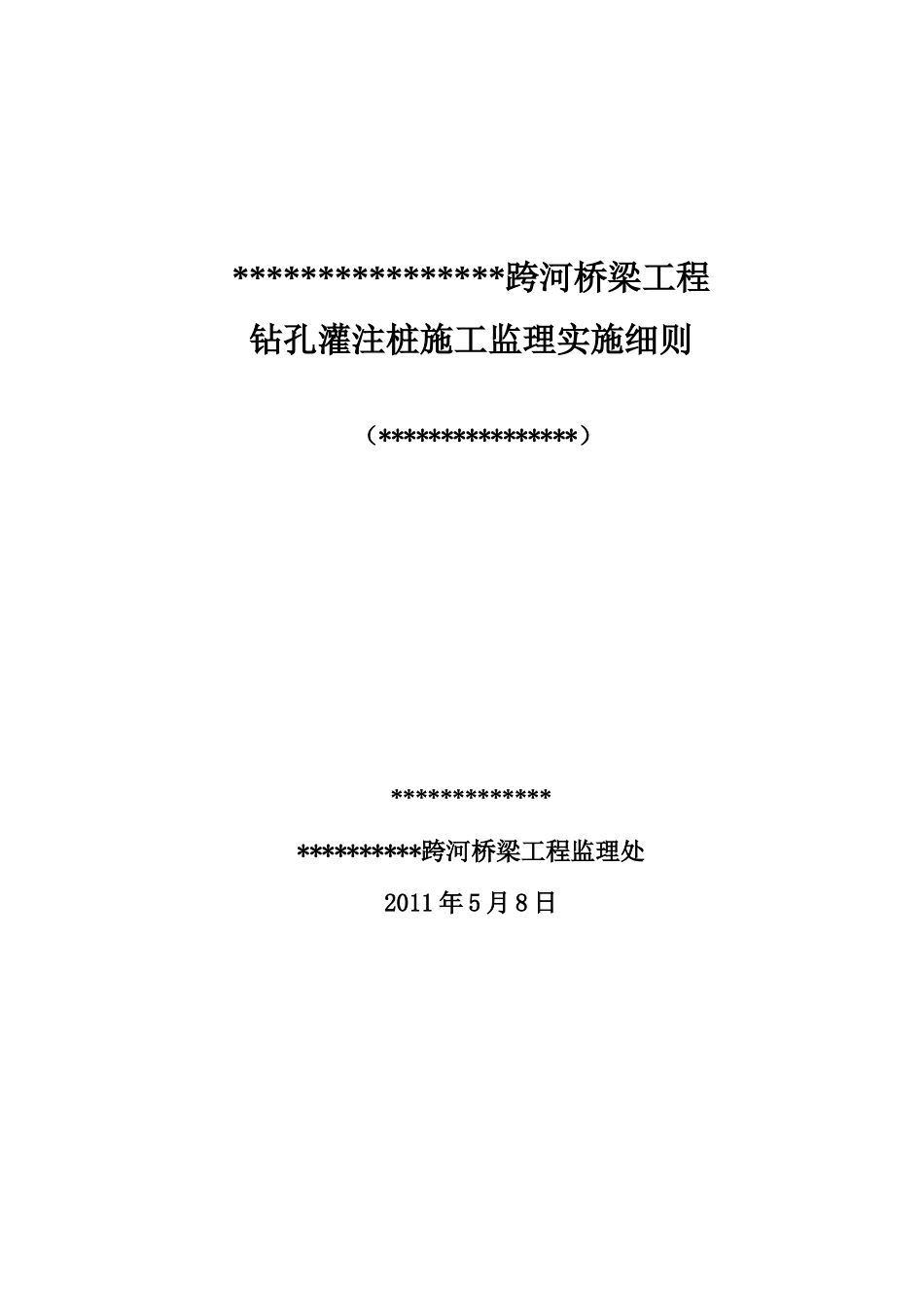

****************跨河桥梁工程钻孔灌注桩施工监理实施细则 （****************）***********************跨河桥梁工程监理处2011 年 5 月 8 日*******************跨河桥梁工程钻孔灌注桩施工监理实施细则编 号：编 写：********* 审 核：****************跨河桥梁工程钻孔灌注桩施工监理细则一、工程概况*************桥梁工程包括 13 座拆建或新建桥梁，包括永泰路大桥、沿江公路桥、先锋桥、前巷桥、秦丰桥、周家院桥、西塘桥、水渠里桥、永钢大道桥、高庄路大桥、塘泾湾路桥、新 204 国道桥、沉荡路桥。13 座桥均为钻孔灌注桩增加，桩径 120cm、150cm。为做好走马塘张家港跨河桥梁工程钻孔灌注桩施工监理工作，监理处制定走马塘张家港跨河桥梁工程钻孔灌注桩监理实施细则。二、细则编制依据1《建筑桩基技术法律规范》（JGJ94-2025）2《公路工程基桩动测技术规程》（JTG/TF81-01-2025）3《公路桥涵地基及基础设计法律规范》（JTGD63-2025）4《公路桥涵施工技术法律规范》（JTJ041-2000） 5《公路工程质量检验评定标准》（JTGF80-2025）6 各座桥梁施工图7 各标段招标文件和投标文件三、混凝土原材料检验1．混凝土为商品混凝土，原材料需提供质保书，送具有试验资质的试验单位检验。2．钢筋及其焊接接头检验项目为：拉伸、冷弯试验。上述材料检验结果需符合国家有关法律规范的技术要求。四、施工工艺及质量标准1.桩位测放1.1 施工单位需复测现场轴线控制点及水准点，并将复测结果及自己设置的临时基准点报监理工程师。1.2 桩位测放后用短钢筋（长 50cm）标定桩位中心，群桩偏差不大于 100mm，单排桩偏差不大于 50mm。走马塘张家港市跨河桥梁概况表序号桥梁名称跨径组合下部结构上部结构1新 204 国道桥16+ （ 16+20+13）桩柱式墩台，桩径150cm ， 12 根 ， 桩径 120cm，24 根16m(48 块)、20m（24 块）13m（24 块）先张法预应力混凝土空心板2永泰路桥6×20+ （ 40+60+40）+3×22+30+3×22m桩柱式墩台，Ø120cm51根，Ø130cm12根，Ø150cm14 根20m(84 块)、22m（84 块）30m（14 块）先/后张法预应力混凝土空心板3沿江公路桥8×20+ （ 40+60+40）+7×20m桩柱式墩台，Ø120cm71 根， Ø150cm6 根20m(225 块)先张法预应力混凝土空心板4高庄桥16+25+16桩柱式墩台，桩径150cm，共 12 根16m(28 块)、25m（14 块）先张法预应力混凝土空心板5塘泾湾路桥16+20+16桩柱式墩台，桩径120cm，共 8 根16m(1...
