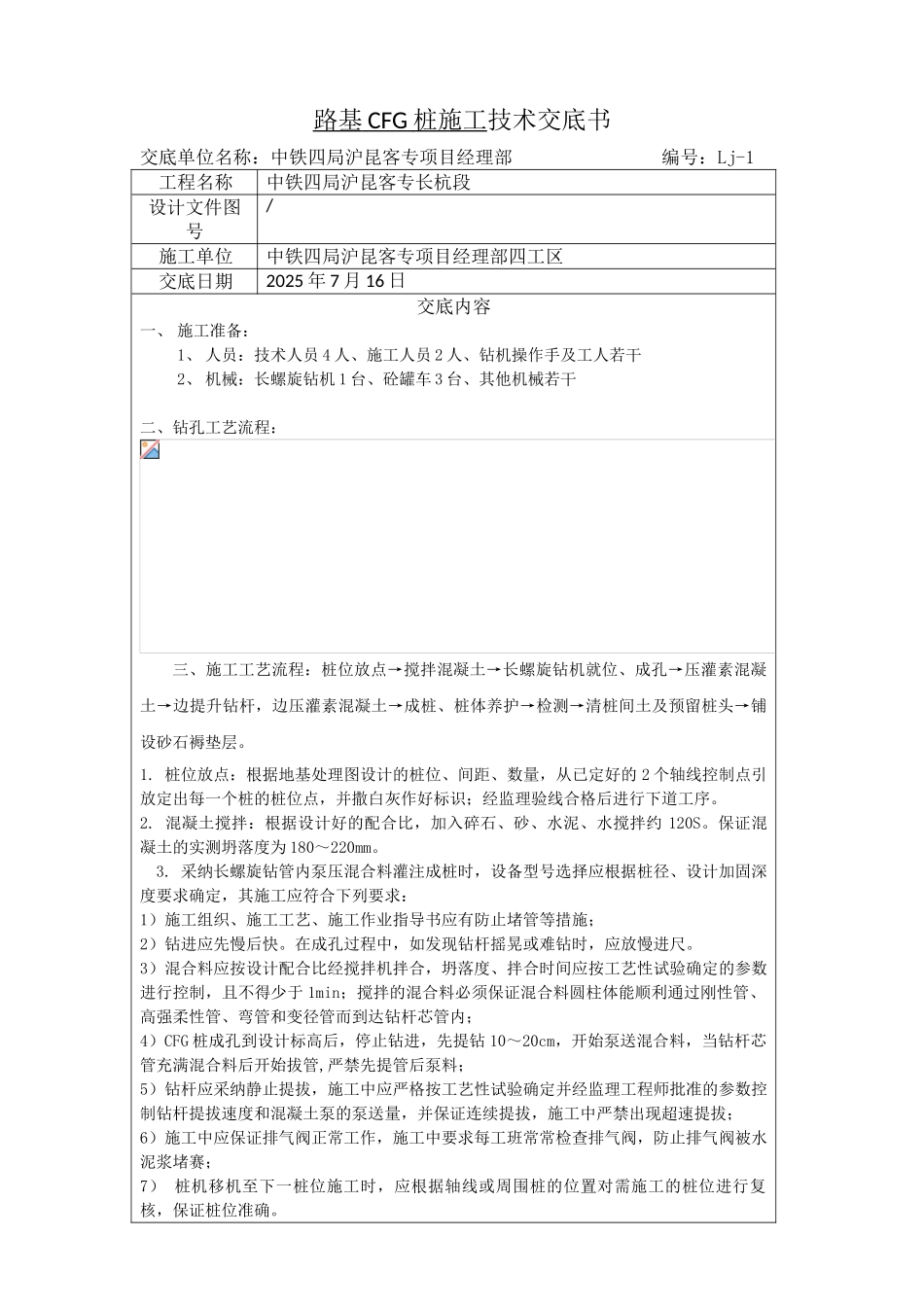

路基 CFG 桩施工 技术交底书交底单位名称：中铁四局沪昆客专项目经理部 编号：Lj-1工程名称中铁四局沪昆客专长杭段设计文件图号/施工单位中铁四局沪昆客专项目经理部四工区交底日期2025 年 7 月 16 日交底内容一、 施工准备：1、 人员：技术人员 4 人、施工人员 2 人、钻机操作手及工人若干2、 机械：长螺旋钻机 1 台、砼罐车 3 台、其他机械若干 二、钻孔工艺流程：三、施工工艺流程：桩位放点→搅拌混凝土→长螺旋钻机就位、成孔→压灌素混凝土→边提升钻杆，边压灌素混凝土→成桩、桩体养护→检测→清桩间土及预留桩头→铺设砂石褥垫层。1. 桩位放点：根据地基处理图设计的桩位、间距、数量，从已定好的 2 个轴线控制点引放定出每一个桩的桩位点，并撒白灰作好标识；经监理验线合格后进行下道工序。2. 混凝土搅拌：根据设计好的配合比，加入碎石、砂、水泥、水搅拌约 120S。保证混凝土的实测坍落度为 180～220mm。 3. 采纳长螺旋钻管内泵压混合料灌注成桩时，设备型号选择应根据桩径、设计加固深度要求确定，其施工应符合下列要求：1）施工组织、施工工艺、施工作业指导书应有防止堵管等措施；2）钻进应先慢后快。在成孔过程中，如发现钻杆摇晃或难钻时，应放慢进尺。3）混合料应按设计配合比经搅拌机拌合，坍落度、拌合时间应按工艺性试验确定的参数进行控制，且不得少于 1min；搅拌的混合料必须保证混合料圆柱体能顺利通过刚性管、高强柔性管、弯管和变径管而到达钻杆芯管内；4）CFG 桩成孔到设计标高后，停止钻进，先提钻 10～20cm，开始泵送混合料，当钻杆芯管充满混合料后开始拔管,严禁先提管后泵料；5）钻杆应采纳静止提拔，施工中应严格按工艺性试验确定并经监理工程师批准的参数控制钻杆提拔速度和混凝土泵的泵送量，并保证连续提拔，施工中严禁出现超速提拔；6）施工中应保证排气阀正常工作，施工中要求每工班常常检查排气阀，防止排气阀被水泥浆堵赛；7） 桩机移机至下一桩位施工时，应根据轴线或周围桩的位置对需施工的桩位进行复核，保证桩位准确。4. 施工控制1） CFG 桩的数量、布置形式及间距符合设计要求。2） 桩长、桩顶标高及直径应符合设计要求。3） 褥垫层厚度和密实度应符合设计要求。4） CFG 桩施工中，每台班均须制作检查试件，进行 28d 强度检验。5. 钻机就位及成孔：将长螺旋钻就位，调整钻机水平并固定，专人检查将钻头锥尖对准桩位中心点；螺旋钻机就位后，司钻人员根据...
