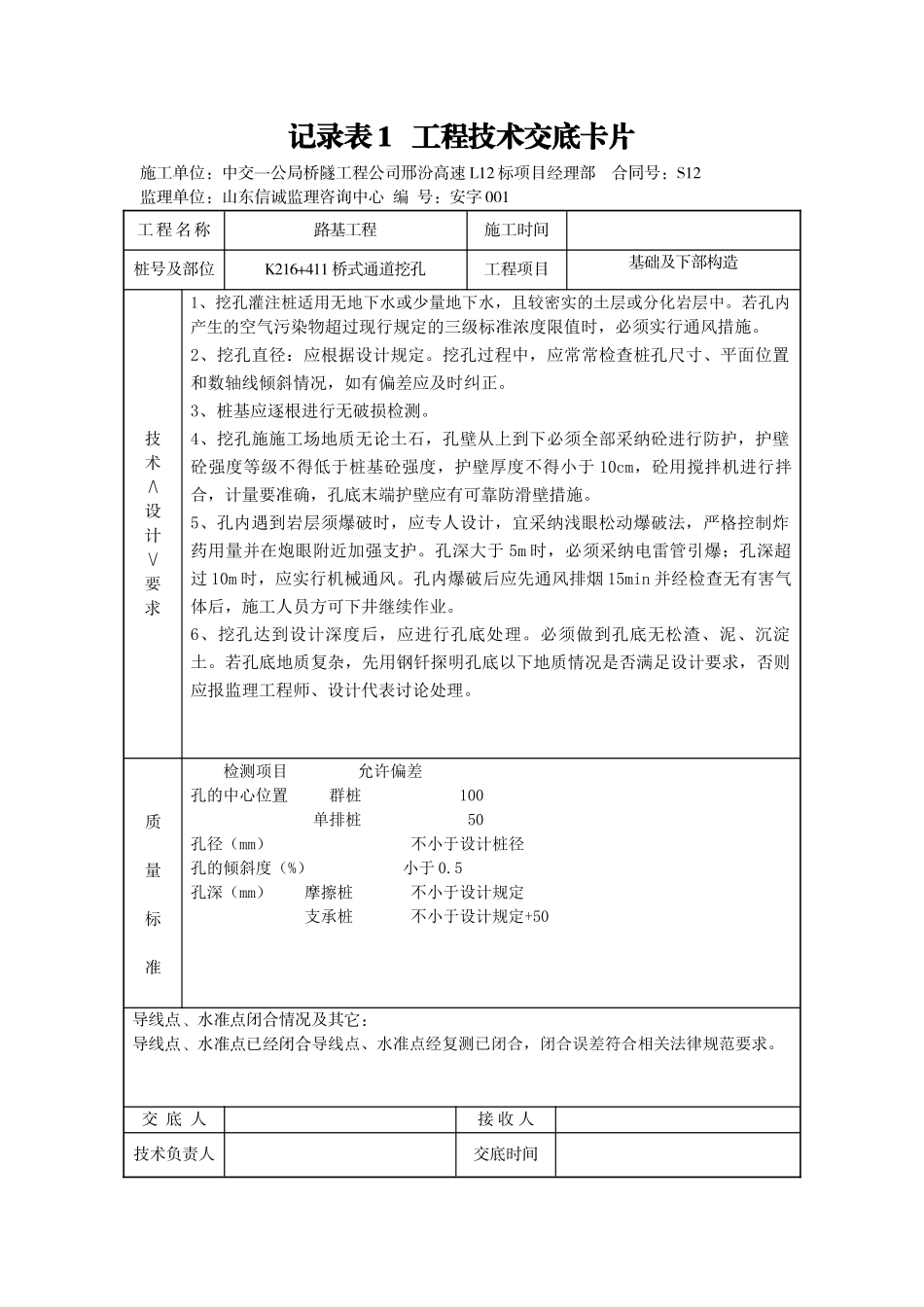

记录表 1 工程技术交底卡片施工单位：中交一公局桥隧工程公司邢汾高速 L12 标项目经理部 合同号：S12监理单位：山东信诚监理咨询中心 编 号：安字 001工 程 名 称路基工程施工时间桩号及部位K216+411 桥式通道挖孔工程项目基础及下部构造技术∧设计∨要求1、挖孔灌注桩适用无地下水或少量地下水，且较密实的土层或分化岩层中。若孔内产生的空气污染物超过现行规定的三级标准浓度限值时，必须实行通风措施。2、挖孔直径：应根据设计规定。挖孔过程中，应常常检查桩孔尺寸、平面位置和数轴线倾斜情况，如有偏差应及时纠正。3、桩基应逐根进行无破损检测。4、挖孔施施工场地质无论土石，孔壁从上到下必须全部采纳砼进行防护，护壁砼强度等级不得低于桩基砼强度，护壁厚度不得小于 10cm，砼用搅拌机进行拌合，计量要准确，孔底末端护壁应有可靠防滑壁措施。5、孔内遇到岩层须爆破时，应专人设计，宜采纳浅眼松动爆破法，严格控制炸药用量并在炮眼附近加强支护。孔深大于 5m 时，必须采纳电雷管引爆；孔深超过 10m 时，应实行机械通风。孔内爆破后应先通风排烟 15min 并经检查无有害气体后，施工人员方可下井继续作业。6、挖孔达到设计深度后，应进行孔底处理。必须做到孔底无松渣、泥、沉淀土。若孔底地质复杂，先用钢钎探明孔底以下地质情况是否满足设计要求，否则应报监理工程师、设计代表讨论处理。质量标准检测项目 允许偏差孔的中心位置 群桩 100 单排桩 50孔径（mm） 不小于设计桩径孔的倾斜度（%） 小于 0.5孔深（mm） 摩擦桩 不小于设计规定 支承桩 不小于设计规定+50导线点、水准点闭合情况及其它：导线点、水准点已经闭合导线点、水准点经复测已闭合，闭合误差符合相关法律规范要求。交 底 人接 收 人技术负责人交底时间记录表 1 工程技术交底卡片施工单位： 合同号：S13监理单位： 编 号：工 程 名 称路基工程施工时间桩号及部位K216+411 桥式通道挖孔灌注桩工程项目基础及下部构造技术∧设计∨要求1、成孔、钢筋笼骨架安放检查值得到监理工程师认可后，应立即开始灌注 C25混凝土，并应连续进行，不得中断。当气温低于 0℃时，灌注混凝土应实行保温措施。强度未达到设计等级 50%的桩顶混凝土不得受冻。2、混凝土采纳钢导管灌注。导管管径视桩径大小而定，由内径 200～350㎜的管子组成，用装用垫圈的法兰盘连接管节。导管应进行水密、承压和接头抗拉试验。在灌注混凝土开始时，导管底部至孔...
