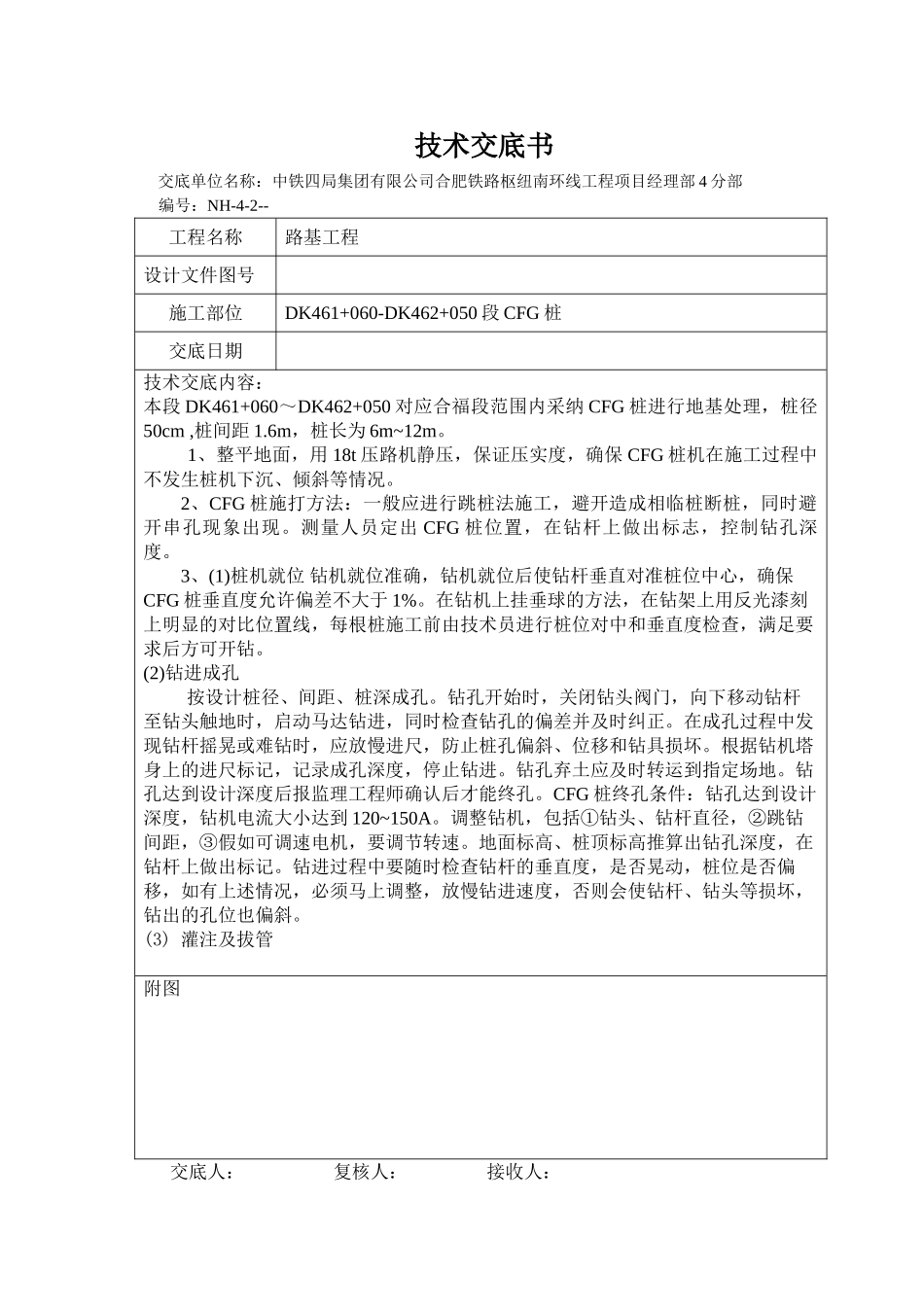

技术交底书 交底单位名称：中铁四局集团有限公司合肥铁路枢纽南环线工程项目经理部 4 分部 编号：NH-4-2-- 工程名称路基工程设计文件图号施工部位DK461+060-DK462+050 段 CFG 桩交底日期技术交底内容：本段 DK461+060～DK462+050 对应合福段范围内采纳 CFG 桩进行地基处理，桩径50cm ,桩间距 1.6m，桩长为 6m~12m。 1、整平地面，用 18t 压路机静压，保证压实度，确保 CFG 桩机在施工过程中不发生桩机下沉、倾斜等情况。2、CFG 桩施打方法：一般应进行跳桩法施工，避开造成相临桩断桩，同时避开串孔现象出现。测量人员定出 CFG 桩位置，在钻杆上做出标志，控制钻孔深度。3、(1)桩机就位 钻机就位准确，钻机就位后使钻杆垂直对准桩位中心，确保CFG 桩垂直度允许偏差不大于 1%。在钻机上挂垂球的方法，在钻架上用反光漆刻上明显的对比位置线，每根桩施工前由技术员进行桩位对中和垂直度检查，满足要求后方可开钻。(2)钻进成孔按设计桩径、间距、桩深成孔。钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触地时，启动马达钻进，同时检查钻孔的偏差并及时纠正。在成孔过程中发现钻杆摇晃或难钻时，应放慢进尺，防止桩孔偏斜、位移和钻具损坏。根据钻机塔身上的进尺标记，记录成孔深度，停止钻进。钻孔弃土应及时转运到指定场地。钻孔达到设计深度后报监理工程师确认后才能终孔。CFG 桩终孔条件：钻孔达到设计深度，钻机电流大小达到 120~150A。调整钻机，包括①钻头、钻杆直径，②跳钻间距，③假如可调速电机，要调节转速。地面标高、桩顶标高推算出钻孔深度，在钻杆上做出标记。钻进过程中要随时检查钻杆的垂直度，是否晃动，桩位是否偏移，如有上述情况，必须马上调整，放慢钻进速度，否则会使钻杆、钻头等损坏，钻出的孔位也偏斜。(3) 灌注及拔管附图交底人： 复核人： 接收人：技术交底书 交底单位名称：中铁四局集团有限公司合肥铁路枢纽南环线工程项目经理部 4 分部 编号：NH-4-2-- 工程名称路基工程设计文件图号施工部位DK461+060-DK462+050 段 CFG 桩交底日期技术交底内容： 成孔达到设计桩底，停止钻进，检查混凝土坍落度并泵送混合料。首次泵压混凝土施工前，先从搅拌站拉水过来清洗输送管道，后用约 1 方砂浆泵送，检查管道状况，直到砂浆从钻头排出，然后拌合站根据施工配合比进行拌制并拉运道现场，混凝土坍落度控制在 160～200mm。当钻杆芯充满混合料后开始拔管，不可先拔管后泵料，也不能提...
