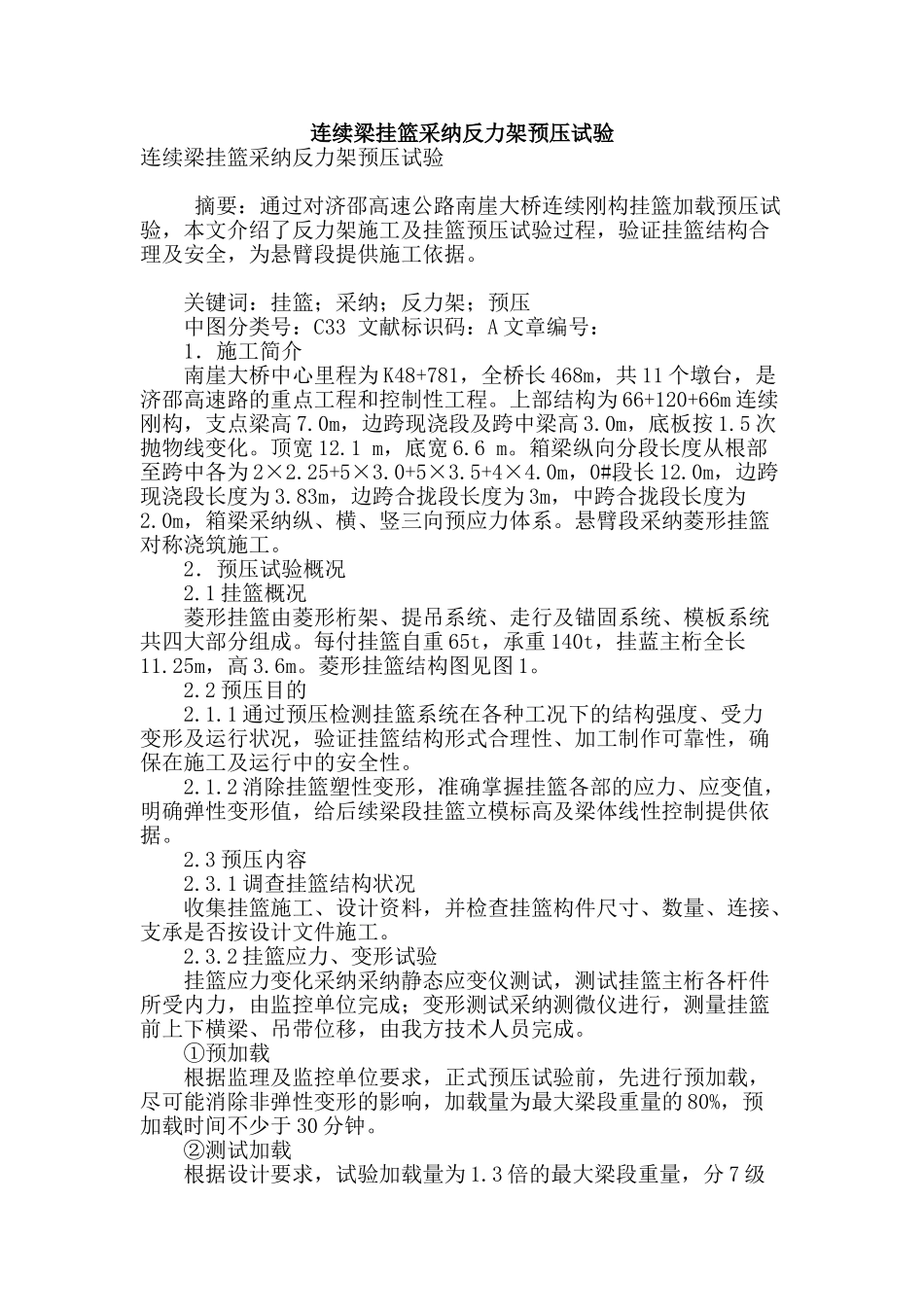

连续梁挂篮采用反力架预压试验

连续梁挂篮采纳反力架预压试验连续梁挂篮采纳反力架预压试验 摘要：通过对济邵高速公路南崖大桥连续刚构挂篮加载预压试验，本文介绍了反力架施工及挂篮预压试验过程，验证挂篮结构合理及安全，为悬臂段提供施工依据。 关键词：挂篮；采纳；反力架；预压 中图分类号：C33 文献标识码：A 文章编号： 1．施工简介 南崖大桥中心里程为 K48+781，全桥长 468m，共 11 个墩台，是济邵高速路的重点工程和控制性工程。上部结构为 66+120+66m 连续刚构，支点梁高 7.0m，边跨现浇段及跨中梁高 3.0m，底板按 1.5 次抛物线变化。顶宽 12.1 m，底宽 6.6 m。箱梁纵向分段长度从根部至跨中各为 2×2.25+5×3.0+5×3.5+4×4.0m，0#段长 12.0m，边跨现浇段长度为 3.83m，边跨合拢段长度为 3m，中跨合拢段长度为2.0m，箱梁采纳纵、横、竖三向预应力体系。悬臂段采纳菱形挂篮对称浇筑施工。 2．预压试验概况 2.1 挂篮概况 菱形挂篮由菱形桁架、提吊系统、走行及锚固系统、模板系统共四大部分组成。每付挂篮自重 65t，承重 140t，挂蓝主桁全长11.25m，高 3.6m。菱形挂篮结构图见图 1。 2.2 预压目的 2.1.1 通过预压检测挂篮系统在各种工况下的结构强度、受力变形及运行状况，验证挂篮结构形式合理性、加工制作可靠性，确保在施工及运行中的安全性。 2.1.2 消除挂篮塑性变形，准确掌握挂篮各部的应力、应变值，明确弹性变形值，给后续梁段挂篮立模标高及梁体线性控制提供依据。 2.3 预压内容 2.3.1 调查挂篮结构状况 收集挂篮施工、设计资料，并检查挂篮构件尺寸、数量、连接、支承是否按设计文件施工。 2.3.2 挂篮应力、变形试验 挂篮应力变化采纳采纳静态应变仪测试，测试挂篮主桁各杆件所受内力，由监控单位完成；变形测试采纳测微仪进行，测量挂篮前上下横梁、吊带位移，由我方技术人员完成。 ①预加载 根据监理及监控单位要求，正式预压试验前，先进行预加载，尽可能消除非弹性变形的影响，加载量为最大梁段重量的 80%，预加载时间不少于 30 分钟。 ②测试加载 根据设计要求，试验加载量为 1.3 倍的最大梁段重量，分 7 级加载，每级均进行数据读取，检测挂篮系统弹性变形及最不利荷载下的最大变形量。试验时间不少于 2 小时。 3．预压准备工作 3.1 挂篮组装 在墩顶 0#段现浇段施工完成后，用塔吊进行挂篮吊装工作。先将主桁各杆件在地面组装骨架片，各节点均采纳高强螺拴连接，0#段张拉压浆后再将...
