通信电路课程设计样本

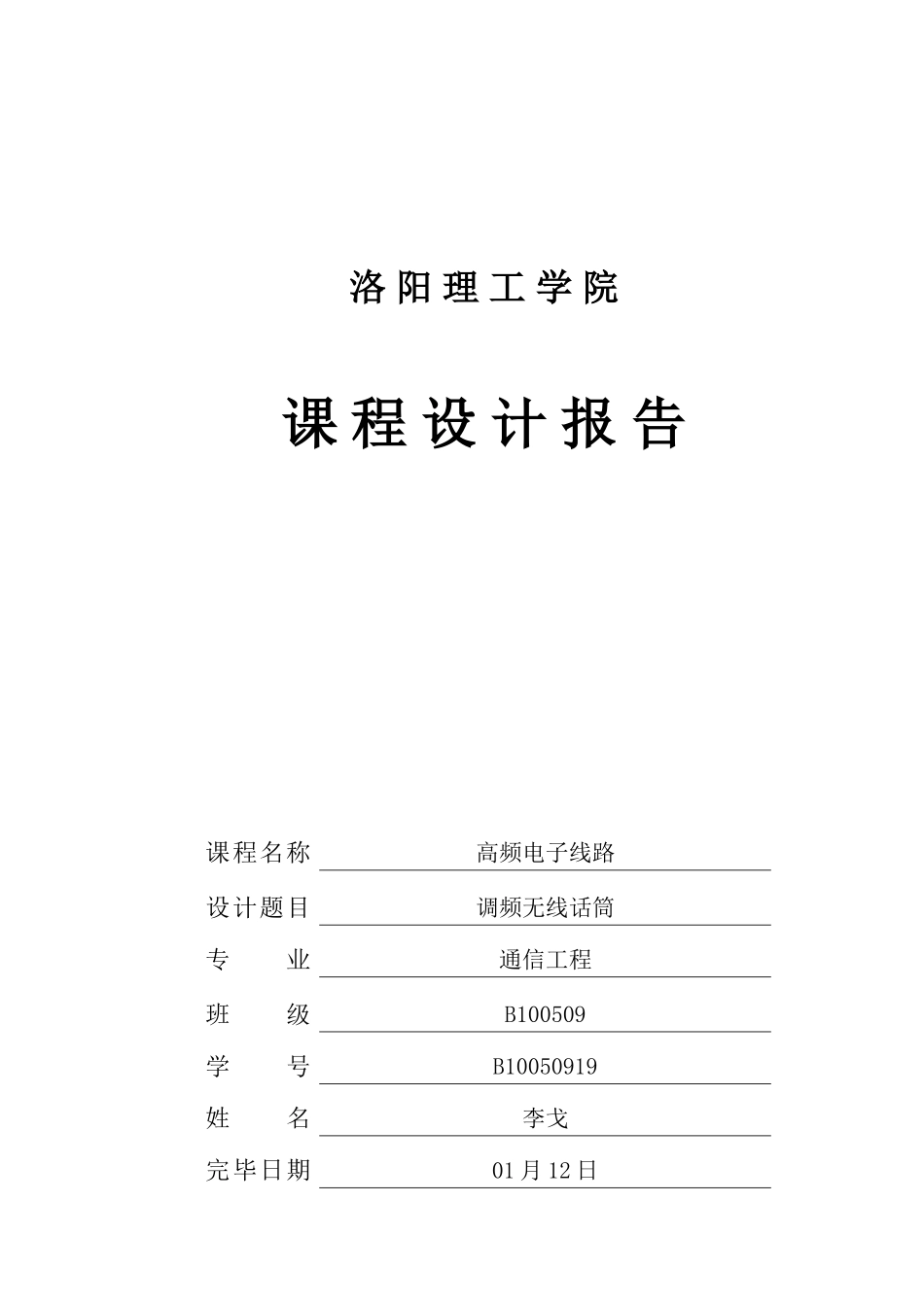

洛 阳 理 工 学 院课 程 设 计 报 告课程名称高频电子线路设计题目调频无线话筒专业通信工程班级B100509学号B10050919姓名李戈完毕日期01 月 12 日课 程 设 计 任 务 书设计题目： 基于集电极调频无线话筒 设计内容与规定：一、 设计内容（1）使用万用板设计并且需精确无误独立焊接电路。规定确无误焊接电路，并且各个元器件接触良好。（2）在焊接结束后，调试电路使发射频率在 88MHz-108MHz 之间。（3）送给话筒 MIC 一种音频信号，通过收音机调频，可以接受到相应音频信号同步尽量使接受到音频信号清楚，干扰小。二、 设计规定（1）理解无线调频话筒构成，并设计一小功率调频无线话筒。（2）可以独立搭接电路、掌握调试技术。（3）理解和掌握无线调频话筒重要技术指标和测试办法。（5）增强对课本理论知识理解，并提高到实践制作当中，做到学以致用。指引老师：王帆 12 月 20 日课 程 设 计 评 语成绩： 指引老师：_______________年 月 日调频无线话筒摘 要调频无线话筒原理是将声波信号通过麦克风转化为音频电信号，通过变化结电容来变化高频振荡器输出频率，产生调频波，通过高频放大与选频，最后由天线发射。由 C1 耦合到三极管 9018 放大电路放大并使 c－b 结电容变化，振荡频率变化，从而实现频率调制。调制后由 L1 线圈与电容构成选频回路并通过天线向外发射，改动 L1 线圈就可实现变频。使用普通调频收音机在 80-108M 频率之间，话筒中心 2 米范畴内能正常接受。该设计具备电压低，受话敏捷，制作简易等特点。核心词：调频，选频回路，发射，结电容，变频FM wireless microphoneABSTRACTFM wireless microphone is the principle of the acoustic signal through the microphone into electrical audio signal ， by changing the capacitance to change the frequency and the output frequency of the oscillator，produces FM wave，through the high frequency amplification and frequency ， and ultimately by the transmitting antenna. By C1 coupled to the transistor 9018 amplifying circuit and the C B junction capacitance change ， oscillation frequency change ， thereby realizing frequency modulation. Modulation by L1 coil and capacitor frequency selective ...
