通信电路课程设计

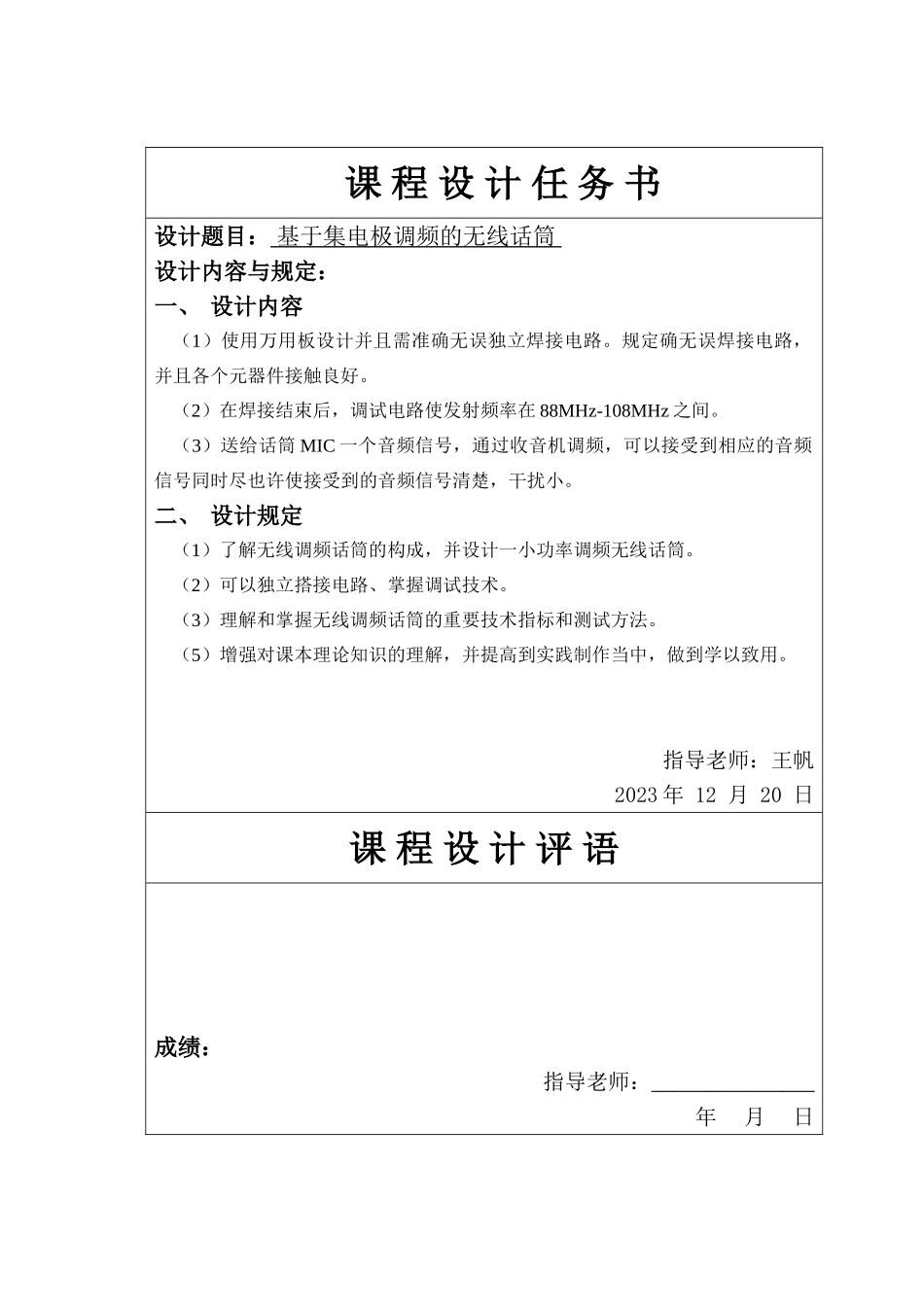

洛 阳 理 工 学 院课 程 设 计 报 告课程名称高频电子线路设计题目调频无线话筒专业通信工程班级B100509学号B10050919姓名李戈完毕日期2025 年 01 月 12 日课 程 设 计 任 务 书设计题目： 基于集电极调频的无线话筒 设计内容与规定：一、 设计内容（1）使用万用板设计并且需准确无误独立焊接电路。规定确无误焊接电路，并且各个元器件接触良好。（2）在焊接结束后，调试电路使发射频率在 88MHz-108MHz 之间。（3）送给话筒 MIC 一个音频信号，通过收音机调频，可以接受到相应的音频信号同时尽也许使接受到的音频信号清楚，干扰小。二、 设计规定（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。（2）可以独立搭接电路、掌握调试技术。（3）理解和掌握无线调频话筒的重要技术指标和测试方法。（5）增强对课本理论知识的理解，并提高到实践制作当中，做到学以致用。指导老师：王帆 2023 年 12 月 20 日课 程 设 计 评 语成绩： 指导老师：_______________年 月 日调频无线话筒摘 要调频无线话筒的原理是将声波信号通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线发射。由 C1 耦合到三极管 9018 的放大电路放大并使 c－b 结电容变化，振荡频率变化，从而实现频率调制。调制后由 L1 线圈与电容组成的选频回路并通过天线向外发射，改动 L1 线圈就可实现变频。使用普通调频收音机在 80-108M频率之间，话筒中心 2 米范围内能正常接受。该设计具有电压低，受话灵敏，制作简易等特点。关键词: 调频，选频回路，发射，结电容，变频FM wireless microphoneABSTRACTFM wireless microphone is the principle of the acoustic signal through the microphone into electrical audio signal, by changing the capacitance to change the frequency and the output frequency of the oscillator, produces FM wave, through the high frequency amplification and frequency, and ultimately by the transmitting antenna. By C1 coupled to the transistor 9018 amplifying circuit and the C B junction capacitance change, oscillation frequency change, thereby realizing frequency modulation. Modulation by L1 coil and ca...
