通信综合项目工程关键技术交底记录

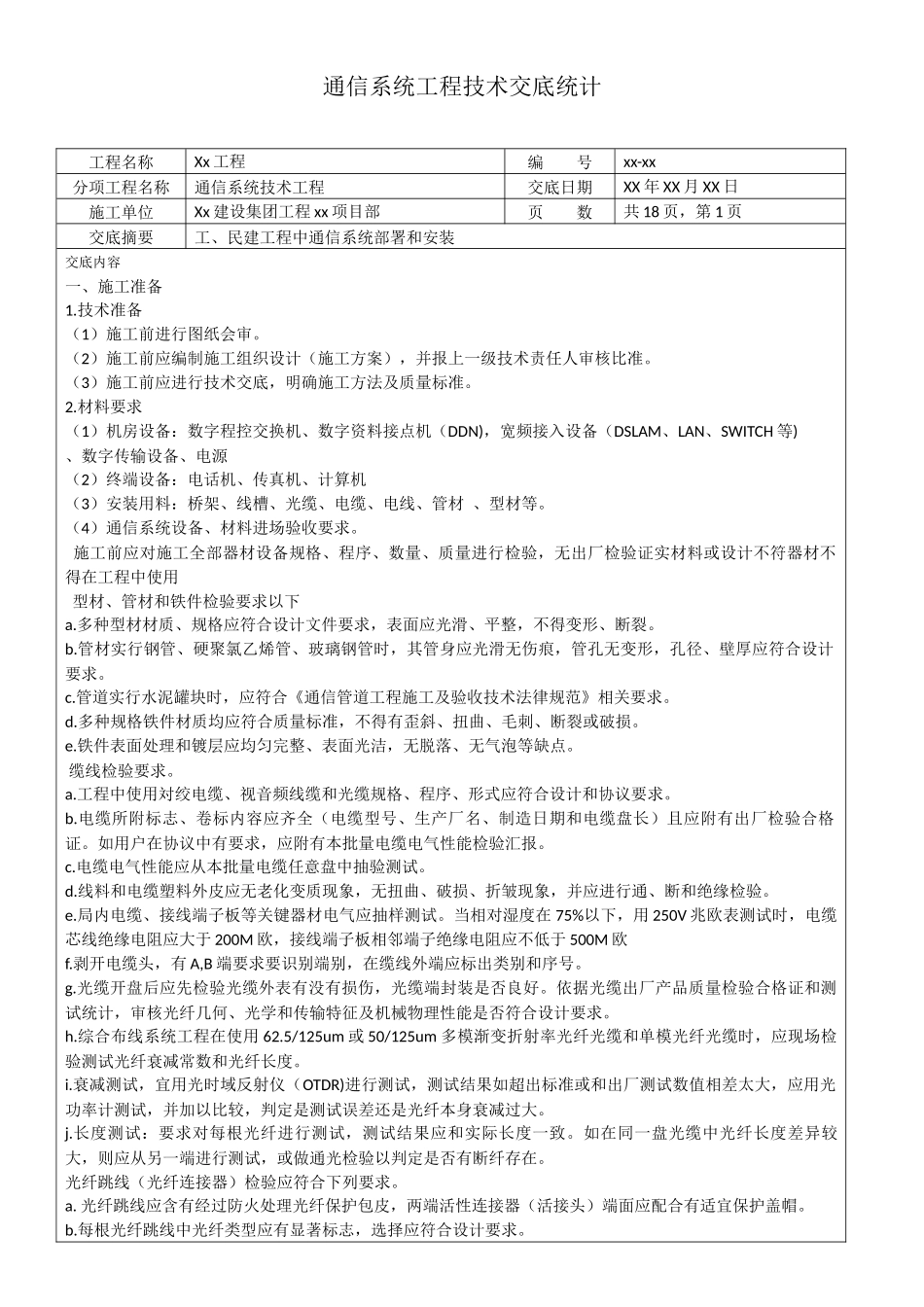

通信系统工程技术交底统计工程名称Xx 工程编 号xx-xx分项工程名称通信系统技术工程交底日期XX 年 XX 月 XX 日施工单位Xx 建设集团工程 xx 项目部页 数共 18 页，第 1 页交底摘要工、民建工程中通信系统部署和安装交底内容一、施工准备1.技术准备（1）施工前进行图纸会审。（2）施工前应编制施工组织设计（施工方案），并报上一级技术责任人审核比准。（3）施工前应进行技术交底，明确施工方法及质量标准。2.材料要求（1）机房设备：数字程控交换机、数字资料接点机（DDN)，宽频接入设备（DSLAM、LAN、SWITCH 等)、数字传输设备、电源（2）终端设备：电话机、传真机、计算机（3）安装用料：桥架、线槽、光缆、电缆、电线、管材 、型材等。（4）通信系统设备、材料进场验收要求。 施工前应对施工全部器材设备规格、程序、数量、质量进行检验，无出厂检验证实材料或设计不符器材不得在工程中使用 型材、管材和铁件检验要求以下a.多种型材材质、规格应符合设计文件要求，表面应光滑、平整，不得变形、断裂。b.管材实行钢管、硬聚氯乙烯管、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。c.管道实行水泥罐块时，应符合《通信管道工程施工及验收技术法律规范》相关要求。d.多种规格铁件材质均应符合质量标准，不得有歪斜、扭曲、毛刺、断裂或破损。e.铁件表面处理和镀层应均匀完整、表面光洁，无脱落、无气泡等缺点。 缆线检验要求。a.工程中使用対绞电缆、视音频线缆和光缆规格、程序、形式应符合设计和协议要求。b.电缆所附标志、卷标内容应齐全（电缆型号、生产厂名、制造日期和电缆盘长）且应附有出厂检验合格证。如用户在协议中有要求，应附有本批量电缆电气性能检验汇报。c.电缆电气性能应从本批量电缆任意盘中抽验测试。d.线料和电缆塑料外皮应无老化变质现象，无扭曲、破损、折皱现象，并应进行通、断和绝缘检验。e.局内电缆、接线端子板等关键器材电气应抽样测试。当相对湿度在 75%以下，用 250V 兆欧表测试时，电缆芯线绝缘电阻应大于 200M 欧，接线端子板相邻端子绝缘电阻应不低于 500M 欧f.剥开电缆头，有 A,B 端要求要识别端别，在缆线外端应标出类别和序号。g.光缆开盘后应先检验光缆外表有没有损伤，光缆端封装是否良好。依据光缆出厂产品质量检验合格证和测试统计，审核光纤几何、光学和传输特征及机械物理性能是否符合设计要求。h.综合布线系统工程在使用 62.5/125um 或 50/...
